Динамик В Заднем Отделении Для Мелких Вещей (Для Моделей С Кузовом Типа Седан) Установка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Аудиовизуальная Система. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ

  2. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ

  3. УСТАНОВИТЕ ЗАГЛУШКУ ОТВЕРСТИЯ РЕМНЯ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ

  4. УСТАНОВИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ

  5. УСТАНОВИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ОБЛИЦОВКИ КРЫШИ

  6. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ

  7. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ПРОЕМА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ

  8. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

  9. УСТАНОВИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ

  10. УСТАНОВИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ОБЛИЦОВКИ КРЫШИ

  11. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ

  12. УСТАНОВИТЕ УПЛОТНЕНИЕ ПРОЕМА ЗАДНЕЙ ПРАВОЙ ДВЕРИ

  13. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ

  14. УСТАНОВИТЕ БОКОВУЮ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  15. УСТАНОВИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  16. УСТАНОВИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

Динамик В Заднем Отделении Для Мелких Вещей (Для Моделей С Кузовом Типа "Седан") -- Установка



1. УСТАНОВИТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

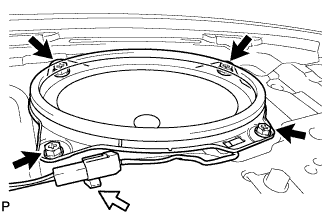

  1. Закрепите задний динамик 4 болтами.

  1. Подсоедините разъем.



2. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Аудиовизуальная Система.Аудио И Визуальная Система.Динамик В Заднем Отделении Для Мелких Вещей (Для Моделей С Кузовом Типа Седан) Установка

  1. Пропустите 3 ремня через прорези.

  1. Установите панель облицовки отделения для мелких вещей в сборе и закрепите ее 3 фиксаторами и 5 захватами.

  1. Подсоедините разъем.



3. УСТАНОВИТЕ ЗАГЛУШКУ ОТВЕРСТИЯ РЕМНЯ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите заглушку отверстия ремня облицовки отделения для мелких вещей и закрепите ее 4 захватами.



4. УСТАНОВИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Аудиовизуальная Система.Аудио И Визуальная Система.Динамик В Заднем Отделении Для Мелких Вещей (Для Моделей С Кузовом Типа Седан) Установка

  1. Установите внутреннюю левую боковую облицовку крыши и закрепите ее 4 фиксаторами и 2 направляющими.



5. УСТАНОВИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ОБЛИЦОВКИ КРЫШИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Аудиовизуальная Система.Аудио И Визуальная Система.Динамик В Заднем Отделении Для Мелких Вещей (Для Моделей С Кузовом Типа Седан) Установка

  1. Установите внутреннюю левую боковую панель облицовки крыши, как показано на рисунке, и закрепите ее захватом и 2 направляющими.



6. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите левую боковую накладку заднего сиденья и закрепите ее 2 захватами и 2 фиксаторами.



7. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ПРОЕМА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Аудиовизуальная Система.Аудио И Визуальная Система.Динамик В Заднем Отделении Для Мелких Вещей (Для Моделей С Кузовом Типа Седан) Установка

  1. Совместите сборочную метку (желтую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема левой задней двери.

    ПРИМЕЧАНИЕ:
    После установки убедитесь, что углы совмещены правильно.


8. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите опорную накладку левой задней двери и закрепите ее 10 фиксаторами.



9. УСТАНОВИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков.


10. УСТАНОВИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ОБЛИЦОВКИ КРЫШИ
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков.


11. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков.


12. УСТАНОВИТЕ УПЛОТНЕНИЕ ПРОЕМА ЗАДНЕЙ ПРАВОЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Аудиовизуальная Система.Аудио И Визуальная Система.Динамик В Заднем Отделении Для Мелких Вещей (Для Моделей С Кузовом Типа Седан) Установка

  1. Совместите сборочную метку (белую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема правой задней двери.

    ПРИМЕЧАНИЕ:
    После установки убедитесь, что углы совмещены правильно.


13. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков.


14. УСТАНОВИТЕ БОКОВУЮ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Аудиовизуальная Система.Аудио И Визуальная Система.Динамик В Заднем Отделении Для Мелких Вещей (Для Моделей С Кузовом Типа Седан) Установка

  1. Введите в зацепление направляющую.

  1. Установите боковую спинку левого заднего сиденья в сборе и закрепите ее болтом.

    Момент затяжки:
    7,8 Н*м{80 кгс*см, 69 фунт-сила-дюймов}


15. УСТАНОВИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Аудиовизуальная Система.Аудио И Визуальная Система.Динамик В Заднем Отделении Для Мелких Вещей (Для Моделей С Кузовом Типа Седан) Установка

  1. Введите в зацепление направляющую.

  1. Установите боковую спинку правого заднего сиденья в сборе и закрепите ее болтом.

    Момент затяжки:
    7,8 Н*м{80 кгс*см, 69 фунт-сила-дюймов}


16. УСТАНОВИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Аудиовизуальная Система.Аудио И Визуальная Система.Динамик В Заднем Отделении Для Мелких Вещей (Для Моделей С Кузовом Типа Седан) Установка

  1. Установите 2 задних крепления подушки сиденья на спинку сиденья.

  1. Закрепите 2 передних крепления подушки сиденья на кузове автомобиля.

  1. Убедитесь, что подушка сиденья установлена надежно.

    ПРИМЕЧАНИЕ:
    При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.
