Радиоприемник (Для Моделей С Кузовом Типа "Седан") -- Установка |
| 1. УСТАНОВИТЕ РАДИОПРИЕМНИК В СБОРЕ |

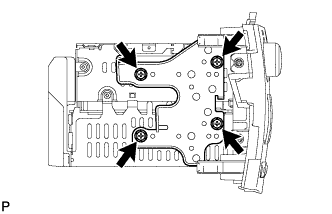

| 2. УСТАНОВИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 1 |
Закрепите кронштейн радиоприемника № 1 4 винтами.
 |

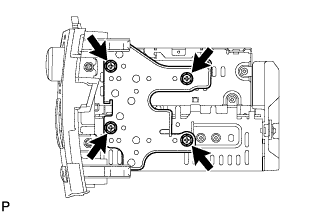

| 3. УСТАНОВИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 2 |
Закрепите кронштейн радиоприемника № 2 4 винтами.
 |
| 4. УСТАНОВИТЕ РАДИОПРИЕМНИК С КРОНШТЕЙНОМ |
Подсоедините все разъемы.
Введите в зацепление 4 фиксатора.
 |
Установите радиоприемник с кронштейном, зафиксировав его 4 болтами.
 |
| 5. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ ВОЗДУХОВОД С ДЕФЛЕКТОРОМ ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
Подсоедините разъем.
 |
Введите в зацепление 2 направляющие, 2 захвата и 4 фиксатора и установите центральный регулятор температуры воздуха в салоне на панели приборов в сборе.
| 6. УСТАНОВИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Введите в зацепление 2 захвата и 2 фиксатора и установите левую отделочную накладку панели приборов.
 |
| 7. УСТАНОВИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Введите в зацепление 2 захвата и 2 фиксатора и установите правую отделочную накладку панели приборов.
 |
| 8. УСТАНОВИТЕ ЛЕВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Введите в зацепление 3 захвата и фиксатор и установите левую нижнюю отделочную накладку панели приборов.
 |
| 9. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Введите в зацепление 3 захвата и фиксатор и установите правую нижнюю отделочную накладку панели приборов
 |
