DTC U0129 Обрыв связи с ЭБУ системы противоскольжения


ОПИСАНИЕ

ECM и ЭБУ трансмиссии обмениваются друг с другом данными посредством линии передачи данных CAN. ЭБУ трансмиссии обменивается данными с другими блоками управления через ECM. При обнаружении сбоя обмена данными ECM регистрирует DTC.

№ DTC
Условие обнаружения DTC
Неисправный участок
U0129
Все следующие условия выполняются в течение 0,7 с или более. (логика диагностирования за 1 поездки)
  1. Зажигание включено
  2. Напряжение на контакте +B составляет не менее 8 В
  3. Прекращение обмена данными между ЕСМ и ЭБУ системы противоскольжения
(при обнаружении неисправности мгновенно регистрируется код и включается контрольная лампа MIL)
  1. Жгут проводов (цепи CANL и CANH)
  2. ECM
  3. ЭБУ системы противоскольжения
УКАЗАНИЕ:
Данные DTC обнаруживаются, когда зажигание включено.

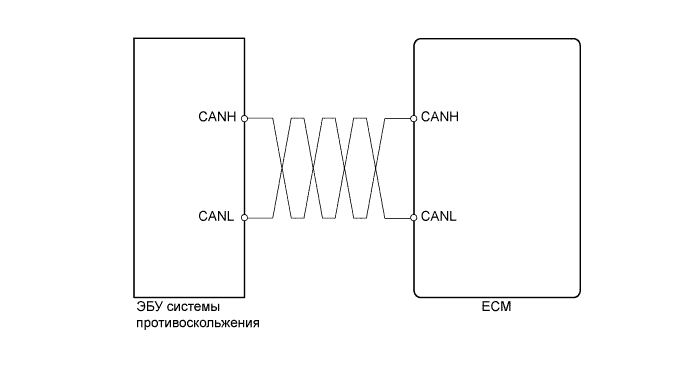

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi. Dtc U0129 Обрыв Связи С Эбу Системы Противоскольжения


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Для выполнения диагностики перейдите к разделу по системе передачи данных CAN (Нажмите здесь).
УКАЗАНИЕ:
  1. Если выводятся коды DTC, обозначающие неисправность системы передачи данных CAN, перед устранением неисправностей каждого соответствующего датчика устраните неисправности системы передачи данных CAN.
  2. С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения в виде данных фиксированного набора параметров. При поиске неисправностей данные фиксированного набора параметров позволяют определить, двигался автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
  3. Если неисправна система передачи данных CAN, блок ECM не осуществляет вывод данных. В данном случае некоторые фиксированные параметры не будут верными и идентичными данным блока ECM, тогда как данные ECM будут верными.
