Головка Блока Цилиндров Разборка. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Механическая Часть Двигателя 1Zr-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ КОЛПАК ШТОКА КЛАПАНА

  2. СНИМИТЕ ВПУСКНОЙ КЛАПАН

  3. СНИМИТЕ ВЫПУСКНОЙ КЛАПАН

  4. СНИМИТЕ САЛЬНИК ШТОКА КЛАПАНА

  5. СНИМИТЕ ЧАШКУ ПРУЖИНЫ КЛАПАНА

  6. СНИМИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 2

Головка Блока Цилиндров -- Разборка



1. СНИМИТЕ КОЛПАК ШТОКА КЛАПАНА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите чашки пружины клапана с головок блока цилиндров.

    УКАЗАНИЕ:
    Разложите снятые детали в надлежащем порядке.


2. СНИМИТЕ ВПУСКНОЙ КЛАПАН


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Часть Двигателя 1Zr-Fe.Двигатель.Головка Блока Цилиндров Разборка

  1. Используя SST и деревянные бруски, сожмите и извлеките замки тарелок клапанных пружин.

    SST
    09202-70020(09202-00010)
    УКАЗАНИЕ:
    Разложите снятые детали в надлежащем порядке.

  1. Снимите держатель (тарелку), клапанную пружину и клапан.

    УКАЗАНИЕ:
    Разложите снятые детали в надлежащем порядке.


3. СНИМИТЕ ВЫПУСКНОЙ КЛАПАН


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Часть Двигателя 1Zr-Fe.Двигатель.Головка Блока Цилиндров Разборка

  1. Используя SST и деревянные бруски, сожмите и извлеките замки тарелок клапанных пружин.

    SST
    09202-70020(09202-00010)
    УКАЗАНИЕ:
    Разложите снятые детали в надлежащем порядке.

  1. Снимите держатель (тарелку), клапанную пружину и клапан.

    УКАЗАНИЕ:
    Разложите снятые детали в надлежащем порядке.


4. СНИМИТЕ САЛЬНИК ШТОКА КЛАПАНА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

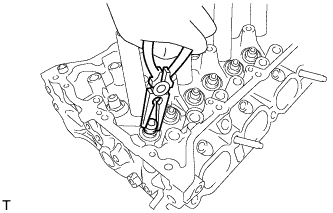

  1. С помощью круглогубцев снимите сальники.



5. СНИМИТЕ ЧАШКУ ПРУЖИНЫ КЛАПАНА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

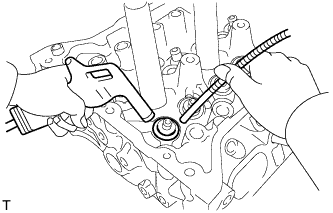

  1. С помощью магнитного стержня извлеките чашки пружины клапана, выдув их сжатым воздухом.



6. СНИМИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. С помощью прямого шестигранного ключа с головкой на 10 мм отверните 3 резьбовые заглушки и снимите 3 прокладки.

    ПРИМЕЧАНИЕ:
    Если наблюдаются утечки воды из-под резьбовых заглушек или заглушки покрыты ржавчиной, замените их.
