Блок Цилиндров Разборка. Corolla Auris

Выверните 6 болтов и отверните 2 гайки.

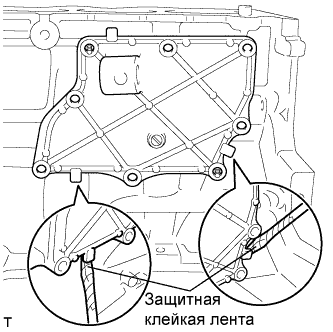

Снимите вентиляционный кожух № 1, вставив отвертку между вентиляционным кожухом и блоком цилиндров, как показано на рисунке.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить сопрягающиеся поверхности блока цилиндров и вентиляционного кожуха № 1.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

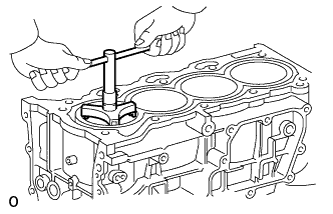

С помощью инструмента для снятия уступа полностью снимите нагар с верхней части цилиндра.

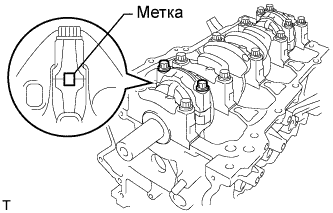

Убедитесь в том, что установочные метки шатуна и крышки совмещены. Это обеспечит правильность повторной сборки.

УКАЗАНИЕ:

Сборочные метки на шатунах и крышках предназначены для обеспечения правильности сборки.

С помощью SST равномерно ослабьте 2 болта.

SST

09205-16010

С помощью 2 снятых болтов крышки шатуна снимите крышку шатуна и нижний подшипник, покачивая крышку шатуна вправо и влево.

УКАЗАНИЕ:

Не извлекайте нижний подшипник из крышки шатуна.

Вставьте поршень, шатун в сборе и верхний подшипник в верхнюю часть блока цилиндров.

УКАЗАНИЕ:

1. Подшипник, шатун и крышку следует держать вместе.

2. Узлы поршня и шатуна следует устанавливать в правильном порядке.


Снимите подшипники шатунов.

УКАЗАНИЕ:

Разложите снятые детали в надлежащем порядке.

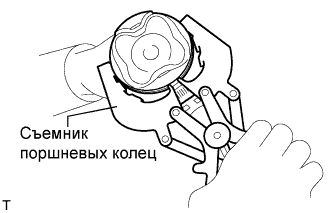

С помощью съемника поршневых колец снимите 2 компрессионных кольца.

Вручную снимите направляющую и расширитель маслосъемного кольца.

УКАЗАНИЕ:

Разложите снятые детали в надлежащем порядке.

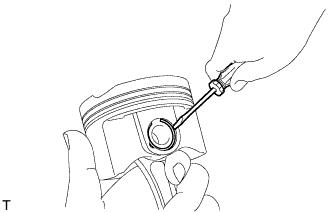

С помощью отвертки снимите 2 пружинных стопорных кольца.

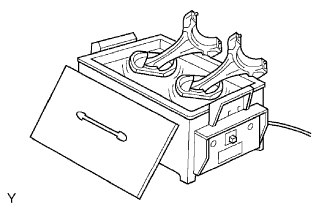

Постепенно нагрейте каждый поршень до температуры примерно 80-90°C (176-194°F).

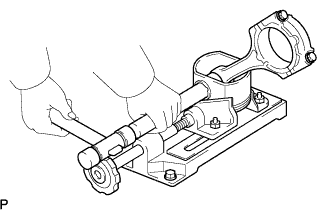

С помощью пластмассового молотка и латунного стержня осторожно выбейте поршневой палец и снимите шатун.

УКАЗАНИЕ:

1. Поршень и поршневой палец представляют собой подобранный комплект.

2. Раскладывайте поршни, пальцы поршней, кольца, шатуны и подшипники в надлежащем порядке.

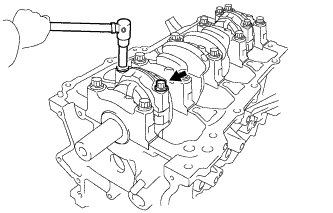

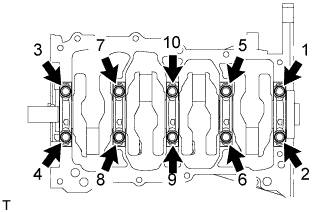

Равномерно ослабьте и выверните 10 болтов крышек коренных подшипников в последовательности, показанной на рисунке.

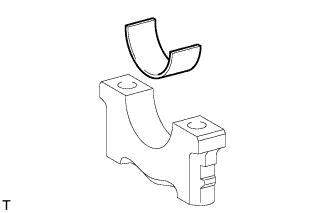

Используя 2 снятых болта крышек коренных подшипников, снимите 5 крышек коренных подшипников и 5 нижних подшипников.

ПРИМЕЧАНИЕ:

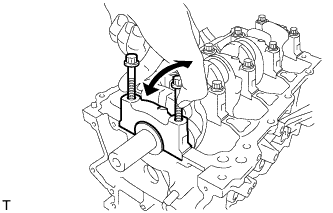

По очереди вставьте болты в крышки. Освободите крышку, осторожно подняв ее и приложив усилие спереди и сзади блока цилиндров, как показано на рисунке. Соблюдайте осторожность, чтобы не повредить контактные поверхности крышки и блока цилиндров.

УКАЗАНИЕ:

1. Не разъединяйте нижний подшипник и крышку коренного подшипника.

2. Разложите крышки коренных подшипников по порядку.


Поднимите коленчатый вал.

Снимите верхние упорные шайбы коленчатого вала с блока цилиндров.

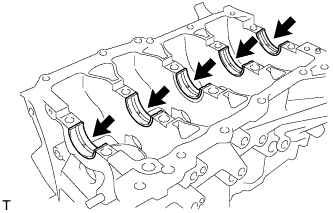

Снимите 5 верхних коренных подшипников с блока цилиндров.

УКАЗАНИЕ:

Разложите подшипники в надлежащем порядке.

Извлеките 5 нижних коренных подшипников из 5 крышек коренных подшипников.

УКАЗАНИЕ:

Разложите подшипники в надлежащем порядке.

С помощью торцевого шестигранного ключа на 5 мм выверните болты и снимите штуцер подачи масла.
