Обивка Крыши (Для Моделей С Кузовом Типа Седан) Установка. Corolla ZZE150

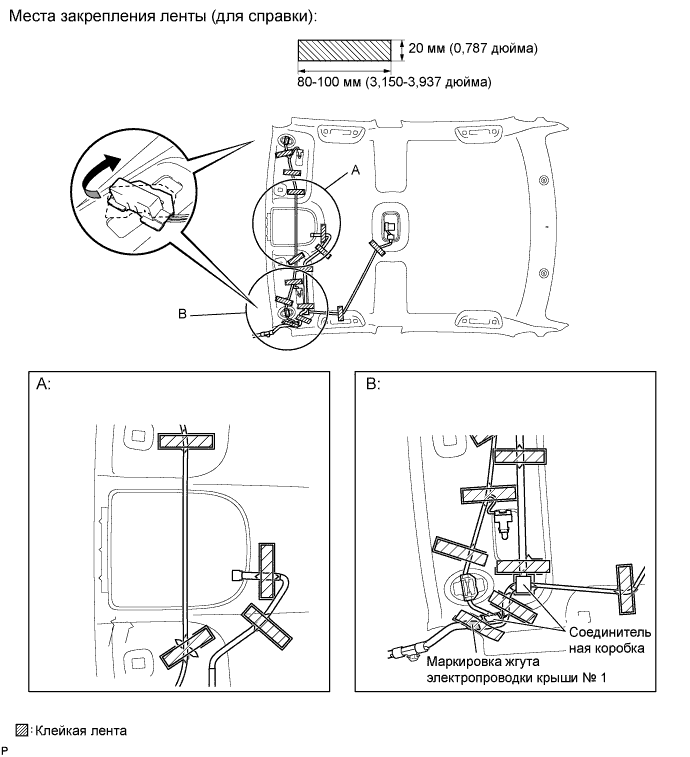

Для моделей без датчика дождя:

1. Предварительно установите жгут электропроводки крыши № 1, выровняв его по меткам на обивке крыши в сборе.


2. Поверните разъемы противосолнечных козырьков примерно на 90°, чтобы установить разъемы на обивке крыши.






3. Наклейте клейкую ленту в местах, показанных на рисунке.








   УКАЗАНИЕ:

   1. Совместите маркировку жгута электропроводки крыши № 1 в зоне B на рисунке с контрольной точкой на обивке крыши в сборе.

   2. Совместите соединительные коробки с отметками на обивке крыши.

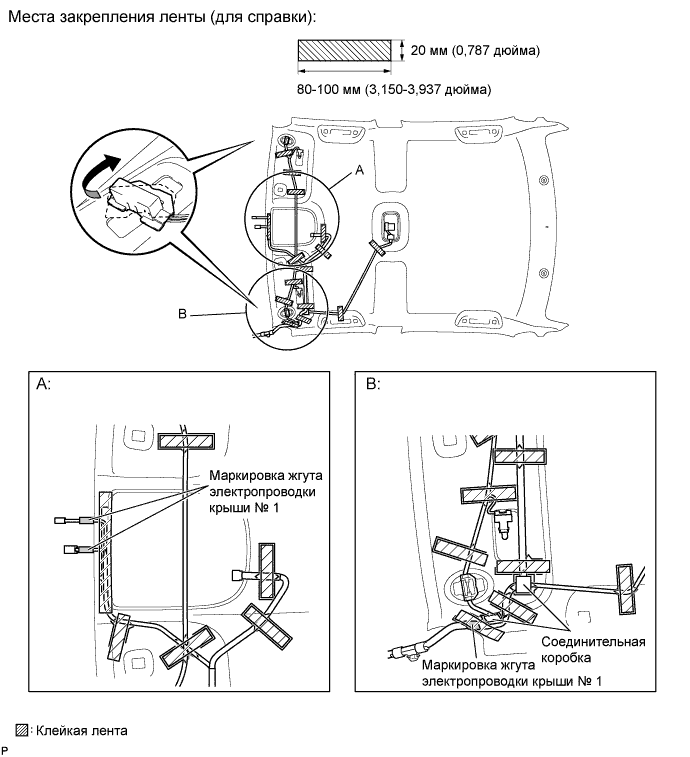

Для моделей с датчиком дождя:

1. Предварительно установите жгут электропроводки крыши № 1, выровняв его по меткам на обивке крыши в сборе.


2. Поверните разъемы противосолнечных козырьков примерно на 90°, чтобы установить разъемы на обивке крыши.






3. Наклейте клейкую ленту в местах, показанных на рисунке.








   УКАЗАНИЕ:

   1. Совместите маркировку жгута электропроводки крыши № 1 в зоне A на рисунке с отметками на обивке крыши в сборе.

   2. Совместите маркировку жгута электропроводки крыши № 1 в зоне B на рисунке с контрольной точкой на обивке крыши в сборе.

   3. Совместите соединительные коробки с отметками на обивке крыши.

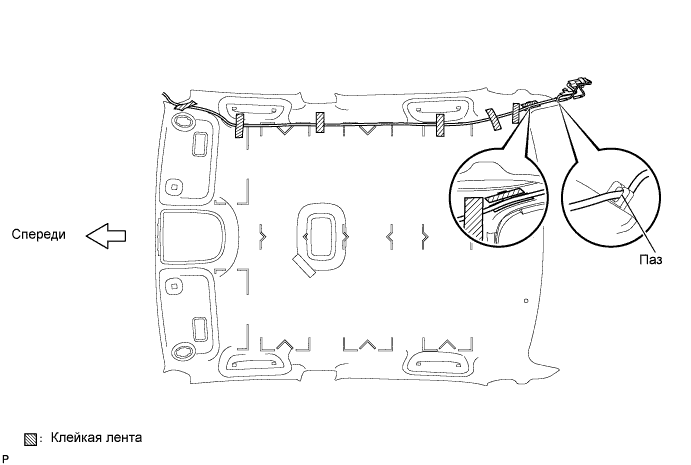

Совместив антенну усилителя с отметками на обивке крыши, временно установите шнур.

Наклейте клейкую ленту, совместив ее с отметками на обивке крыши, как показано на рисунке.

Закрепите антенну усилителя на вырезе в обивке крыши. Установите антенну усилителя на обивку крыши.

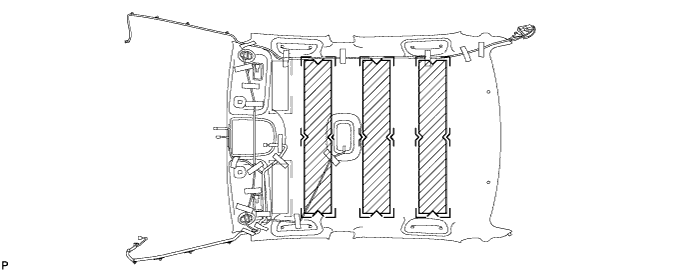

Совместите маркировку на обивке крыши в сборе с 3 шумоизоляторами крыши № 2 и установите шумоизоляторы, закрепив их с помощью термоклея или двухсторонней клейкой ленты, как показано на рисунке.

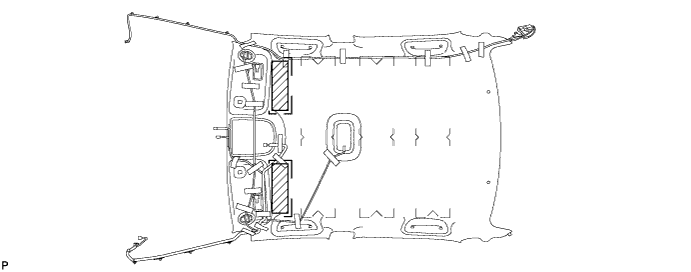

Совместите маркировку на обивке крыши в сборе с 2 шумоизоляторами крыши № 1 и установите шумоизоляторы, закрепив их с помощью термоклея или двухсторонней клейкой ленты, как показано на рисунке.

Введите в зацепление 3 захвата и установите лампу аксессуарного зеркала в сборе.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

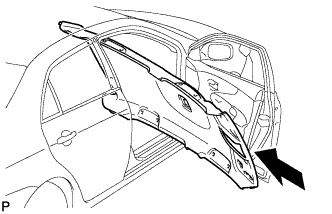

Втяните обивку крыши назад в автомобиль через дверь переднего пассажира.

ПРИМЕЧАНИЕ:

Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

Установите 3 фиксатора.

Подсоедините антенну усилителя в сборе и вверните болт в правую заднюю стойку.

Момент затяжки:

8,4 Н*м{86 кгс*см, 74 фунт-сила-дюймов}

Подсоедините разъемы антенны усилителя и введите в зацепление зажим на правой задней стойке.

Подсоедините разъем антенны усилителя и введите в зацепление все зажимы на правой стойке ветрового стекла.

Подсоедините разъем жгута электропроводки крыши № 1 и введите в зацепление все зажимы на левой стойке ветрового стекла.

Подсоедините разъем жгута электропроводки крыши № 1 к распределительному блоку панели приборов.

Для моделей с датчиком дождя:

1. Подсоедините разъем датчика дождя.






2. Подсоедините разъем внутреннего зеркала заднего вида.


Введите в зацепление 2 захвата.

Вставьте держатель противосолнечного козырька, как показано на рисунке.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Установите колпак лампы освещения салона и закрепите его захватом и направляющей.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Введите в зацепление 4 захвата и установите крышку лампы.

Установите основание переключателя освещения в салоне в лампу освещения салона № 1 и закрепите его 4 захватами.

Установите лампу освещения салона № 1 и закрепите ее 4 захватами.

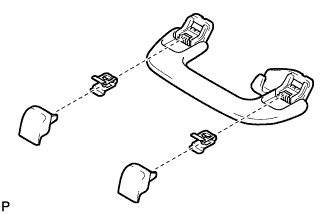

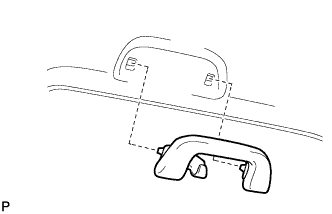

Смонтируйте задний верхний поручень, как показано на рисунке.

Установите задний верхний поручень.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Смонтируйте передний верхний поручень в сборе, как показано на рисунке.

Установите передний верхний поручень в сборе.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Вставьте 2 в левый противосолнечный козырек.

Установите левый противосолнечный козырек и закрепите его 2 фиксаторами.

Введите в зацепление 4 захвата и установите крышку кронштейна противосолнечного козырька.

Подсоедините разъем.

Установите лампу индивидуального освещения и закрепите ее 4 захватами и 4 фиксаторами.

Установите крышку датчика дождя.

Введите в зацепление 6 захватов и временно установите крышку держателя стойки внутреннего зеркала заднего вида.

Чтобы установить крышку держателя стойки внутреннего зеркала заднего вида, надвиньте ее и введите в зацепление 2 захвата, как показано на рисунке.

Установите внутреннюю левую боковую облицовку крыши и закрепите ее 4 фиксаторами и 2 направляющими.

Установите внутреннюю левую боковую панель облицовки крыши, как показано на рисунке, и закрепите ее захватом и 2 направляющими.

Установите левую боковую накладку заднего сиденья и закрепите ее 2 захватами и 2 фиксаторами.

Введите в зацепление направляющую.

Установите боковую спинку левого заднего сиденья в сборе и закрепите ее болтом.

Момент затяжки:

7,8 Н*м{80 кгс*см, 69 фунт-сила-дюймов}

Введите в зацепление направляющую.

Установите боковую спинку правого заднего сиденья в сборе и закрепите ее болтом.

Момент затяжки:

7,8 Н*м{80 кгс*см, 69 фунт-сила-дюймов}

Установите 2 задних крепления подушки сиденья на спинку сиденья.

Закрепите 2 передних крепления подушки сиденья на кузове автомобиля.

Убедитесь, что подушка сиденья установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.

Введите в зацепление фиксатор.

Установите верхнюю облицовочную накладку левой средней стойки кузова и закрепите ее 2 винтами.

Установите нижнюю облицовочную накладку левой средней стойки кузова и закрепите ее 2 фиксаторами и 2 захватами.

Закрепите передний левый ремень с катушкой и преднатяжителем в сборе со стороны пола болтом.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

Зацепите 3 захвата и установите накладку крепления поясного ремня безопасности.

Совместите сборочную метку (желтую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема левой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите опорную накладку левой задней двери и закрепите ее 10 фиксаторами.

Закрепите правый передний ремень с катушкой и преднатяжителем в сборе со стороны пола болтом.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

Совместите сборочную метку (белую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема правой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Если устанавливается новая верхняя часть панели приборов в сборе.

1. Непосредственно перед установкой новой верхней части панели приборов в сборе отогните и обрежьте участки, показанные на рисунке (посадочные места для молдингов).








Введите в зацепление 5 захватов.

ПРИМЕЧАНИЕ:

1. Устанавливая верхнюю панель приборов в сборе, будьте осторожны, не повредите ее и рулевое колесо в сборе.

2. Убедитесь, что жгут проводов не зажат в захватах.


Введите в зацепление 5 фиксаторов и 4 направляющие.

Вверните 2 винта <В>.

Введите в зацепление все зажимы.

Вверните болт <A> подушки безопасности пассажира.

Момент затяжки:

20 Н*м{204 кгс*см, 15 фунт-сила-футов}

Подсоедините все разъемы и установите верхнюю панель приборов в сборе.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что отрицательный (-) вывод аккумуляторной батареи отсоединен.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Подсоедините разъем.

Введите в зацепление 2 захвата и установите накладку обшивки проема передней левой двери.

Совместите сборочную метку (розовую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите боковую облицовочную накладку с левой стороны кожуха и закрепите ее фиксатором и направляющей.

Установите опорную накладку передней левой двери и закрепите ее 8 захватами.

Подсоедините все разъемы.

Введите в зацепление 6 захватов и 3 фиксатора и установите нижнюю отделочную накладку панели приборов.

Введите в зацепление 2 фиксатора и установите накладку обшивки проема передней правой двери.

Совместите сборочную метку (зеленую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема правой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 3 захвата и 4 фиксатора.

Установите дверцу ящика панели приборов № 1 и закрепите ее винтом <B>.

Вставьте дверцу перчаточного ящика в горизонтальном направлении и введите в зацепление 2 петли.

ПРИМЕЧАНИЕ:

Посадка дверцы на петли сверху может привести к деформации петель. Будьте внимательны, устанавливайте дверцу отделения перчаточного ящика строго горизонтально.

Отогните участки (A) и (B) в направлении, указанном на рисунке стрелками, чтобы ввести в зацепление 2 стопора.

Введите в зацепление захват, установите упор дверцы перчаточного ящика и установите дверцу перчаточного ящика в сборе.

Снимите защитную крышку.

Установите новый фиксатор <A> на левую стойку ветрового стекла.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами и 2 направляющими.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами и 2 направляющими.

Снимите защитную крышку.

Установите новый фиксатор <A> на правую стойку ветрового стекла.

Установите обивку правой стойки ветрового стекла и закрепите ее 2 фиксаторами и 2 направляющими.

Подсоедините разъем и временно установите щиток приборов в сборе.

ПРИМЕЧАНИЕ:

При снятии щитка приборов в сборе старайтесь не повредить верхнюю панель приборов в сборе и щиток приборов в сборе.

Введите в зацепление 2 направляющие.

ПРИМЕЧАНИЕ:

1. Устанавливая панель управления, будьте осторожны, не повредите направляющую.

2. Устанавливая щиток приборов в сборе, надежно закрепите направляющие в отверстиях на верхней панели приборов в сборе.


Установите щиток приборов и закрепите его 2 винтами.

Введите в зацепление направляющую, захват и 3 фиксатора и установите облицовку панели управления.

Снимите защитную ленту с кожухом рулевой колонки.

Подсоедините разъем.

Введите в зацепление 2 направляющие, 2 захвата и 4 фиксатора и установите центральный регулятор температуры воздуха в салоне на панели приборов в сборе.

Введите в зацепление 2 захвата и 2 фиксатора и установите левую отделочную накладку панели приборов.

Введите в зацепление 2 захвата и 2 фиксатора и установите правую отделочную накладку панели приборов.

Install the shift lever assembly with the 4 bolts.

Момент затяжки:

12 Н*м{122 кгс*см, 9 фунт-сила-футов}

Install the 4 wire harness clamps to the shift lever assembly.

Connect the 2 connectors to the shift lever assembly.

Turn the nut of the transmission control cable 180° counterclockwise. While holding the nut in place, push in the stopper until the stopper clicks twice.

Install the outer part of the transmission control cable to the shift lever retainer. Check that the spring is positioned at "A" and push in the stopper.

УКАЗАНИЕ:

If the stopper cannot be pushed in, slightly turn the nut clockwise and then push in the stopper again.

Push the two claws together at the top of the transmission control cable lock piece. While holding the two claws together, push the two lugs on the bottom of the lock piece toward each other and upward to pull out the lock piece.

Install the cable end to the shift lever assembly.

ПРИМЕЧАНИЕ:

1. Check that the lock piece is pulled up.


1. Install the cable end all the way to the base of the pin.


Push the lock piece into the adjuster case.

ПРИМЕЧАНИЕ:

Securely push in the lock piece until it locks.

Вверните 2 винта.

Установите вещевой ящик в облицовке туннеля пола в сборе и закрепите его 4 болтами и 2 винтами.

Вверните 2 винта.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.

Вверните 2 винта.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами.

Установите коврик вещевого ящика в облицовке туннеля пола.

Установите верхнюю панель консоли и закрепите ее 8 фиксаторами.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

Введите в зацепление 2 захвата.

Установите ящик панели приборов и закрепите ее 2 винтами <B>.

Введите в зацепление 2 захвата и 2 фиксатора и установите центральную облицовку панели управления в сборе.

Введите в зацепление 2 захвата и 2 фиксатора и установите центральную облицовку панели управления.

Введите в зацепление 2 захвата и 2 фиксатора и установите центральную облицовку панели управления.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Введите в зацепление 3 захвата и фиксатор и установите левую нижнюю отделочную накладку панели приборов.

Введите в зацепление 3 захвата и фиксатор и установите правую нижнюю отделочную накладку панели приборов

Установите переднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Подсоедините разъемы под сиденьем.

Временно закрепите переднее сиденье в сборе 4 болтами.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

Затяните 2 болта на передней стороне сиденья.

Момент затяжки:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

УКАЗАНИЕ:

Затягивайте болты в порядке, указанном на рисунке.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

Затяните 2 болта на задней стороне сиденья.

Момент затяжки:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

УКАЗАНИЕ:

Затягивайте болты в порядке, указанном на рисунке.

При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.

Вставьте направляющую.

Введите в зацепление захват и установите щиток внутренней направляющей сиденья.

Введите в зацепление 2 захвата и установите щиток наружной направляющей сиденья.

При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.

When moving the lever from the P position to the R position with the ignition switch on (IG) and the brake pedal depressed, make sure that the shift lever moves smoothly and moves correctly into position.

Start the engine and make sure that the vehicle moves forward when moving the lever from the N position to the D position and moves rearward when moving the lever to the R position. If the operation cannot be performed as specified, inspect the park/neutral position switch assembly and check the shift lever assembly installation condition.

Apply the parking brake and move the shift lever to the N position.

Remove the rear console box assembly (See page Нажмите здесь).

Disconnect the end of the transmission control cable assembly from the shift lever assembly.

Using a screwdriver, pull out the stopper of the transmission control cable.

ПРИМЕЧАНИЕ:

Do not remove the stopper. If the stopper is removed, reinstall it to its original position.

Rotate the nut counterclockwise approximately 180° and, while holding the nut in that position, disconnect the transmission control cable from the shift lever retainer.

ПРИМЕЧАНИЕ:

Do not over-rotate the nut as it will come off the interior spring and the transmission control cable will not be reusable.

Push the two claws together at the top of the transmission control cable lock piece. While holding the two claws together, push the two lugs on the bottom of the lock piece toward each other and upward to pull out the lock piece.

Turn the nut of the transmission control cable 180° counterclockwise. While holding the nut in place, push in the stopper until the stopper clicks twice.

Install the outer part of the transmission control cable to the shift lever retainer. Check that the spring is positioned at "A" and push in the stopper.

УКАЗАНИЕ:

If the stopper cannot be pushed in, slightly turn the nut clockwise and then push in the stopper again.

Install the cable end to the shift lever assembly.

ПРИМЕЧАНИЕ:

1. Check that the lock piece is pulled up.

2. Install the cable end all the way to the base of the pin.


Push the lock piece into the adjuster case.

ПРИМЕЧАНИЕ:

Securely push in the lock piece until it locks.

After adjusting the shift lever position, check the operation and function of the shift lever. If there is a problem, adjust the position again.

Install the rear console box assembly (See page Нажмите здесь).

Для моделей с системой подогрева сидений:
Проверьте работу подогревателя сиденья.

1. Поверните замок зажигания в положение ON (ВКЛ).


2. Включите переключатель подогревателя сиденья.


3. Подождите не менее 5 мин и удостоверьтесь, что поверхность сиденья стала теплой.
