Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие. Corolla ZZE150

Тормоза. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Стояночный Тормоз. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с боковой подушкой безопасности переднего сиденья)

  2. СНИМИТЕ ПОДГОЛОВНИК ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

  3. СНИМИТЕ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ ЛЕВОГО СИДЕНЬЯ (изготовитель – TMUK)

  4. СНИМИТЕ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ ЛЕВОГО СИДЕНЬЯ (изготовитель – TMMT)

  5. СНИМИТЕ ЩИТОК ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ ЛЕВОГО СИДЕНЬЯ (изготовитель – TMUK)

  6. СНИМИТЕ ЩИТОК ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ ЛЕВОГО СИДЕНЬЯ (изготовитель – TMMT)

  7. СНИМИТЕ ЛЕВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMUK)

  8. СНИМИТЕ ЛЕВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMMT)

  9. СНИМИТЕ ПОДГОЛОВНИК ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

  10. СНИМИТЕ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ ПРАВОГО СИДЕНЬЯ (изготовитель – TMUK)

  11. СНИМИТЕ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ ПРАВОГО СИДЕНЬЯ (изготовитель – TMMT)

  12. СНИМИТЕ ЩИТОК ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ ПРАВОГО СИДЕНЬЯ (изготовитель – TMUK)

  13. СНИМИТЕ ЩИТОК ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ ПРАВОГО СИДЕНЬЯ (изготовитель – TMMT)

  14. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMUK)

  15. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMMT)

  16. СНИМИТЕ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

  17. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей без крышки вещевого ящика)

  18. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с крышкой вещевого ящика)

  19. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей без крышки вещевого ящика)

  20. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с крышкой вещевого ящика)

  21. СНИМИТЕ СКОБУ ОПОРЫ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2

  22. СНИМИТЕ РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

  23. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ

  24. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 2 В СБОРЕ

  25. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для 1AD-FTV CCo)

  26. СНИМИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (для 1AD-FTV DPF)

  27. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для 1AD-FTV DPF)

  28. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для 2AD-FHV)

  29. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для 1ND-TV)

  30. СНИМИТЕ КИСЛОРОДНЫЙ ДАТЧИК № 2 (для 1ZR-FE)

  31. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для моделей с 1ZR-FE)

  32. СНИМИТЕ КИСЛОРОДНЫЙ ДАТЧИК № 2 (для 4ZZ-FE)

  33. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для моделей с 4ZZ-FE)

  34. СНИМИТЕ ПЕРЕДНИЙ ВЕРХНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 1

  35. СНИМИТЕ ПЕРЕДНИЙ ВЕРХНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 2

  36. СНИМИТЕ ЗАЩИТУ РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА (для 2AD-FHV)

  37. ОТСОЕДИНИТЕ ЗАЖИМ ОПОРЫ ТРОСА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

  38. ОТСОЕДИНИТЕ ЛЕВЫЙ ЗАДНИЙ ГИБКИЙ ШЛАНГ (для 2AD-FHV)

  39. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ (за исключением моделей с 2AD-FHV)

  40. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ (для 2AD-FHV)

  41. СНИМИТЕ ЗАЖИМ ОПОРЫ ТРОСА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) -- Снятие


УКАЗАНИЕ:
  1. Порядок снятия тросов привода стояночного тормоза № 2 и № 3 одинаков.
  2. Ниже рассматривается порядок снятия троса привода стояночного тормоза № 3.


1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с боковой подушкой безопасности переднего сиденья)
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности (Нажмите здесь).


2. СНИМИТЕ ПОДГОЛОВНИК ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ


3. СНИМИТЕ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ ЛЕВОГО СИДЕНЬЯ (изготовитель – TMUK)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

  1. Освободите 2 захвата и снимите щиток наружной направляющей сиденья.



4. СНИМИТЕ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ ЛЕВОГО СИДЕНЬЯ (изготовитель – TMMT)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

  1. Освободите 2 захвата и снимите щиток наружной направляющей сиденья.



5. СНИМИТЕ ЩИТОК ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ ЛЕВОГО СИДЕНЬЯ (изготовитель – TMUK)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 захвата и снимите щиток внутренней направляющей сиденья.



6. СНИМИТЕ ЩИТОК ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ ЛЕВОГО СИДЕНЬЯ (изготовитель – TMMT)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 захвата и снимите щиток внутренней направляющей сиденья.



7. СНИМИТЕ ЛЕВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMUK)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта с задней стороны сиденья.

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта с передней стороны сиденья.

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в центральное положение. Затем с помощью ручки отпускания регулятора наклона переместите спинку сиденья в вертикальное положение.

  1. Отсоедините разъемы, расположенные под сиденьем.

  1. Снимите сиденье.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


8. СНИМИТЕ ЛЕВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMMT)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта с задней стороны сиденья.

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта с передней стороны сиденья.

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в центральное положение. Затем с помощью ручки отпускания регулятора наклона переместите спинку сиденья в вертикальное положение.

  1. Отсоедините разъемы, расположенные под сиденьем.

  1. Снимите сиденье.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


9. СНИМИТЕ ПОДГОЛОВНИК ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ


10. СНИМИТЕ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ ПРАВОГО СИДЕНЬЯ (изготовитель – TMUK)
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


11. СНИМИТЕ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ ПРАВОГО СИДЕНЬЯ (изготовитель – TMMT)
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


12. СНИМИТЕ ЩИТОК ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ ПРАВОГО СИДЕНЬЯ (изготовитель – TMUK)
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


13. СНИМИТЕ ЩИТОК ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ ПРАВОГО СИДЕНЬЯ (изготовитель – TMMT)
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


14. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMUK)
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


15. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMMT)
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


16. СНИМИТЕ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие

  1. С помощью отвертки расцепите 2 фиксатора.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 фиксатора.

  1. Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.



17. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей без крышки вещевого ящика)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите коврик вещевого ящика в облицовке туннеля пола.



18. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с крышкой вещевого ящика)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите коврик вещевого ящика в облицовке туннеля пола.



19. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей без крышки вещевого ящика)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта и 2 винта.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.



20. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с крышкой вещевого ящика)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта и 2 винта.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.



21. СНИМИТЕ СКОБУ ОПОРЫ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отогните напольный коврик, выверните 4 болта и снимите скобу опоры вещевого ящика в облицовке туннеля пола № 2.



22. СНИМИТЕ РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините 2 зажима жгута проводов от левой скобы опоры верхнего вещевого ящика в облицовке туннеля пола.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините 2 зажима жгута проводов от правой скобы опоры верхнего вещевого ящика в облицовке туннеля пола.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие

  1. Отверните контргайку и регулировочную гайку с троса привода стояночного тормоза № 1 в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем выключателя стояночного тормоза.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 3 болта и снимите рычаг стояночного тормоза в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие

  1. Вытяните захват и снимите трос привода стояночного тормоза № 1 в сборе.



23. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие

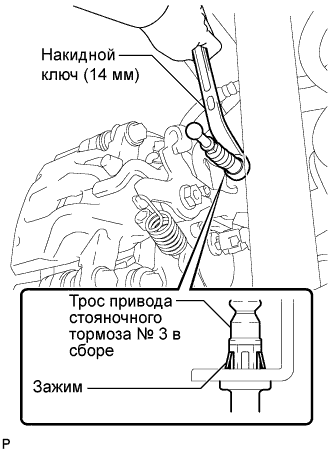

  1. Отсоедините трос привода стояночного тормоза № 3 в сборе от троса привода стояночного тормоза № 1 в сборе.



24. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 2 В СБОРЕ
УКАЗАНИЕ:
Выполните те же действия, что и для троса привода стояночного тормоза № 3 в сборе.


25. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для 1AD-FTV CCo)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts and 2 compression springs.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts and 2 compression springs.

  1. Remove the exhaust pipe supports, then remove the front exhaust pipe assembly.



26. СНИМИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (для 1AD-FTV DPF)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие

  1. Disconnect the air fuel ratio sensor connector.

    SST
    09224-00010

  1. Using SST, remove the air fuel ratio sensor.



27. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для 1AD-FTV DPF)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts and 2 compression springs.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts and 2 compression springs.

  1. Remove the exhaust pipe supports, then remove the front exhaust pipe assembly.



28. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the air fuel ratio sensor connector and clamp.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts and 2 compression springs.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts and 2 compression springs.

  1. Remove the 2 exhaust pipe supports, then remove the front exhaust pipe assembly.



29. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts and 2 compression springs.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts and 2 compression springs.

  1. Remove the exhaust pipe supports, then remove the front exhaust pipe assembly.



30. СНИМИТЕ КИСЛОРОДНЫЙ ДАТЧИК № 2 (для 1ZR-FE)

  1. Отсоедините разъем кислородного датчика № 2.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие

  1. Снимите кислородный датчик № 2 с помощью SST.

    SST
    09224-00010
    ПРИМЕЧАНИЕ:
    Будьте осторожны, чтобы не повредить кислородный датчик № 2.


31. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для моделей с 1ZR-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта и снимите 2 пружины сжатия.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта и снимите 2 пружины сжатия.

  1. Снимите опору выпускной трубы и приемную трубу в сборе.



32. СНИМИТЕ КИСЛОРОДНЫЙ ДАТЧИК № 2 (для 4ZZ-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие

  1. Отсоедините разъем кислородного датчика № 2.

  1. Снимите кислородный датчик № 2 с помощью SST.

    SST
    09224-00010
    ПРИМЕЧАНИЕ:
    Старайтесь не повредить кислородный датчик.


33. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для моделей с 4ZZ-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта и снимите 2 пружины сжатия.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта и снимите 2 пружины сжатия.

  1. Снимите опоры выпускной трубы и приемную трубу в сборе.



34. СНИМИТЕ ПЕРЕДНИЙ ВЕРХНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отверните 3 гайки и снимите передний верхний теплозащитный экран пола № 1.



35. СНИМИТЕ ПЕРЕДНИЙ ВЕРХНИЙ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ПОЛА № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отверните 3 гайки и снимите передний верхний теплозащитный экран пола № 2.



36. СНИМИТЕ ЗАЩИТУ РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА (для 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие

  1. Снимите защиту рычага стояночного тормоза с троса привода стояночного тормоза № 3 в сборе.



37. ОТСОЕДИНИТЕ ЗАЖИМ ОПОРЫ ТРОСА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите зажим и отсоедините зажим опоры троса привода стояночного тормоза в сборе.



38. ОТСОЕДИНИТЕ ЛЕВЫЙ ЗАДНИЙ ГИБКИЙ ШЛАНГ (для 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните болт и отсоедините левый задний гибкий шланг.



39. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ (за исключением моделей с 2AD-FHV)


  1. Выверните 5 болтов.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Извлеките трос привода стояночного тормоза № 3 в сборе снаружи кузова.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие

  1. Отсоедините трос привода стояночного тормоза № 3 в сборе от цилиндра заднего дискового тормоза в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие

  1. Отсоедините трос привода стояночного тормоза № 3 в сборе.

    УКАЗАНИЕ:
    Установите накидной ключ (14 мм) на основание троса привода стояночного тормоза № 3 в сборе, как показано на рисунке, чтобы освободить фиксатор. Извлеките трос привода стояночного тормоза № 3 в сборе из цилиндра заднего дискового тормоза в сборе.


40. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ (для 2AD-FHV)


  1. Выверните 5 болтов.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Извлеките трос привода стояночного тормоза № 3 в сборе снаружи кузова.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие

  1. Отсоедините трос привода стояночного тормоза № 3 в сборе от цилиндра заднего дискового тормоза в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Трос Привода Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Снятие

  1. Отсоедините трос привода стояночного тормоза № 3 в сборе.

    УКАЗАНИЕ:
    Установите накидной ключ (14 мм) на основание троса привода стояночного тормоза № 3 в сборе, как показано на рисунке, чтобы освободить фиксатор. Извлеките трос привода стояночного тормоза № 3 в сборе из цилиндра заднего дискового тормоза в сборе.


41. СНИМИТЕ ЗАЖИМ ОПОРЫ ТРОСА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 захвата и снимите зажим опоры троса привода стояночного тормоза в сборе с троса привода стояночного тормоза № 3 в сборе.
