Трос Привода Стояночного Тормоза (Изготовитель – Tmc) Снятие. Corolla ZZE150

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

Освободите 2 захвата и снимите щиток наружной направляющей сиденья.

Отцепите захват.

Отсоедините направляющую и снимите щиток внутренней направляющей сиденья.

Выверните 2 болта с задней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

Выверните 2 болта с передней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в центральное положение. Затем с помощью ручки отпускания регулятора наклона переместите спинку сиденья в вертикальное положение.

Отсоедините разъемы, расположенные под сиденьем.

Снимите сиденье.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.

Освободите 3 захвата и фиксатор и снимите правую нижнюю отделочную накладку панели приборов.

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.

Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.

Освободите 2 захвата и 2 фиксатора, а затем снимите центральную отделочную накладку панели приборов в сборе.

Выверните 2 винта <В>.

Освободите 2 захвата.

Отсоедините все разъемы и снимите ящик панели приборов в сборе.

Освободите 3 захвата.

Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Освободите 3 захвата.

Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

С помощью отвертки расцепите 8 фиксаторов и снимите верхнюю панель консоли.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите коврик вещевого ящика в облицовке туннеля пола.

Отверните 4 болта.

Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.

Выверните 4 болта и 2 винта.

Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.

Выверните 4 болта и 2 винта.

Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.

С помощью отвертки расцепите 2 фиксатора.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите 2 фиксатора.

Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.

Снимите коврик вещевого ящика в облицовке туннеля пола.

Снимите коврик вещевого ящика в облицовке туннеля пола.

Выверните 4 болта и 2 винта.

Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.

Выверните 4 болта и 2 винта.

Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.

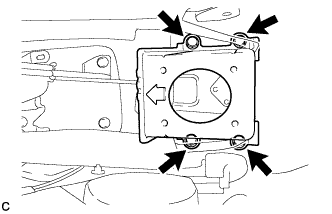

Отогните напольный коврик, выверните 4 болта и снимите скобу опоры вещевого ящика в облицовке туннеля пола № 2.

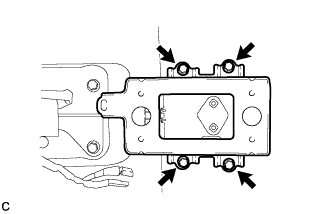

Отогните напольный коврик, выверните 4 болта и снимите скобу опоры вещевого ящика в облицовке туннеля пола № 2.

Отверните контргайку и регулировочную гайку.

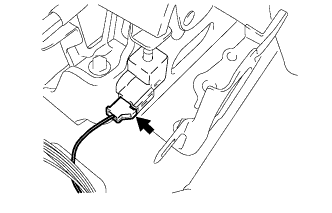

Отсоедините разъем выключателя стояночного тормоза.

Выверните 2 болта и снимите рычаг стояночного тормоза в сборе.

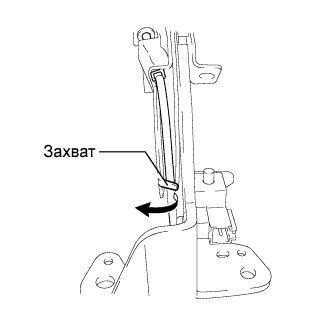

Вытяните захват и снимите трос привода стояночного тормоза № 1 в сборе.

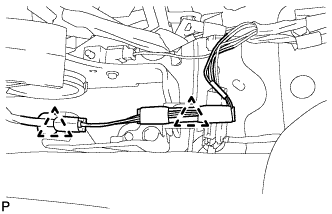

Отсоедините зажим жгута проводов от левой скобы опоры верхнего вещевого ящика в облицовке туннеля пола.

Отсоедините 2 зажима жгута проводов от правой скобы опоры верхнего вещевого ящика в облицовке туннеля пола.

Отверните контргайку и регулировочную гайку с троса привода стояночного тормоза № 1 в сборе.

Отсоедините разъем выключателя стояночного тормоза.

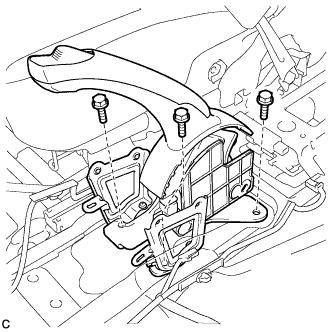

Выверните 3 болта и снимите рычаг стояночного тормоза в сборе.

Вытяните захват и снимите трос привода стояночного тормоза № 1 в сборе.

Отсоедините трос привода стояночного тормоза № 3 в сборе от уравнителя троса привода стояночного тормоза.

Освободите 2 захвата и снимите трос привода стояночного тормоза № 1 в сборе со стопора троса привода стояночного тормоза.

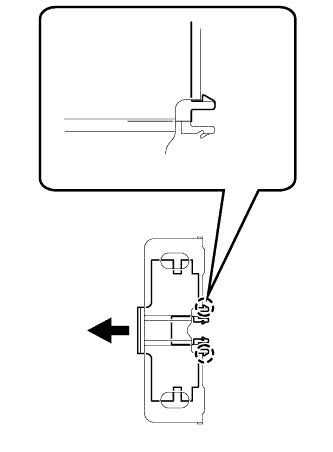

Освободите 2 захвата и снимите стопор троса привода стояночного тормоза с уравнителя троса привода стояночного тормоза.

Remove the 2 bolts and 2 compression springs.

Remove the 2 bolts and 2 compression springs.

Remove the exhaust pipe supports, then remove the front exhaust pipe assembly.

Disconnect the air fuel ratio sensor connector.

SST

09224-00010

Using SST, remove the air fuel ratio sensor.

Remove the 2 bolts and 2 compression springs.

Remove the 2 bolts and 2 compression springs.

Remove the exhaust pipe supports, then remove the front exhaust pipe assembly.

Remove the 2 bolts and 2 compression springs.

Remove the 2 bolts and 2 compression springs.

Remove the exhaust pipe supports, then remove the front exhaust pipe assembly.

Отсоедините разъем кислородного датчика № 2.

Снимите кислородный датчик № 2 с помощью SST.

SST

09224-00010

ПРИМЕЧАНИЕ:

Будьте осторожны, чтобы не повредить кислородный датчик № 2.

Выверните 2 болта и снимите 2 пружины сжатия.

Выверните 2 болта и снимите 2 пружины сжатия.

Снимите опору выпускной трубы и приемную трубу в сборе.

Disconnect the oxygen sensor connector.

Using SST, remove the oxygen sensor from the front exhaust pipe assembly.

SST

09224-00010

ПРИМЕЧАНИЕ:

Do not damage the oxygen sensor.

Remove the 2 bolts and 2 compression springs.

Remove the 2 bolts and 2 compression springs.

Remove the exhaust pipe support, and then remove the front exhaust pipe assembly.

Отсоедините разъем кислородного датчика № 2.

Снимите кислородный датчик № 2 с помощью SST.

SST

09224-00010

ПРИМЕЧАНИЕ:

Старайтесь не повредить кислородный датчик.

Выверните 2 болта и снимите 2 пружины сжатия.

Выверните 2 болта и снимите 2 пружины сжатия.

Снимите опоры выпускной трубы и приемную трубу в сборе.

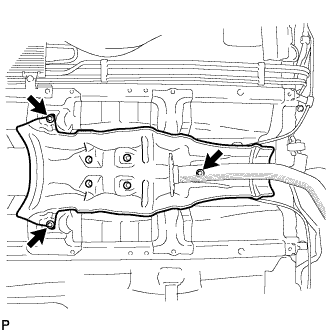

Отверните 3 гайки и снимите передний верхний теплозащитный экран пола № 1.

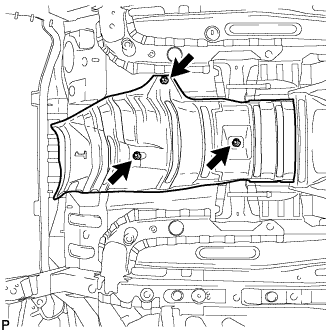

Отверните 3 гайки и снимите передний верхний теплозащитный экран пола № 2.

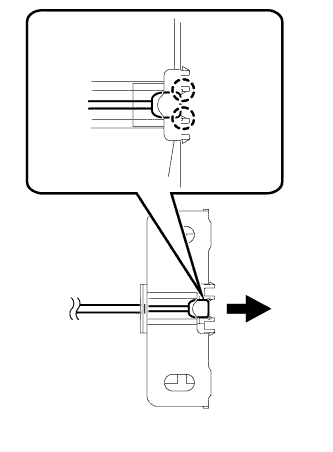

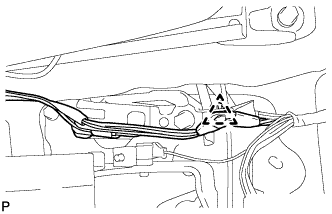

Освободите зажим и отсоедините зажим опоры троса привода стояночного тормоза в сборе.

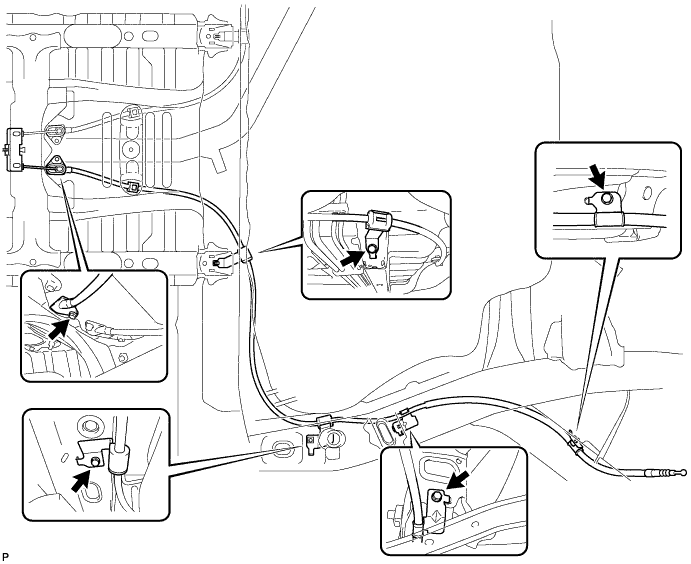

Выверните 5 болтов.

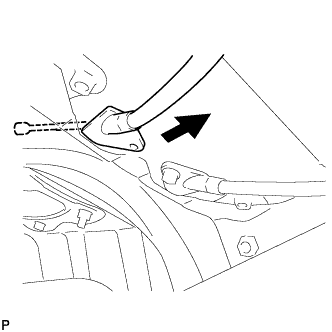

Извлеките трос привода стояночного тормоза № 3 в сборе из кузова.

Отсоедините трос привода стояночного тормоза № 3 в сборе от цилиндра заднего дискового тормоза в сборе.

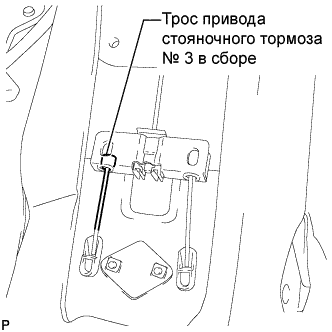

Отсоедините трос привода стояночного тормоза № 3 в сборе.

УКАЗАНИЕ:

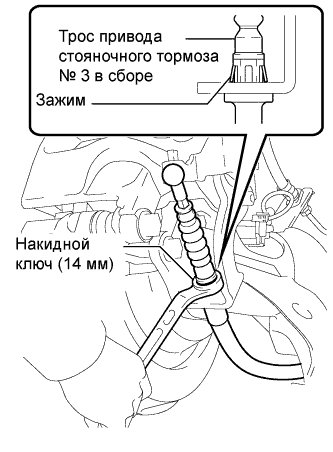

Установите накидной ключ (14 мм) на основание троса привода стояночного тормоза № 3 в сборе, как показано на рисунке, чтобы освободить фиксатор. Извлеките трос привода стояночного тормоза № 3 в сборе из цилиндра заднего дискового тормоза в сборе.

Выверните 5 болтов.

Извлеките трос привода стояночного тормоза № 3 в сборе из кузова.

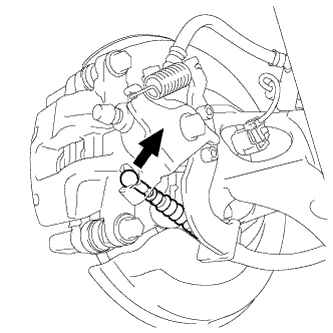

Отсоедините трос привода стояночного тормоза № 3 в сборе от цилиндра заднего дискового тормоза в сборе.

Отсоедините трос привода стояночного тормоза № 3 в сборе.

УКАЗАНИЕ:

Установите накидной ключ (14 мм) на основание троса привода стояночного тормоза № 3 в сборе, как показано на рисунке, чтобы освободить фиксатор. Извлеките трос привода стояночного тормоза № 3 в сборе из цилиндра заднего дискового тормоза в сборе.

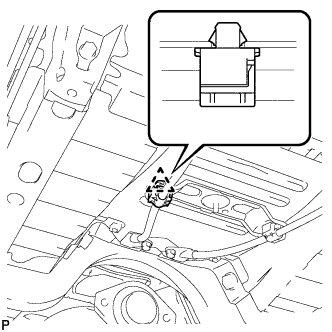

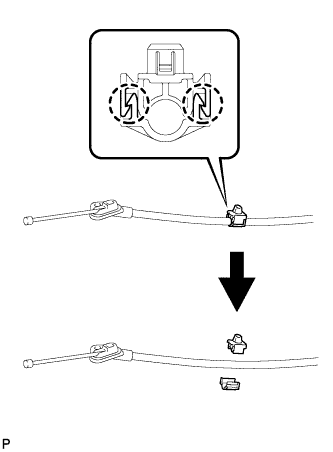

Освободите 2 захвата и снимите зажим опоры троса привода стояночного тормоза в сборе с троса привода стояночного тормоза № 3 в сборе.
