Рычаг Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) Повторная Сборка. Corolla ZZE150

Тормоза. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Стояночный Тормоз. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ

  2. УСТАНОВИТЕ КРЫШКУ РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА

  3. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

  4. УСТАНОВИТЕ ПРАВУЮ СКОБУ ОПОРЫ ВЕРХНЕГО ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

  5. УСТАНОВИТЕ ЛЕВУЮ СКОБУ ОПОРЫ ВЕРХНЕГО ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

Рычаг Стояночного Тормоза (Изготовитель – Tmuk, Tmmt) -- Повторная Сборка



1. УСТАНОВИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ


2. УСТАНОВИТЕ КРЫШКУ РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 2 фиксатора и установите крышку рычага стояночного тормоза на рычаг стояночного тормоза в сборе.



3. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

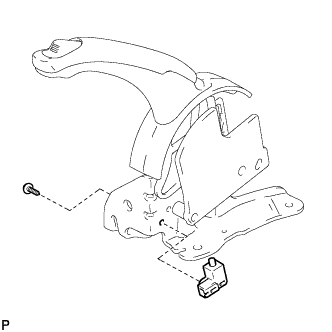

  1. Закрепите выключатель стояночного тормоза в сборе на рычаге стояночного тормоза в сборе винтом.

    Момент затяжки:
    0,9 Н*м{9,0 кгс*см, 7,8 фунт-сила-дюймов}


4. УСТАНОВИТЕ ПРАВУЮ СКОБУ ОПОРЫ ВЕРХНЕГО ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

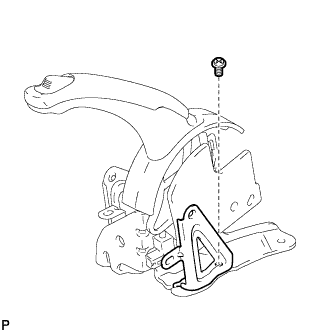

  1. Установите правую скобу опоры верхнего вещевого ящика в облицовке туннеля пола на рычаг стояночного тормоза в сборе и закрепите ее винтом.

    Момент затяжки:
    3,0 Н*м{31 кгс*см, 27 фунт-сила-дюймов}


5. УСТАНОВИТЕ ЛЕВУЮ СКОБУ ОПОРЫ ВЕРХНЕГО ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

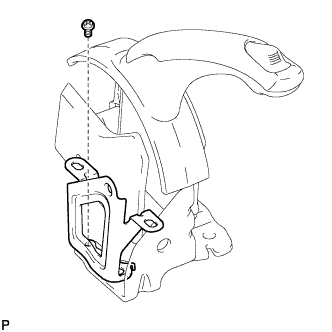

  1. Установите левую скобу опоры верхнего вещевого ящика в облицовке туннеля пола на рычаг стояночного тормоза в сборе и закрепите ее винтом.

    Момент затяжки:
    3,0 Н*м{31 кгс*см, 27 фунт-сила-дюймов}
