Выключатель Проблескового Режима Указателя Поворота В Сборе (Для Моделей С Кузовом Типа Седан И Правосторонним Рулевым Управлением) Установка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО РЕЖИМА УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ

  2. УСТАНОВИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

  3. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

  4. УСТАНОВИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

  5. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

Выключатель Проблескового Режима Указателя Поворота В Сборе (Для Моделей С Кузовом Типа "Седан" И Правосторонним Рулевым Управлением) -- Установка



1. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО РЕЖИМА УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ

  1. Подсоедините разъем.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

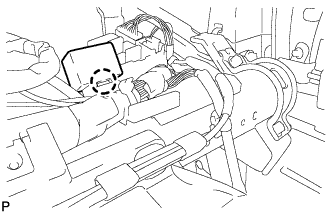

  1. Введите в зацепление захват и установите выключатель проблескового режима указателя поворота в сборе.



2. УСТАНОВИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Подсоедините разъем и временно установите щиток приборов в сборе.

    ПРИМЕЧАНИЕ:
    При снятии щитка приборов в сборе старайтесь не повредить верхнюю панель приборов в сборе и щиток приборов в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Выключатель Проблескового Режима Указателя Поворота В Сборе (Для Моделей С Кузовом Типа Седан И Правосторонним Рулевым Управлением) Установка

  1. Введите в зацепление 2 направляющие.

    ПРИМЕЧАНИЕ:
    1. Устанавливая панель управления, будьте осторожны, не повредите направляющую.
    2. Устанавливая щиток приборов в сборе, надежно закрепите направляющие в отверстиях на верхней панели приборов в сборе.

  1. Установите щиток приборов и закрепите его 2 винтами.



3. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Выключатель Проблескового Режима Указателя Поворота В Сборе (Для Моделей С Кузовом Типа Седан И Правосторонним Рулевым Управлением) Установка

  1. Введите в зацепление направляющую, захват и 3 фиксатора и установите облицовку панели управления.

  1. Снимите защитную ленту с кожухом рулевой колонки.



4. УСТАНОВИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 2 захвата и 2 фиксатора и установите правую отделочную накладку панели приборов.



5. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 3 захвата и фиксатор и установите правую нижнюю отделочную накладку панели приборов
