Впускной Коллектор -- Снятие |
| 1. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ |
Ослабьте пробку сливного крана радиатора.
- УКАЗАНИЕ:
- Слейте охлаждающую жидкость в резервуар и утилизируйте ее в соответствии с местными требованиями.
Снимите пробку расширительного бачка радиатора.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не снимайте пробку расширительного бачка радиатора, пока двигатель и радиатор не остынут.
- Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.
Ослабьте пробку сливного крана блока цилиндров.
- УКАЗАНИЕ:
- Пробка находится за генератором со стороны выпускного коллектора.
| 2. СНИМИТЕ КРЫШКУ ГОЛОВКИ ЦИЛИНДРОВ № 2 |
Возьмитесь сзади за крышку и поднимите ее, чтобы разъединить 2 передних фиксатора крышки. Продолжайте поднимать крышку так, чтобы освободить 2 передних фиксатора крышки, после чего снимите крышку.
- ПРИМЕЧАНИЕ:
- Попытка освободить задний и передние фиксаторы за один прием может привести к поломке крышки.
 |
| 3. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
Отсоедините разъем датчика массового расхода воздуха.
 |
Отсоедините 2 зажима.
Отсоедините зажим и шланг вентиляции картера и снимите крышку воздушного фильтра.
 |
| 4. СНИМИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ |
Отсоедините разъем и 2 патрубка охлаждающей жидкости.
 |
Выверните 2 болта, отверните 2 гайки и снимите корпус дроссельной заслонки.
 |
Снимите прокладку.
| 5. СНИМИТЕ ВПУСКНОЙ КОЛЛЕКТОР |
Отверните гайку и снимите кронштейн жгута проводов.
Отсоедините 3 шланга.
Выверните 4 болта, отверните 2 гайки и снимите впускной коллектор.
 |

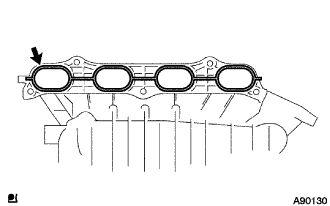

Снимите прокладку с впускного коллектора.
 |
