Ecm Снятие. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Управления Двигателем 4Zz-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2

  2. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  3. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА

  4. СНИМИТЕ ECM

Ecm -- Снятие



1. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 гайки, снимите 2 зажима и снимите крышку головки блока цилиндров № 2.



2. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините трос привода дроссельной заслонки и разъем датчика положения дроссельной заслонки от корпуса дроссельной заслонки.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините 2 патрубка охлаждающей жидкости.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните болт, отверните 2 гайки и снимите корпус дроссельной заслонки.



3. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите зажим жгута электропроводки двигателя.

  1. Выверните 3 болта и снимите корпус воздушного фильтра.



4. СНИМИТЕ ECM


  1. Отсоедините 2 разъема ECM.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Нажав на фиксаторы, поднимите 2 рычага и отсоедините 2 разъема ECM.

      ПРИМЕЧАНИЕ:
      После отсоединения разъемов убедитесь, что на соединительной части разъема отсутствуют грязь, влага и другие посторонние частицы.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

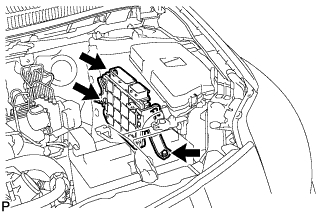

  1. Выверните 2 болта из ЕСМ.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

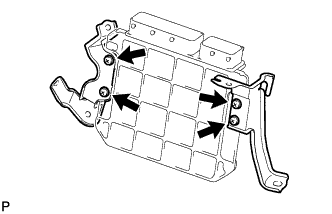

  1. Выверните 4 винта и снимите кронштейн ECM.
