Табличка Данных Изготовителя (Для Моделей С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Очистите эмблему. (При повторном использовании эмблемы.)

1. С помощью нагревательной лампы разогрейте эмблему.


2. Снимите двустороннюю клейкую ленту с эмблемы.


3. Удалите остатки клейкой ленты чистящим средством.


4. Наклейте новую двустороннюю клейкую ленту на эмблему.


Установите эмблему.

1. С помощью нагревательной лампы разогрейте кузов и эмблему.


2. Снимите отслаивающуюся бумагу с эмблемы.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.





3. Установите эмблему.

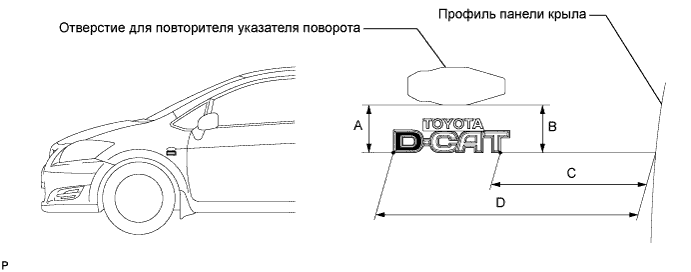

   Для таблички D-CAT с правой стороны








   Номинальные результаты измерений:

   Участок	Измерение
   А	32 мм (1,259 дюйма)
   B	30,9 мм (1,216 дюйма)
   C	95,7 мм (3,767 дюйма)
   D	165,9 мм (6,531 дюйма)

   Для таблички D-CAT с левой стороны







   Номинальные результаты измерений:

   Участок	Измерение
   А	31,4 мм (1,236 дюйма)
   B	31,5 мм (1,240 дюйма)
   C	101,8 мм (4,007 дюйма)
   D	172,3 мм (6,783 дюйма)





4. Установите эмблему.

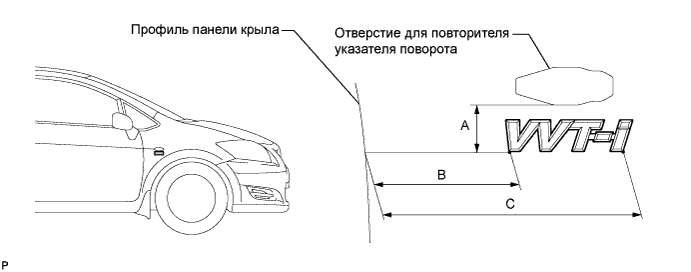

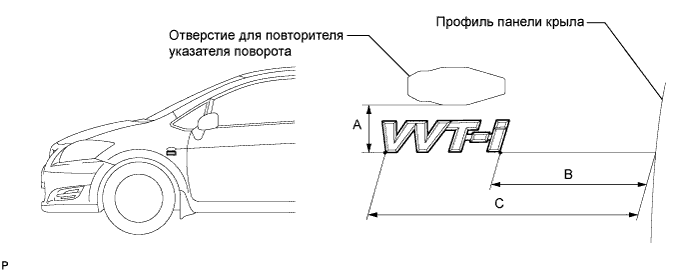

   Для таблички VVT-i с правой стороны








   Номинальные результаты измерений:

   Участок	Измерение
   А	31,3 мм (1,232 дюйма)
   B	98,8 мм (3,889 дюйма)
   C	165,9 мм (6,531 дюйма)

   Для таблички VVT-i с левой стороны







   Номинальные результаты измерений:

   Участок	Измерение
   А	31,3 мм (1,232 дюйма)
   B	102,5 мм (4,035 дюйма)
   C	169,6 мм (6,677 дюйма)

Установите повторитель указателя поворота в сборе. (Нажмите здесь)

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Очистите табличку данных изготовителя. (при повторном использовании таблички данных изготовителя)

1. С помощью нагревательной лампы разогрейте табличку данных изготовителя.


2. Снимите двухстороннюю клейкую ленту с таблички данных изготовителя.


3. Удалите остатки клейкой ленты чистящим средством.


4. Наклейте новую двухстороннюю клейкую ленту на табличку данных изготовителя.


Установите табличку данных изготовителя.

1. С помощью нагревательной лампы разогрейте кузов и табличку данных изготовителя.


2. Снимите отслаивающуюся бумагу с таблички данных изготовителя.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.





3. Установите табличку данных изготовителя.

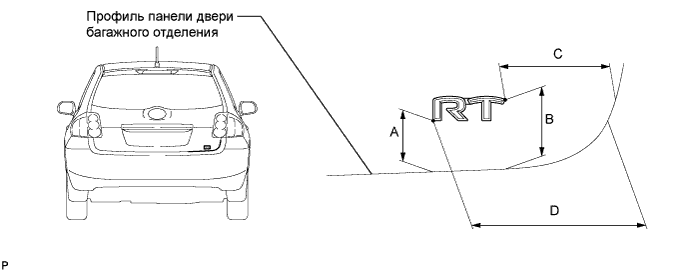

   Для таблички RT








   Номинальные результаты измерений:

   Участок	Измерение
   А	38,7 мм (1,523 дюйма)
   B	52,7 мм (2,074 дюйма)
   C	82,3 мм (3,240 дюйма)
   D	130,5 мм (5,137 дюйма)

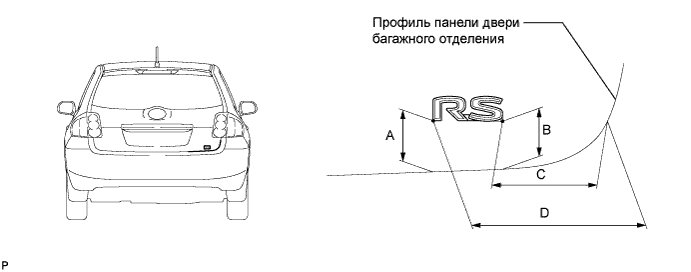

   Для таблички RS







   Номинальные результаты измерений:

   Участок	Измерение
   А	38,7 мм (1,523 дюйма)
   B	36 мм (1,417 дюйма)
   C	78,1 мм (3,074 дюйма)
   D	130,5 мм (5,137 дюйма)

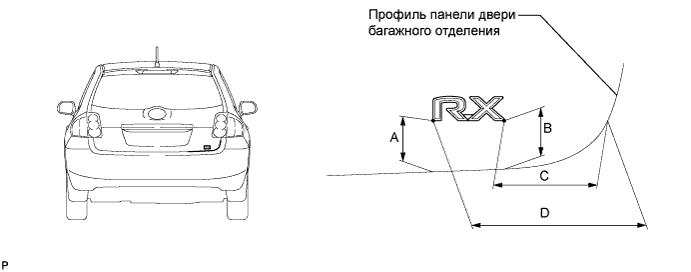

   Для таблички RX







   Номинальные результаты измерений:

   Участок	Измерение
   А	38,7 мм (1,523 дюйма)
   B	36,4 мм (1,433 дюйма)
   C	76 мм (2,992 дюйма)
   D	130,5 мм (5,137 дюйма)

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Очистите табличку данных изготовителя. (при повторном использовании таблички данных изготовителя)

1. С помощью нагревательной лампы разогрейте табличку данных изготовителя.


2. Снимите двухстороннюю клейкую ленту с таблички данных изготовителя.


3. Удалите остатки клейкой ленты чистящим средством.


4. Наклейте новую двухстороннюю клейкую ленту на табличку данных изготовителя.


Установите табличку данных изготовителя.

1. С помощью нагревательной лампы разогрейте кузов и табличку данных изготовителя.


2. Снимите отслаивающуюся бумагу с таблички данных изготовителя.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.





3. Установите табличку данных изготовителя.

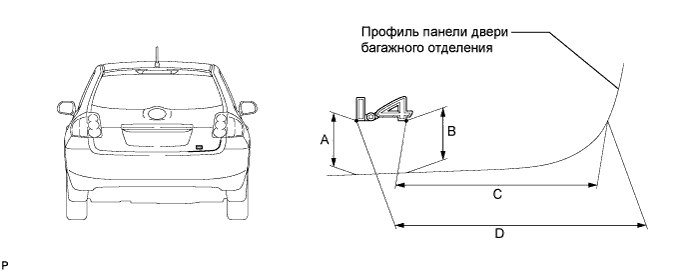

   Для таблички 1.4








   Номинальные результаты измерений:

   Участок	Измерение
   А	40,6 мм (1,598 дюйма)
   B	39,4 мм (1,551 дюйма)
   C	150,8 мм (5,937 дюйма)
   D	188,7 мм (7,429 дюйма)

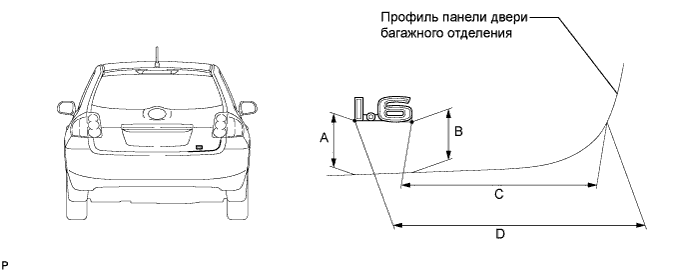

   Для таблички 1.6







   Номинальные результаты измерений:

   Участок	Измерение
   А	40,6 мм (1,598 дюйма)
   B	38,3 мм (1,507 дюйма)
   C	145,7 мм (5,736 дюйма)
   D	189,5 мм (7,460 дюйма)

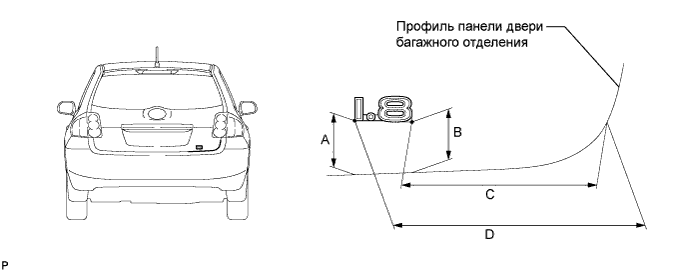

   Для таблички 1.8







   Номинальные результаты измерений:

   Участок	Измерение
   А	40,6 мм (1,598 дюйма)
   B	38,4 мм (1,511 дюйма)
   C	145,7 мм (5,736 дюйма)
   D	189,5 мм (7,460 дюйма)

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Очистите табличку данных изготовителя. (при повторном использовании таблички данных изготовителя)

1. С помощью нагревательной лампы разогрейте табличку данных изготовителя.


2. Снимите двухстороннюю клейкую ленту с таблички данных изготовителя.


3. Удалите остатки клейкой ленты чистящим средством.


4. Наклейте новую двухстороннюю клейкую ленту на табличку данных изготовителя.


Установите табличку данных изготовителя.

1. С помощью нагревательной лампы разогрейте кузов и табличку данных изготовителя.


2. Снимите отслаивающуюся бумагу с таблички данных изготовителя.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.





3. Установите табличку данных изготовителя.

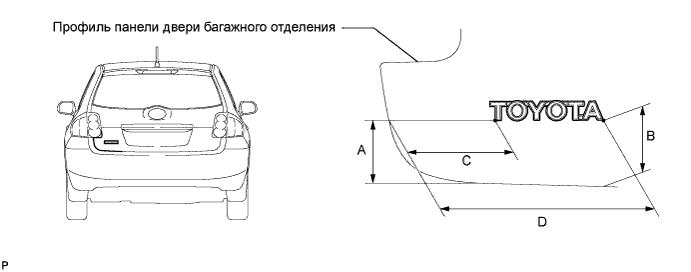

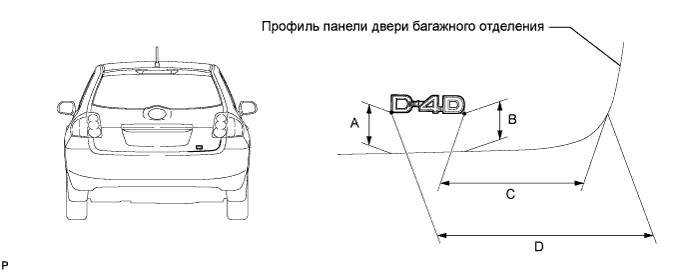

   Номинальные результаты измерений:

   Участок	Измерение
   А	41,3 мм (1,626 дюйма)
   B	37,7 мм (1,484 дюйма)
   C	112,9 мм (4,444 дюйма)
   D	190,8 мм (7,511 дюйма)

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Очистите табличку данных изготовителя. (при повторном использовании таблички данных изготовителя)

1. С помощью нагревательной лампы разогрейте табличку данных изготовителя.


2. Снимите двухстороннюю клейкую ленту с таблички данных изготовителя.


3. Удалите остатки клейкой ленты чистящим средством.


4. Наклейте новую двухстороннюю клейкую ленту на табличку данных изготовителя.


Установите табличку данных изготовителя.

1. С помощью нагревательной лампы разогрейте кузов и табличку данных изготовителя.


2. Снимите отслаивающуюся бумагу с таблички данных изготовителя.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.





3. Установите табличку данных изготовителя.

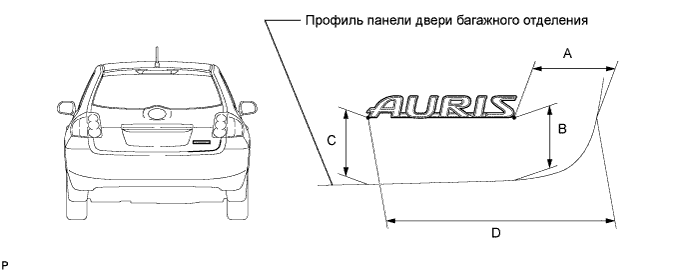

   Номинальные результаты измерений:

   Участок	Измерение
   А	85,2 мм (3,354 дюйма)
   B	64 мм (2,519 дюйма)
   C	69,1 мм (2,72 дюйма)
   D	237,3 мм (9,342 дюйма)

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Очистите табличку данных изготовителя. (при повторном использовании таблички данных изготовителя)

1. С помощью нагревательной лампы разогрейте табличку данных изготовителя.


2. Снимите двухстороннюю клейкую ленту с таблички данных изготовителя.


3. Удалите остатки клейкой ленты чистящим средством.


4. Наклейте новую двухстороннюю клейкую ленту на табличку данных изготовителя.


Установите табличку данных изготовителя.

1. С помощью нагревательной лампы разогрейте кузов и табличку данных изготовителя.


2. Снимите отслаивающуюся бумагу с таблички данных изготовителя.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.





3. Установите табличку данных изготовителя.








   Номинальные результаты измерений:

   Участок	Измерение
   А	64,9 мм (2,555 дюйма)
   B	68,7 мм (2,704 дюйма)
   C	108,8 мм (4,283 дюйма)
   D	220,3 мм (8,673 дюйма)

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Очистите эмблему. (При повторном использовании эмблемы)

1. С помощью нагревательной лампы разогрейте эмблему.


2. Снимите двухстороннюю клейкую ленту с эмблемы.


3. Удалите остатки клейкой ленты чистящим средством.


4. Наклейте новую двухстороннюю клейкую ленту на эмблему.


Установите эмблему.

1. С помощью нагревательной лампы разогрейте кузов и эмблему.


2. Снимите отслаивающуюся бумагу с эмблемы.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.





3. Установите эмблему.
