Табличка Данных Изготовителя (Для Моделей С Кузовом Типа Седан) Установка. Corolla ZZE150

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Очистите эмблему. (При повторном использовании эмблемы.)

1. С помощью нагревательной лампы разогрейте эмблему.


2. Снимите двустороннюю клейкую ленту с эмблемы.


3. Удалите остатки клейкой ленты чистящим средством.


4. Наклейте новую двустороннюю клейкую ленту на эмблему.


Установите эмблему.

1. С помощью нагревательной лампы разогрейте кузов и эмблему.


2. Снимите отслаивающуюся бумагу с эмблемы.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

Установите эмблему.

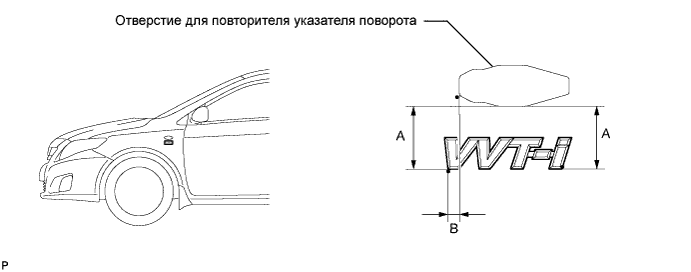

Для таблички VVT-i с левой стороны

Номинальные результаты измерений:

Участок	Измерение
А	37,2 мм (1,464 дюйма)
B	7,5 мм (0,295 дюйма)

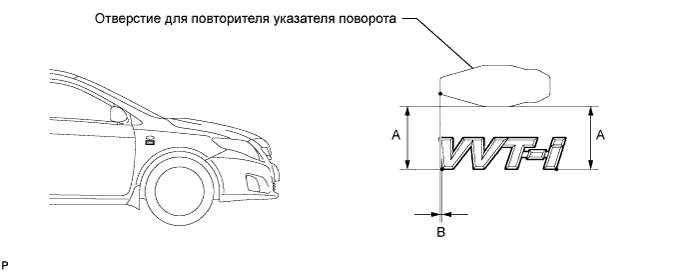

Номинальные результаты измерений:

Участок	Измерение
А	37,2 мм (1,464 дюйма)
B	0,2 мм (0,007 дюйма)

Установите повторитель указателя поворота в сборе. (Нажмите здесь)

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Очистите табличку данных изготовителя. (при повторном использовании таблички данных изготовителя)

1. С помощью нагревательной лампы разогрейте табличку данных изготовителя.


2. Снимите двухстороннюю клейкую ленту с таблички данных изготовителя.


3. Удалите остатки клейкой ленты чистящим средством.


4. Наклейте новую двухстороннюю клейкую ленту на табличку данных изготовителя.


Установите табличку данных изготовителя.

1. С помощью нагревательной лампы разогрейте кузов и табличку данных изготовителя.


2. Снимите отслаивающуюся бумагу с таблички данных изготовителя.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

Установите табличку данных изготовителя.

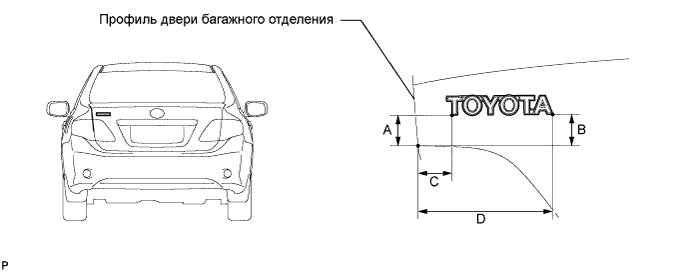

Номинальные результаты измерений:

Участок	Измерение
А	44,1 мм (1,736 дюйма)
B	43,7 мм (1,720 дюйма)
C	73,1 мм (2,877 дюйма)
D	149,1 мм (5,870 дюймов)

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Очистите табличку данных изготовителя. (при повторном использовании таблички данных изготовителя)

1. С помощью нагревательной лампы разогрейте табличку данных изготовителя.


2. Снимите двухстороннюю клейкую ленту с таблички данных изготовителя.


3. Удалите остатки клейкой ленты чистящим средством.


4. Наклейте новую двухстороннюю клейкую ленту на табличку данных изготовителя.


Установите табличку данных изготовителя.

1. С помощью нагревательной лампы разогрейте кузов и табличку данных изготовителя.


2. Снимите отслаивающуюся бумагу с таблички данных изготовителя.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

Установите табличку данных изготовителя.

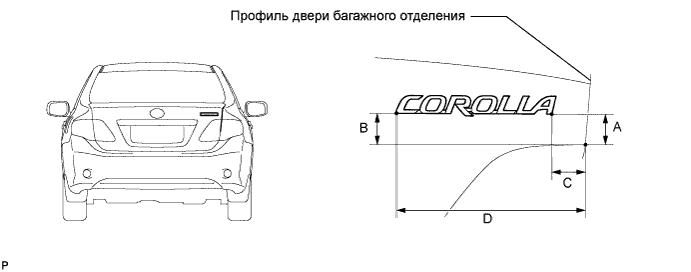

Номинальные результаты измерений:

Участок	Измерение
А	31,9 мм (1,255 дюйма)
B	33,2 мм (1,307 дюйма)
C	34,9 мм (1,374 дюйма)
D	201,5 мм (7,933 дюймов)

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Очистите табличку данных изготовителя. (при повторном использовании таблички данных изготовителя)

1. С помощью нагревательной лампы разогрейте табличку данных изготовителя.


2. Снимите двухстороннюю клейкую ленту с таблички данных изготовителя.


3. Удалите остатки клейкой ленты чистящим средством.


4. Наклейте новую двухстороннюю клейкую ленту на табличку данных изготовителя.


Установите табличку данных изготовителя.

1. С помощью нагревательной лампы разогрейте кузов и табличку данных изготовителя.


2. Снимите отслаивающуюся бумагу с таблички данных изготовителя.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

Установите табличку данных изготовителя.

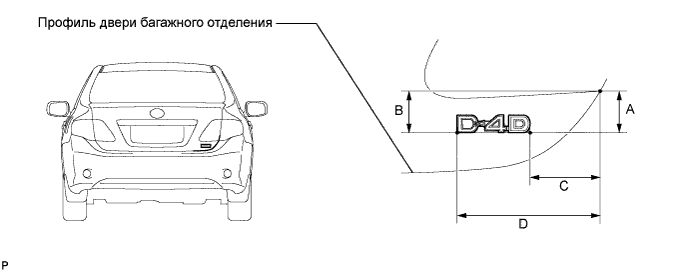

Номинальные результаты измерений:

Участок	Измерение
А	32,4 мм (1,275 дюйма)
B	33,5 мм (1,318 дюйма)
C	34 мм (1,338 дюйма)
D	140 мм (5,511 дюймов)

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Очистите эмблему. (При повторном использовании эмблемы.)

1. С помощью нагревательной лампы разогрейте эмблему.


2. Снимите двустороннюю клейкую ленту с эмблемы.


3. Удалите остатки клейкой ленты чистящим средством.


4. Наклейте новую двустороннюю клейкую ленту на эмблему.

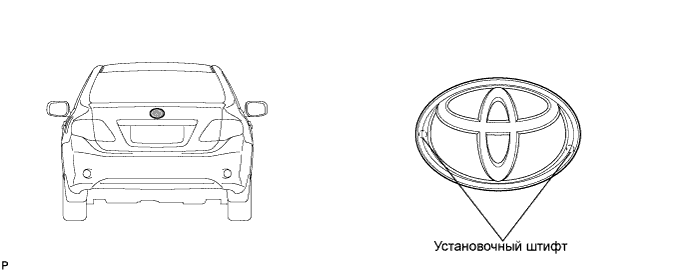

Установите эмблему.

1. С помощью нагревательной лампы разогрейте кузов и эмблему.


2. Снимите отслаивающуюся бумагу с эмблемы.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

Установите эмблему.
