Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Наружное Оборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Задний Бампер (Для Моделей С Кузовом Типа "Седан") -- Повторная Сборка |

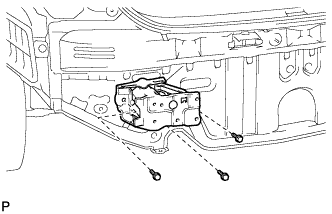

| 1. УСТАНОВИТЕ ЛЕВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ |
Установите кронштейн заднего бампера и закрепите его 3 болтами.
- Момент затяжки:
- 12 Н*м{122 кгс*см, 9 фунт-сила-футов}
 |
| 2. УСТАНОВИТЕ ПРАВЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА В СБОРЕ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.

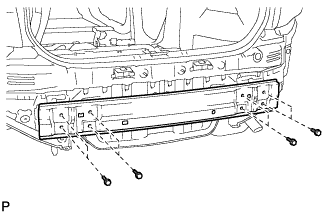

| 3. УСТАНОВИТЕ УСИЛИТЕЛЬ ЗАДНЕГО БАМПЕРА В СБОРЕ |
Установите усилитель заднего бампера в сборе и закрепите его 8 болтами.
- Момент затяжки:
- 12 Н*м{122 кгс*см, 9 фунт-сила-футов}
 |

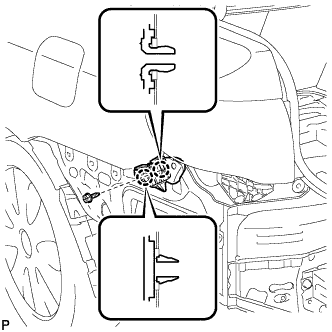

| 4. УСТАНОВИТЕ ВЕРХНИЙ ЛЕВЫЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА |
Введите в зацепление 2 захвата и установите левый верхний держатель заднего бампера.
 |
Вверните винт.

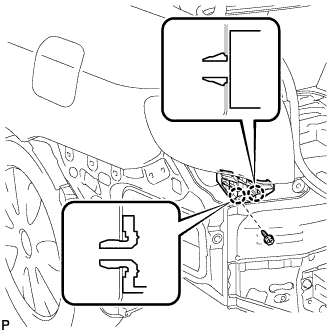

| 5. УСТАНОВИТЕ ВЕРХНИЙ ПРАВЫЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 6. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОПОРУ ЗАДНЕГО БАМПЕРА № 2 |
Введите в зацепление 2 захвата и установите левую боковую опору заднего бампера № 2.
 |
Вверните винт.
| 7. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОПОРУ ЗАДНЕГО БАМПЕРА № 2 |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.

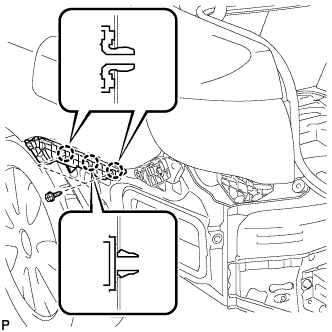

| 8. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОПОРУ ЗАДНЕГО БАМПЕРА |
Введите в зацепление 3 захвата и установите левую боковую опору заднего бампера.
 |
Вверните 2 винта.
| 9. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОПОРУ ЗАДНЕГО БАМПЕРА |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 10. УСТАНОВИТЕ ЛЕВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ |
Установите отражатель и закрепите его гайкой.
 |
| 11. УСТАНОВИТЕ ПРАВЫЙ УГОЛКОВЫЙ ОТРАЖАТЕЛЬ В СБОРЕ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
