Передний Бампер (Для Моделей С Кузовом Типа "Седан") -- Повторная Сборка |

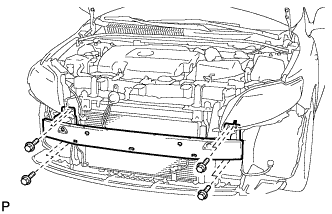

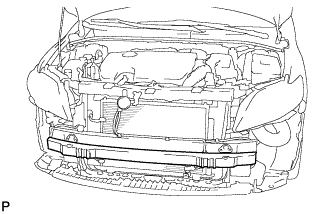

| 1. УСТАНОВИТЕ УСИЛИТЕЛЬ ПЕРЕДНЕГО БАМПЕРА В СБОРЕ |
Установите усилитель переднего бампера в сборе и закрепите его 8 болтами.
- Момент затяжки:
- 50 Н*м{510 кгс*см, 37 фунт-сила-футов}
 |
Введите в зацепление все зажимы.
 |

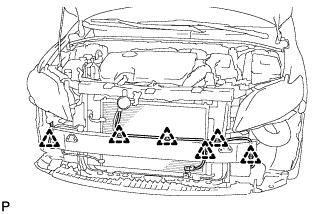

| 2. УСТАНОВИТЕ ПЕРЕДНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА |
Установите передний поглотитель энергии удара на усилитель переднего бампера.
 |

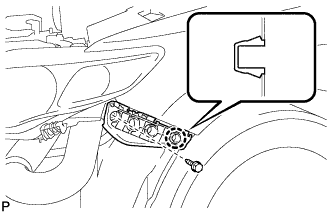

| 3. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОПОРУ ПЕРЕДНЕГО БАМПЕРА |
Введите в зацепление захват и установите левую боковую опору переднего бампера.
 |
Заверните болт.
| 4. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОПОРУ ПЕРЕДНЕГО БАМПЕРА |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 5. УСТАНОВИТЕ КРЫШКУ ЛЕВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА |
| 6. УСТАНОВИТЕ КРЫШКУ ПРАВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА |

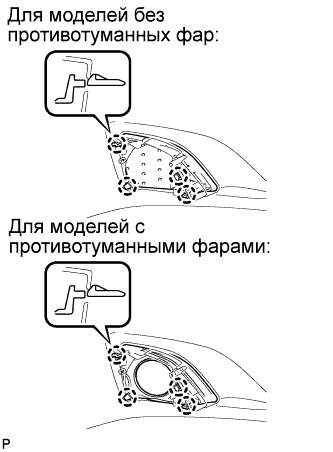

| 7. УСТАНОВИТЕ КОЛПАК ЛЕВОЙ ПРОТИВОТУМАННОЙ ФАРЫ |
Введите в зацепление 4 захвата и установите колпак левой противотуманной фары.
 |
| 8. УСТАНОВИТЕ КОЛПАК ПРАВОЙ ПРОТИВОТУМАННОЙ ФАРЫ |

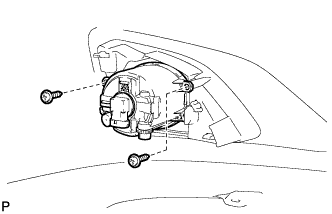

| 9. УСТАНОВИТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами) |
Установите противотуманную фару в сборе и закрепите ее 2 винтами.
 |
| 10. УСТАНОВИТЕ ПРАВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами) |

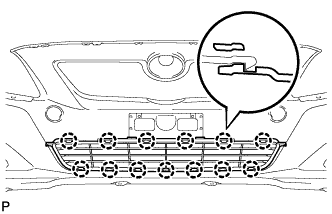

| 11. УСТАНОВИТЕ НИЖНЮЮ РЕШЕТКУ РАДИАТОРА |
Установите нижнюю решетку радиатора и закрепите ее 13 захватами.
 |
| 12. УСТАНОВИТЕ ШЛАНГ ОЧИСТИТЕЛЯ ФАР № 1 (для моделей с системой очистителей фар) |
Введите в зацепление 6 фиксаторов и установите шланг очистителя фар № 1.
 |
| 13. УСТАНОВИТЕ ПРИВОД ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар) |
Установите привод омывателя фар в сборе и закрепите его 2 винтами.
 |
Подсоедините шланг стеклоомывателя.
| 14. УСТАНОВИТЕ ПРИВОД ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар) |
| 15. УСТАНОВИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар) |
Введите в зацепление 2 захвата, чтобы закрепить форсунку омывателя фары в сборе.
 |
| 16. УСТАНОВИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ |

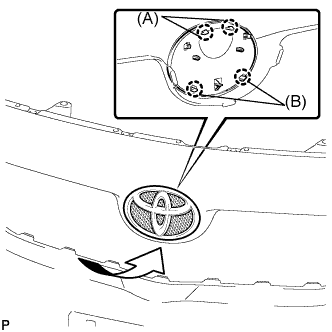

| 17. УСТАНОВИТЕ ЭМБЛЕМУ НА ПЕРЕДНЕЙ ПАНЕЛИ |
Введите в зацепление 2 захвата (A).
 |
Введите в зацепление 2 захвата (B) и установите эмблему на передней панели.

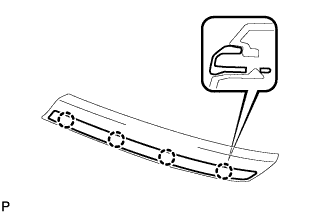

| 18. УСТАНОВИТЕ ЛЕВЫЙ МОЛДИНГ ВЕРХНЕЙ РЕШЕТКИ РАДИАТОРА |
Введите в зацепление 4 захвата и установите левый молдинг верхней решетки радиатора.
 |
| 19. УСТАНОВИТЕ ПРАВЫЙ МОЛДИНГ ВЕРХНЕЙ РЕШЕТКИ РАДИАТОРА |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.

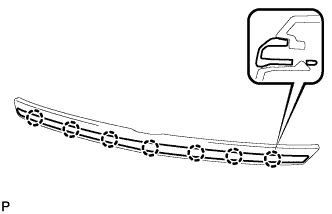

| 20. УСТАНОВИТЕ МОЛДИНГ НИЖНЕЙ РЕШЕТКИ РАДИАТОРА |
Введите в зацепление 7 захватов и установите молдинг нижней решетки радиатора.
 |
| 21. УСТАНОВИТЕ ЛЕВУЮ НИЖНЮЮ РЕШЕТКУ РАДИАТОРА |
Введите в зацепление захват и установите левую нижнюю решетку радиатора.
 |
Вверните 2 винта.
| 22. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ РЕШЕТКУ РАДИАТОРА |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.

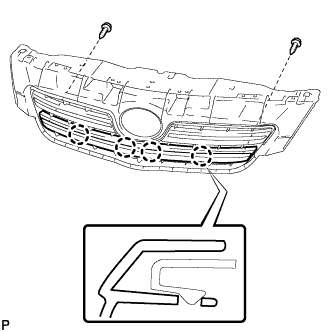

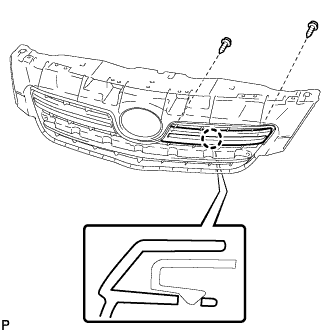

| 23. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ РЕШЕТКУ РАДИАТОРА В СБОРЕ |
Введите в зацепление 4 захвата и установите центральную решетку радиатора в сборе.
 |
Вверните 2 винта.

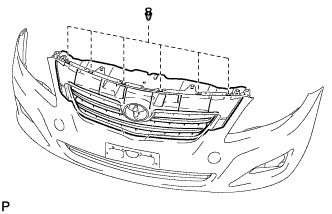

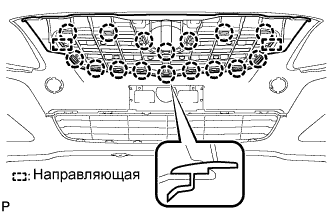

| 24. УСТАНОВИТЕ РЕШЕТКУ РАДИАТОРА |
Введите в зацепление 16 захватов и установите 2 направляющие и решетку радиатора.
 |
Установите 6 фиксаторов.
 |

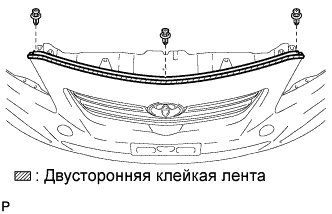

| 25. УСТАНОВИТЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И ПЕРЕДНЕЙ КОНЦЕВОЙ ПАНЕЛЬЮ |
Удалите остатки клейкой ленты чистящим средством.
Установите уплотнение между капотом и передней концевой панелью.
 |
Установите 3 фиксатора.
