Передний Бампер (Для Моделей С Кузовом Типа "Седан") -- Разборка |
| 1. СНИМИТЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И ПЕРЕДНЕЙ КОНЦЕВОЙ ПАНЕЛЬЮ |
Снимите 3 фиксатора.
 |
Снимите уплотнение между капотом и передней концевой панелью.
| 2. СНИМИТЕ РЕШЕТКУ РАДИАТОРА |
Снимите 6 фиксаторов.
 |
Расцепите 16 захватов и снимите 2 направляющие и решетку радиатора.
 |
| 3. СНИМИТЕ ЦЕНТРАЛЬНУЮ РЕШЕТКУ РАДИАТОРА В СБОРЕ |
Выверните 2 винта.
 |
Освободите 4 захвата и снимите центральную решетку радиатора в сборе.
| 4. СНИМИТЕ НИЖНЮЮ ЛЕВУЮ РЕШЕТКУ РАДИАТОРА |
Выверните 2 винта.
 |
Расцепите захват и снимите левую нижнюю решетку радиатора.
| 5. СНИМИТЕ НИЖНЮЮ ПРАВУЮ РЕШЕТКУ РАДИАТОРА |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 6. СНИМИТЕ МОЛДИНГ НИЖНЕЙ РЕШЕТКИ РАДИАТОРА |
Расцепите 7 захватов и снимите молдинг нижней решетки радиатора.
 |
| 7. СНИМИТЕ ЛЕВЫЙ МОЛДИНГ ВЕРХНЕЙ РЕШЕТКИ РАДИАТОРА |
Освободите 4 захвата и снимите левый молдинг верхней решетки радиатора.
 |
| 8. СНИМИТЕ ПРАВЫЙ МОЛДИНГ ВЕРХНЕЙ РЕШЕТКИ РАДИАТОРА |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.

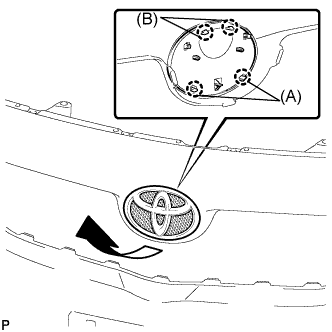

| 9. СНИМИТЕ ЭМБЛЕМУ НА ПЕРЕДНЕЙ ПАНЕЛИ |
Освободите 2 захвата (А).
 |
Освободите 2 захвата (B) и снимите эмблему на передней панели.
| 10. СНИМИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар) |
Отсоедините шланги омывателя фар.
Выдвиньте форсунку омывателя фары в сборе
 |
Освободите 2 захвата и снимите форсунку омывателя фары в сборе.
| 11. СНИМИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар) |
| 12. СНИМИТЕ ПРИВОД ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар) |
Выверните 2 винта и снимите привод омывателя фары в сборе.
 |
| 13. СНИМИТЕ ПРИВОД ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар) |
| 14. СНИМИТЕ ШЛАНГ ОЧИСТИТЕЛЯ ФАР № 1 (для моделей с системой очистителей фар) |
Освободите 6 фиксаторов и снимите шланг очистителя фар № 1.
 |
| 15. СНИМИТЕ НИЖНЮЮ РЕШЕТКУ РАДИАТОРА |
Расцепите 13 захватов и снимите нижнюю решетку радиатора.
 |
| 16. СНИМИТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами) |
Выверните 2 винта и снимите противотуманную фару в сборе.
 |
| 17. СНИМИТЕ ПРАВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами) |
| 18. СНИМИТЕ КОЛПАК ЛЕВОЙ ПРОТИВОТУМАННОЙ ФАРЫ |
Освободите 4 захвата и снимите колпак левой противотуманной фары.
 |
| 19. СНИМИТЕ КОЛПАК ПРАВОЙ ПРОТИВОТУМАННОЙ ФАРЫ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 20. СНИМИТЕ КРЫШКУ ЛЕВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА |
| 21. СНИМИТЕ КРЫШКУ ПРАВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА |
| 22. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОПОРУ ПЕРЕДНЕГО БАМПЕРА |
Выверните болт.
 |
Освободите захват и снимите левый боковую опору переднего бампера.
| 23. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОПОРУ ПЕРЕДНЕГО БАМПЕРА |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 24. СНИМИТЕ ПЕРЕДНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА |
Снимите передний поглотитель энергии удара с усилителя переднего бампера.
 |
| 25. СНИМИТЕ УСИЛИТЕЛЬ ПЕРЕДНЕГО БАМПЕРА В СБОРЕ |
Расцепите все зажимы.
 |
Выверните 8 болтов и снимите усилитель переднего бампера.
 |
