Передний Бампер (Для Моделей С Кузовом Типа "Хэтчбэк") -- Повторная Сборка |
| 1. УСТАНОВИТЕ УСИЛИТЕЛЬ ПЕРЕДНЕГО БАМПЕРА В СБОРЕ |
Установите усилитель переднего бампера в сборе и закрепите его 8 болтами.
- Момент затяжки:
- 50 Н*м{510 кгс*см, 37 фунт-сила-футов}
 |
Введите в зацепление все зажимы.
 |
| 2. УСТАНОВИТЕ ПЕРЕДНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА |
Установите передний поглотитель энергии удара на усилитель переднего бампера.
 |
| 3. УСТАНОВИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА |
Установите левый боковой держатель переднего бампера и закрепите его захватом.
 |
Заверните болт.
| 4. УСТАНОВИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ПЕРЕДНЕГО БАМПЕРА |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 5. УСТАНОВИТЕ КРЫШКУ ЛЕВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА |
| 6. УСТАНОВИТЕ КРЫШКУ ПРАВОГО ОТВЕРСТИЯ ПЕРЕДНЕГО БАМПЕРА |
| 7. УСТАНОВИТЕ ЛЕВЫЙ ПЕРЕДНИЙ СПОЙЛЕР |
Установите передний спойлер и закрепите его захватом.
 |
| 8. УСТАНОВИТЕ ПЕРЕДНИЙ СПОЙЛЕР |
Установите передний спойлер в направляющую и закрепите ее 8 захватами.
 |
Установите 2 фиксатора и вверните винт.
| 9. УСТАНОВИТЕ НИЖНЮЮ РЕШЕТКУ РАДИАТОРА |
Установите нижнюю решетку радиатора и закрепите ее 12 захватами.
 |
| 10. УСТАНОВИТЕ ШЛАНГ ОЧИСТИТЕЛЯ ФАР (для моделей с системой очистителей фар) |
Установите шланг очистителя фар и закрепите его 7 фиксаторами.
 |
| 11. УСТАНОВИТЕ ПРИВОД ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар) |
Установите привод омывателя фар в сборе и закрепите его 2 винтами.
 |
Подсоедините шланг стеклоомывателя.
| 12. УСТАНОВИТЕ ПРИВОД ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар) |
| 13. УСТАНОВИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар) |
Введите в зацепление 2 захвата, чтобы закрепить форсунку омывателя фары в сборе.
 |
| 14. УСТАНОВИТЕ ФОРСУНКУ ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ (для моделей с системой очистителей фар) |

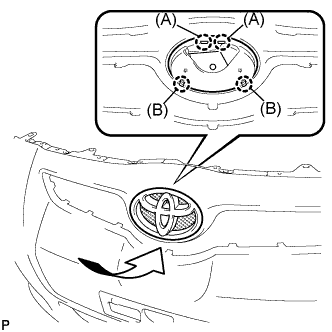

| 15. УСТАНОВИТЕ ЭМБЛЕМУ НА ПЕРЕДНЕЙ ПАНЕЛИ |
Введите в зацепление 2 захвата (A).
 |
Введите в зацепление 2 захвата (B) и установите эмблему на передней панели.
| 16. УСТАНОВИТЕ РЕШЕТКУ РАДИАТОРА |
Введите в зацепление 13 захватов и установите 2 направляющие и решетку радиатора.
 |
Установите 6 фиксаторов.
 |
| 17. УСТАНОВИТЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И КОНЦЕВОЙ ПАНЕЛЬЮ |
Удалите остатки клейкой ленты чистящим средством.
Снимите отслаивающуюся бумагу с уплотнения между капотом и концевой панелью.
Установите новое уплотнение между капотом и концевой панелью.
 |
Установите 3 фиксатора.
| 18. УСТАНОВИТЕ КОЛПАК ЛЕВОЙ ПРОТИВОТУМАННОЙ ФАРЫ (для моделей без противотуманных фар) |
Введите в зацепление 5 захватов и установите колпак левой противотуманной фары.
 |
Заверните винт.
| 19. УСТАНОВИТЕ КОЛПАК ПРАВОЙ ПРОТИВОТУМАННОЙ ФАРЫ (для моделей без противотуманных фар) |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 20. УСТАНОВИТЕ КОЛПАК ЛЕВОЙ ПРОТИВОТУМАННОЙ ФАРЫ (для моделей с противотуманными фарами) |
Введите в зацепление 5 захватов и установите колпак левой противотуманной фары.
 |
Заверните 2 винта.
| 21. УСТАНОВИТЕ КОЛПАК ПРАВОЙ ПРОТИВОТУМАННОЙ ФАРЫ (для моделей с противотуманными фарами) |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 22. УСТАНОВИТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами) |
Установите противотуманную фару в сборе и закрепите ее 3 винтами.
 |
| 23. УСТАНОВИТЕ ПРАВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ (для моделей с противотуманными фарами) |
