Устройство Блокировки Топливной Крышки (Для 5-Дверных Моделей С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

Освободите 2 захвата и снимите щиток наружной направляющей сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

Освободите 2 захвата и снимите щиток наружной направляющей сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

Освободите 2 захвата и снимите щиток наружной направляющей сиденья.

Отцепите захват.

Отсоедините направляющую и снимите щиток внутренней направляющей сиденья.

Освободите 2 захвата и снимите щиток внутренней направляющей сиденья.

Освободите 2 захвата и снимите щиток внутренней направляющей сиденья.

Выверните 2 болта с задней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

Выверните 2 болта с передней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в центральное положение. Затем с помощью ручки отпускания регулятора наклона переместите спинку сиденья в вертикальное положение.

Отсоедините разъемы, расположенные под сиденьем.

Снимите сиденье.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Выверните 2 болта с задней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

Выверните 2 болта с передней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в центральное положение. Затем с помощью ручки отпускания регулятора наклона переместите спинку сиденья в вертикальное положение.

Отсоедините разъемы, расположенные под сиденьем.

Снимите сиденье.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Выверните 2 болта с задней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

Выверните 2 болта с передней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в центральное положение. Затем с помощью ручки отпускания регулятора наклона переместите спинку сиденья в вертикальное положение.

Отсоедините разъемы, расположенные под сиденьем.

Снимите сиденье.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

С помощью отвертки расцепите 2 фиксатора.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите 2 фиксатора.

Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.

Освободите 4 захвата и снимите накладку петли подушки заднего сиденья № 1.

Освободите 4 захвата и снимите накладку петли подушки заднего сиденья № 2.

Выверните 2 болта с передней стороны левого заднего сиденья в сборе.

Снимите 2 фиксатора.

Наклоните левое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта, и снимите левое заднее сиденье в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Освободите 10 захватов и снимите опорную накладку передней левой двери.

Освободите 2 фиксатора.

Освободите направляющую и снимите боковую облицовочную накладку с левой стороны кожуха.

Снимите уплотнитель обшивки проема левой передней двери.

Освободите 8 захватов и снимите опорную накладку левой задней двери.

Снимите уплотнитель обшивки проема левой задней двери.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.

Выверните болт и отсоедините левый передний ремень с катушкой и преднатяжителем в сборе от пола.

Освободите 4 захвата и 2 фиксатора и снимите нижнюю облицовочную накладку левой средней стойки кузова.

Расцепите 2 подвесных кронштейна.

Освободите 2 штифта и снимите панель облицовки отделения для мелких вещей.

Снимите коврик заднего пола.

Снимите коврик заднего пола.

Освободите направляющую и снимите напольную коробку полки багажного отделения.

Отверните 2 гайки.

Освободите направляющую и снимите правую напольную коробку полки багажного отделения.

Отверните 2 гайки и снимите левую напольную коробку полки багажного отделения.

Выверните болт и снимите защелку ремня для удержания багажа.

УКАЗАНИЕ:

Порядок выполнения работ одинаков для правой и левой стороны.

Освободите 10 захватов и снимите облицовочную накладку полки багажного отделения.

Освободите 10 захватов и снимите облицовочную накладку полки багажного отделения.

Выверните болт и снимите петлю спинки заднего сиденья.

Освободите 6 захвата и 2 фиксатора и снимите левую боковую накладку заднего сиденья.

Выверните болт и снимите защелку ремня для удержания багажа.

При помощи отвертки освободите захват.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Отсоедините разъем и снимите лампу освещения салона № 2 в сборе.

Освободите 3 захвата и 4 фиксатора и снимите левую боковую облицовочную панель полки багажного отделения.

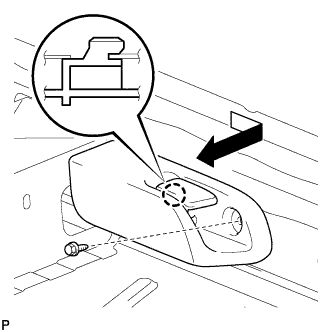

Выверните болт.

Расцепите захват и отсоедините рычаг открывания устройства блокировки топливной крышки, как показано на рисунке.

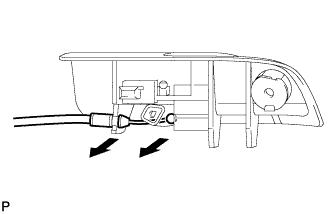

Отсоедините трос устройства блокировки топливной крышки, как показано на рисунке.

Расцепите зажим и отсоедините трос устройства блокировки топливной крышки, как показано на рисунке.

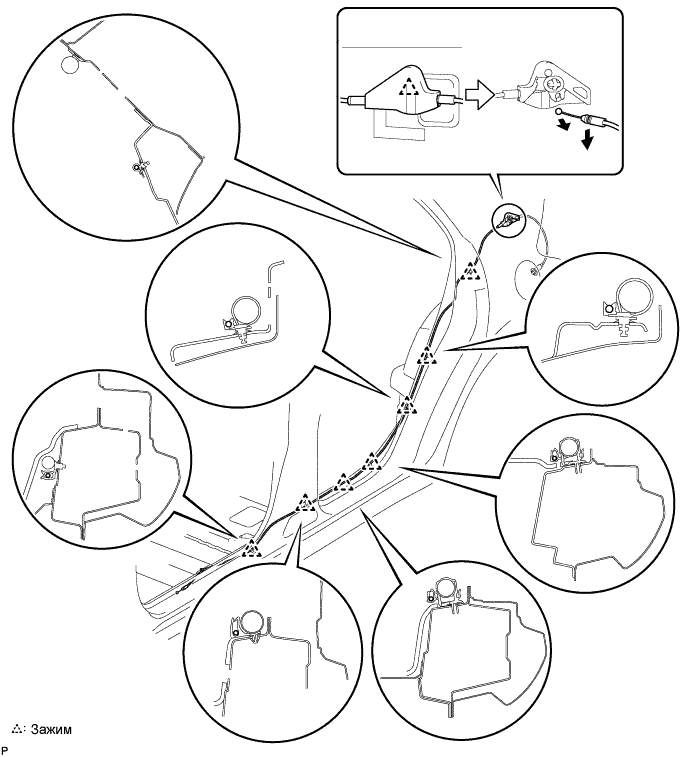

Расцепите 7 зажимов и снимите трос устройства блокировки топливной крышки.

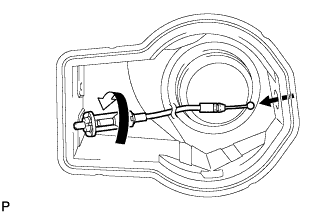

Снимите трос устройства блокировки топливной крышки, как показано на рисунке.

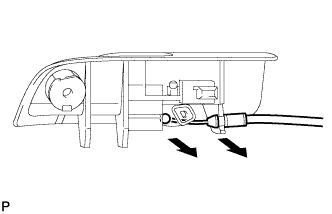

Отсоедините трос устройства блокировки топливной крышки, как показано на рисунке.

Расцепите зажим и отсоедините трос устройства блокировки топливной крышки, как показано на рисунке.

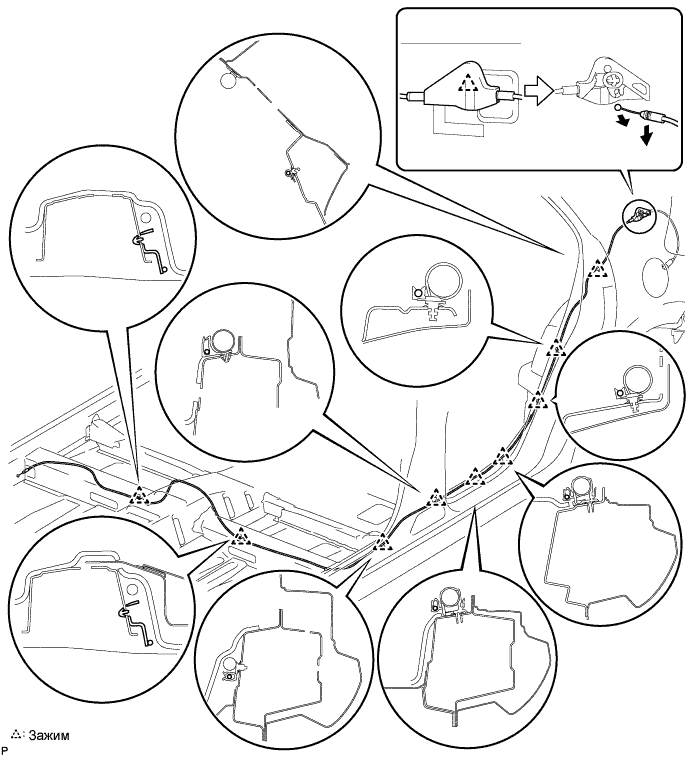

Расцепите 9 зажимов и снимите трос устройства блокировки топливной крышки.

Снимите трос устройства блокировки топливной крышки, как показано на рисунке.
