Устройство Блокировки Топливной Крышки (Для 5-Дверных Моделей С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

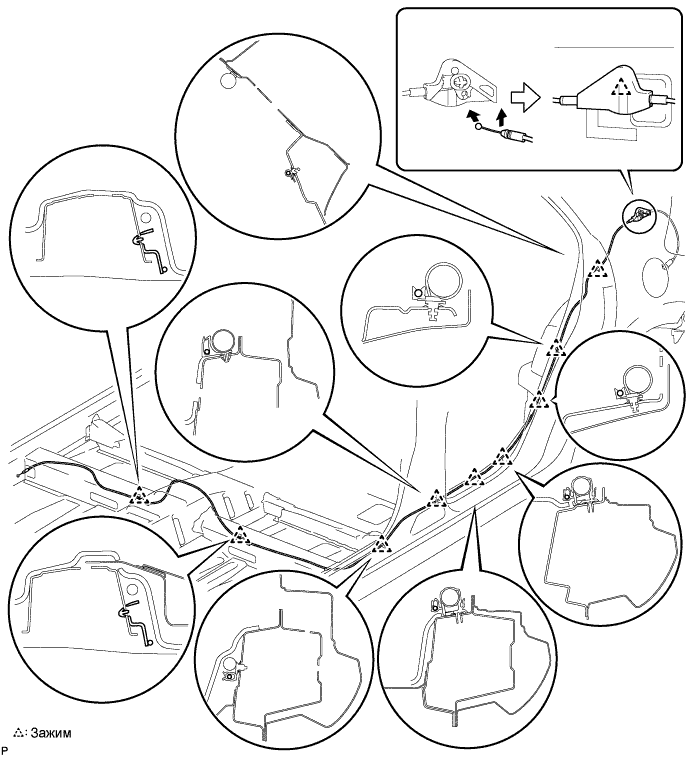

Установите трос устройства блокировки топливной крышки, как показано на рисунке.

Установите трос устройства блокировки топливной крышки и закрепите его 7 зажимами.

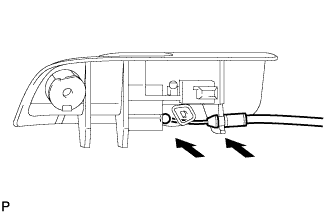

Подсоедините трос устройства блокировки топливной крышки и закрепите его зажимом, как показано на рисунке.

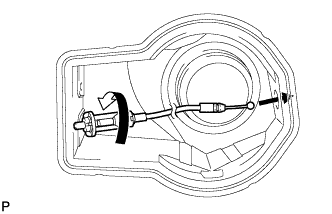

Подсоедините трос устройства блокировки топливной крышки, как показано на рисунке.

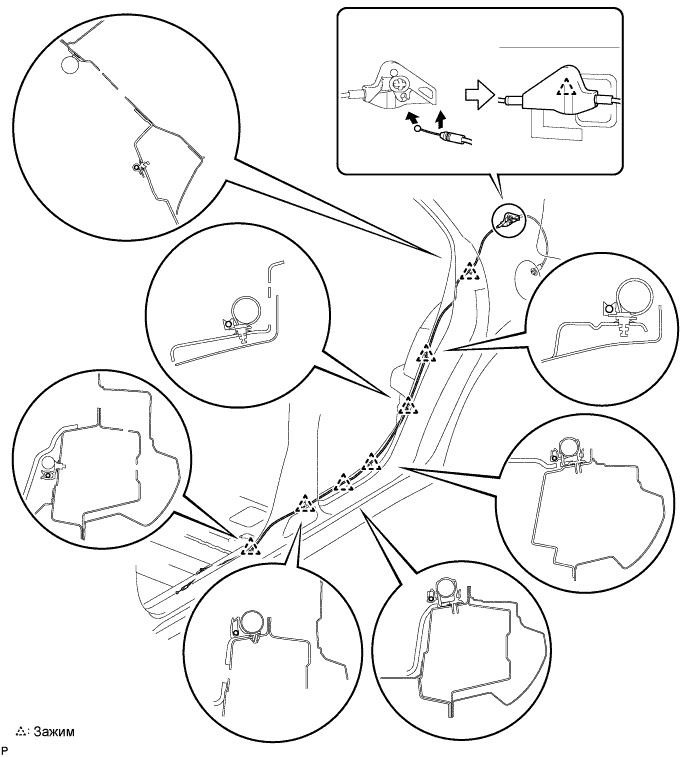

Установите трос устройства блокировки топливной крышки, как показано на рисунке.

Установите трос устройства блокировки топливной крышки и закрепите его 9 зажимами.

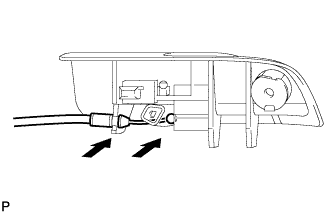

Подсоедините трос устройства блокировки топливной крышки и закрепите его зажимом, как показано на рисунке.

Подсоедините трос устройства блокировки топливной крышки, как показано на рисунке.

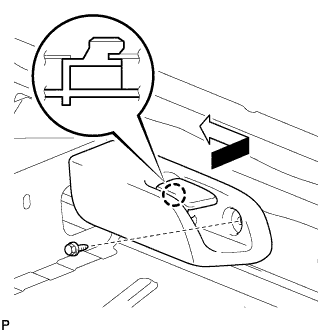

Введите захват в зацепление, как показано на рисунке.

Установите устройство блокировки топливной крышки и закрепите его болтом.

Момент затяжки:

5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

Установите левую боковую облицовочную панель полки багажного отделения и закрепите ее 3 захватами и 4 фиксаторами.

ПРИМЕЧАНИЕ:

После установки убедитесь, что уплотнитель проема двери багажного отделения не зажат левой боковой облицовочной панелью полки багажного отделения.

Подсоедините разъем.

Установите лампу освещения салона № 2 и закрепите ее захватом.

Установите защелку ремня для удержания багажа и закрепите ее болтом.

Установите левую боковую накладку заднего сиденья и закрепите ее 6 захватами и 2 фиксаторами.

Установите петлю спинки заднего сиденья и закрепите ее болтом.

Момент затяжки:

18 Н*м{185 кгс*см, 13 фунт-сила-футов}

Установите облицовочную накладку полки багажного отделения и закрепите ее 10 захватами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает облицовочной накладке полки багажного отделения.

Установите облицовочную накладку полки багажного отделения и закрепите ее 10 захватами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает облицовочной накладке полки багажного отделения.

Установите защелку ремня для удержания багажа и закрепите ее болтом.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Установите левую напольную коробку полки багажного отделения и закрепите ее 2 гайками.

Введите в зацепление направляющую.

Установите правую напольную коробку полки багажного отделения и закрепите ее 2 гайками.

Установите напольную коробку полки багажного отделения и введите в зацепление направляющую.

Установите коврик заднего пола.

Установите коврик заднего пола.

Введите в зацепление 2 штыря.

Подсоедините 2 подвесных кронштейна и установите панель облицовки отделения для мелких вещей.

Установите нижнюю облицовочную накладку левой средней стойки кузова и закрепите ее 4 фиксаторами и 2 захватами.

Закрепите передний левый ремень с катушкой и преднатяжителем в сборе со стороны пола болтом.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

Зацепите 3 захвата и установите накладку крепления поясного ремня безопасности.

Совместите метку совмещения (желтую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите опорную накладку левой задней двери и закрепите ее 8 фиксаторами.

Совместите метку совмещения (розовую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите боковую облицовочную накладку с левой стороны кожуха и закрепите ее 2 фиксаторами и направляющей.

Установите опорную накладку передней левой двери и закрепите ее 10 захватами.

Закрепите правый передний ремень с катушкой и преднатяжителем в сборе со стороны пола болтом.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

Совместите метку совмещения (белую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Совместите метку совмещения (синюю) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите левое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 2.

Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 1.

Подсоедините разъем.

Установите крышку вещевого ящика в облицовке туннеля пола и закрепите ее 4 фиксаторами.

Установите переднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Подсоедините разъемы под сиденьем.

Временно закрепите переднее сиденье в сборе 4 болтами.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

Затяните 2 болта на передней стороне сиденья.

Момент затяжки:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

УКАЗАНИЕ:

Затягивайте болты в порядке, указанном на рисунке.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

Затяните 2 болта на задней стороне сиденья.

Момент затяжки:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

УКАЗАНИЕ:

Затягивайте болты в порядке, указанном на рисунке.

Установите переднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Подсоедините разъемы под сиденьем.

Временно закрепите переднее сиденье в сборе 4 болтами.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

Затяните 2 болта на передней стороне сиденья.

Момент затяжки:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

УКАЗАНИЕ:

Затягивайте болты в порядке, указанном на рисунке.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

Затяните 2 болта на задней стороне сиденья.

Момент затяжки:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

УКАЗАНИЕ:

Затягивайте болты в порядке, указанном на рисунке.

Установите переднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Подсоедините разъемы под сиденьем.

Временно закрепите переднее сиденье в сборе 4 болтами.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

Затяните 2 болта на передней стороне сиденья.

Момент затяжки:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

УКАЗАНИЕ:

Затягивайте болты в порядке, указанном на рисунке.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

Затяните 2 болта на задней стороне сиденья.

Момент затяжки:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

УКАЗАНИЕ:

Затягивайте болты в порядке, указанном на рисунке.

При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.

При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.

При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.

Вставьте направляющую.

Введите в зацепление захват и установите щиток внутренней направляющей сиденья.

Введите в зацепление 2 захвата и установите щиток внутренней направляющей сиденья.

Введите в зацепление 2 захвата и установите щиток внутренней направляющей сиденья.

Введите в зацепление 2 захвата и установите щиток наружной направляющей сиденья.

Введите в зацепление 2 захвата и установите щиток наружной направляющей сиденья.

Введите в зацепление 2 захвата и установите щиток наружной направляющей сиденья.

При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.

При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.

При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.

Для моделей с системой подогрева сидений:
Проверьте работу подогревателя сиденья.

1. Поверните замок зажигания в положение ON (ВКЛ).


2. Включите переключатель подогревателя сиденья.


3. Подождите не менее 5 мин и удостоверьтесь, что поверхность сиденья стала теплой.


Для моделей с системой подогрева сидений:
Проверьте работу подогревателя сиденья.

1. Поверните замок зажигания в положение ON (ВКЛ).


2. Включите переключатель подогревателя сиденья.


3. Подождите не менее 5 мин и удостоверьтесь, что поверхность сиденья стала теплой.


Для моделей с системой подогрева сидений:
Проверьте работу подогревателя сиденья.

1. Поверните замок зажигания в положение ON (ВКЛ).


2. Включите переключатель подогревателя сиденья.


3. Подождите не менее 5 мин и удостоверьтесь, что поверхность сиденья стала теплой.
