Устройство Блокировки Топливной Крышки (Для Моделей С Кузовом Типа Седан) Снятие. Corolla ZZE150

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

Освободите 2 захвата и снимите щиток наружной направляющей сиденья.

Отцепите захват.

Отсоедините направляющую и снимите щиток внутренней направляющей сиденья.

Выверните 2 болта с задней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

Выверните 2 болта с передней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в центральное положение. Затем с помощью ручки отпускания регулятора наклона переместите спинку сиденья в вертикальное положение.

Отсоедините разъемы, расположенные под сиденьем.

Снимите сиденье.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.

Освободите 3 захвата и фиксатор и снимите правую нижнюю отделочную накладку панели приборов.

Выверните 2 винта <В>.

Освободите 2 захвата.

Отсоедините все разъемы и снимите ящик панели приборов в сборе.

Освободите 3 захвата.

Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Освободите 3 захвата.

Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

С помощью отвертки расцепите 8 фиксаторов и снимите верхнюю панель консоли.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите коврик вещевого ящика в облицовке туннеля пола.

Освободите 8 захватов и снимите опорную накладку передней левой двери.

Освободите фиксатор и направляющую и снимите боковую облицовочную накладку с левой стороны кожуха.

Снимите уплотнитель обшивки проема левой передней двери.

Освободите 10 захватов и снимите опорную накладку левой задней двери.

Снимите уплотнитель обшивки проема левой задней двери.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.

Выверните болт и отсоедините левый передний ремень с катушкой и преднатяжителем в сборе от пола.

Освободите 2 захвата и 2 фиксатора и снимите нижнюю облицовочную накладку левой средней стойки кузова.

Отцепите 2 передних крепления подушки сиденья от кузова автомобиля.

ПРИМЕЧАНИЕ:

Поскольку рама подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.


2. Повторите рассмотренную выше операцию для другого крепления.


Отсоедините 2 задних крепления подушки сиденья от спинки сиденья.

Снимите подушку сиденья.

Выверните болт.

Освободите направляющую и снимите боковую спинку левого заднего сиденья в сборе.

Выверните болт.

Освободите направляющую и снимите боковую спинку правого заднего сиденья в сборе.

Освободите 2 захвата и 2 фиксатора и снимите левую боковую накладку заднего сиденья.

Освободите захват и 2 направляющие и снимите внутреннюю левую боковую панель облицовки крыши, как показано на рисунке.

Освободите 4 фиксатора и 2 направляющие и снимите внутреннюю левую боковую облицовку крыши в сборе.

Освободите 4 захвата и снимите заглушку отверстия ремня облицовки отделения для мелких вещей.

Отсоедините разъем.

Освободите 3 захвата и 5 фиксаторов.

Вытяните ремень из прорези и снимите панель облицовки отделения для мелких вещей в сборе.

Освободите 3 фиксатора и 5 захватов.

Вытяните ремень из прорези и снимите панель облицовки отделения для мелких вещей в сборе.

Снимите 5 фиксаторов.

Расцепите 3 захвата и снимите разделительную панель салона.

Снимите чехол запасного колеса.

С помощью съемника фиксаторов освободите 2 фиксатора.

Освободите 8 захватов и снимите отделочную пластину заднего пола.

Расцепите 2 фиксатора и снимите левую внутреннюю облицовочную накладку багажного отделения.

Выверните винт.

Освободите захват и отсоедините рычаг отпирания замка двери багажного отделения, как показано на рисунке.

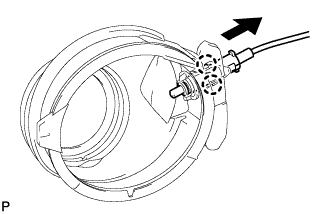

Отсоедините трос устройства блокировки топливной крышки.

Расцепите 2 захвата и отсоедините трос устройства блокировки топливной крышки.

Расцепите 6 зажимов и снимите трос устройства блокировки топливной крышки.

Отсоедините трос устройства блокировки топливной крышки.

Расцепите 2 захвата и отсоедините трос устройства блокировки топливной крышки.

Расцепите 8 зажимов и снимите трос устройства блокировки топливной крышки.
