Устройство Блокировки Топливной Крышки (Для Моделей С Кузовом Типа Седан) Установка. Corolla ZZE150

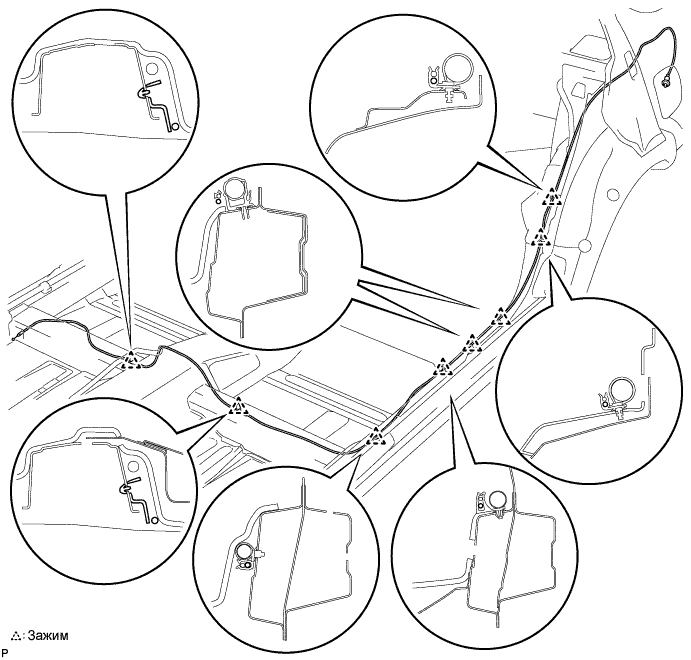

Введите в зацепление 6 зажимов.

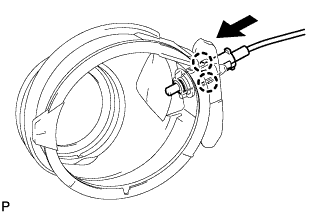

Подсоедините трос устройства блокировки топливной крышки и закрепите его 2 захватами.

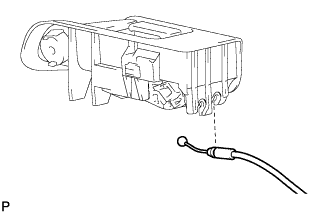

Подсоедините трос устройства блокировки топливной крышки.

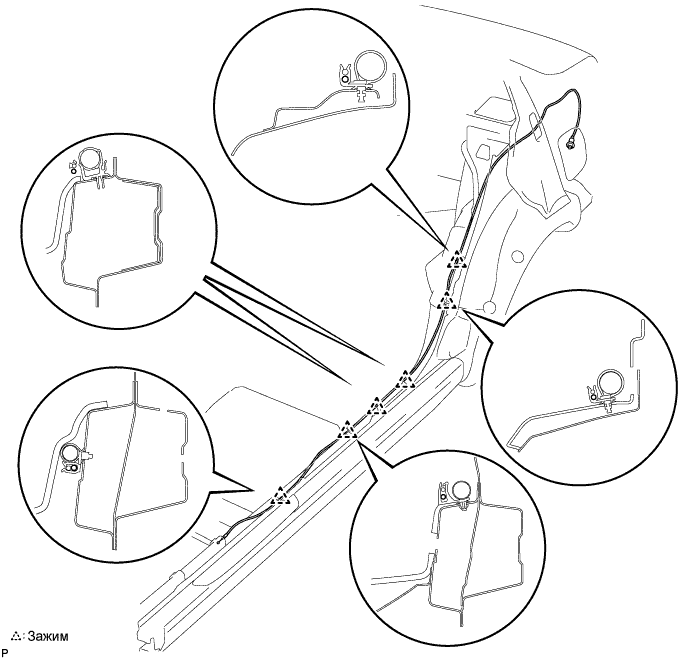

Введите в зацепление 8 зажимов.

Подсоедините трос устройства блокировки топливной крышки и закрепите его 2 захватами.

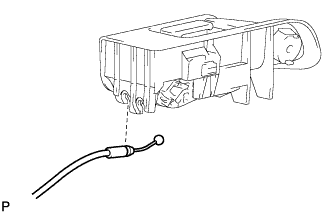

Подсоедините трос устройства блокировки топливной крышки.

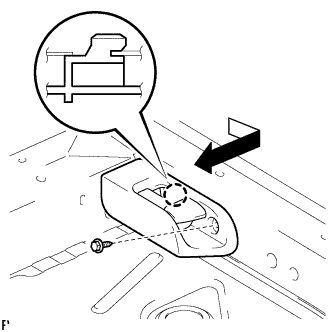

Введите захват в зацепление, как показано на рисунке.

Установите рычаг отпирания замка двери багажного отделения и закрепите его винтом.

Момент затяжки:

5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

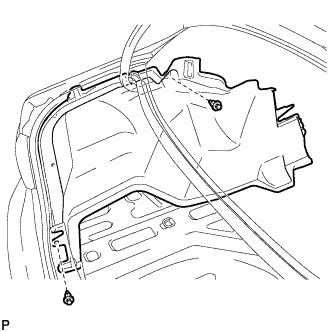

Установите левую внутреннюю облицовочную накладку багажного отделения и закрепите ее 2 фиксаторами.

Введите в зацепление 8 захватов и установите отделочную пластину заднего пола.

Установите 2 фиксатора.

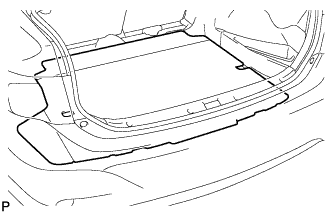

Установите чехол запасного колеса.

Введите в зацепление 3 захвата.

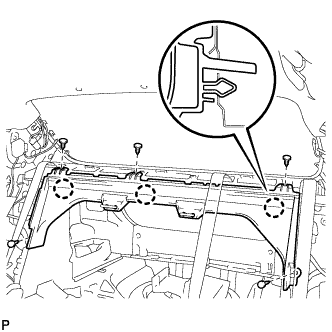

Установите разделительную панель салона и закрепите ее 5 фиксаторами.

Пропустите 3 ремня через прорези.

Установите панель облицовки отделения для мелких вещей в сборе и закрепите ее 3 фиксаторами и 5 захватами.

Подсоедините разъем.

Пропустите 3 ремня через прорези.

Установите панель облицовки отделения для мелких вещей в сборе и закрепите ее 3 фиксаторами и 5 захватами.

Установите заглушку отверстия ремня облицовки отделения для мелких вещей и закрепите ее 4 захватами.

Установите внутреннюю левую боковую облицовку крыши и закрепите ее 4 фиксаторами и 2 направляющими.

Установите внутреннюю левую боковую панель облицовки крыши, как показано на рисунке, и закрепите ее захватом и 2 направляющими.

Установите левую боковую накладку заднего сиденья и закрепите ее 2 захватами и 2 фиксаторами.

Введите в зацепление направляющую.

Установите боковую спинку левого заднего сиденья в сборе и закрепите ее болтом.

Момент затяжки:

7,8 Н*м{80 кгс*см, 69 фунт-сила-дюймов}

Введите в зацепление направляющую.

Установите боковую спинку правого заднего сиденья в сборе и закрепите ее болтом.

Момент затяжки:

7,8 Н*м{80 кгс*см, 69 фунт-сила-дюймов}

Установите 2 задних крепления подушки сиденья на спинку сиденья.

Закрепите 2 передних крепления подушки сиденья на кузове автомобиля.

Убедитесь, что подушка сиденья установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.

Закрепите правый передний ремень с катушкой и преднатяжителем в сборе со стороны пола болтом.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

Совместите сборочную метку (белую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема правой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Совместите сборочную метку (зеленую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема правой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите нижнюю облицовочную накладку левой средней стойки кузова и закрепите ее 2 фиксаторами и 2 захватами.

Закрепите передний левый ремень с катушкой и преднатяжителем в сборе со стороны пола болтом.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

Зацепите 3 захвата и установите накладку крепления поясного ремня безопасности.

Совместите сборочную метку (желтую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема левой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите опорную накладку левой задней двери и закрепите ее 10 фиксаторами.

Совместите сборочную метку (розовую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите боковую облицовочную накладку с левой стороны кожуха и закрепите ее фиксатором и направляющей.

Установите опорную накладку передней левой двери и закрепите ее 8 захватами.

Установите коврик вещевого ящика в облицовке туннеля пола.

Установите верхнюю панель консоли и закрепите ее 8 фиксаторами.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

Введите в зацепление 2 захвата.

Установите ящик панели приборов и закрепите ее 2 винтами <B>.

Введите в зацепление 3 захвата и фиксатор и установите левую нижнюю отделочную накладку панели приборов.

Введите в зацепление 3 захвата и фиксатор и установите правую нижнюю отделочную накладку панели приборов

Установите переднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Подсоедините разъемы под сиденьем.

Временно закрепите переднее сиденье в сборе 4 болтами.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

Затяните 2 болта на передней стороне сиденья.

Момент затяжки:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

УКАЗАНИЕ:

Затягивайте болты в порядке, указанном на рисунке.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

Затяните 2 болта на задней стороне сиденья.

Момент затяжки:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

УКАЗАНИЕ:

Затягивайте болты в порядке, указанном на рисунке.

При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.

Вставьте направляющую.

Введите в зацепление захват и установите щиток внутренней направляющей сиденья.

Введите в зацепление 2 захвата и установите щиток наружной направляющей сиденья.

При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.

Для моделей с системой подогрева сидений:
Проверьте работу подогревателя сиденья.

1. Поверните замок зажигания в положение ON (ВКЛ).


2. Включите переключатель подогревателя сиденья.


3. Подождите не менее 5 мин и удостоверьтесь, что поверхность сиденья стала теплой.
