Обивка Крыши (Для 5-Дверных Моделей С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

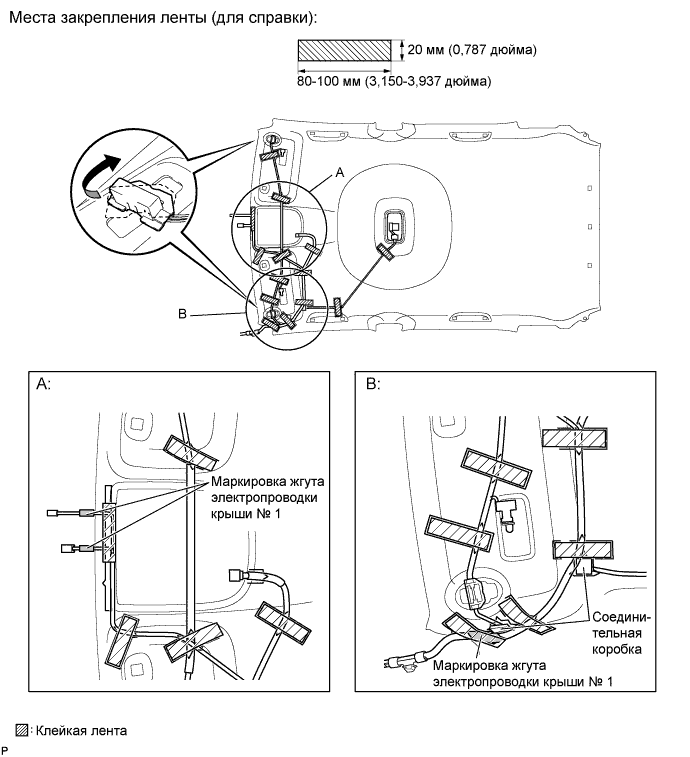

Для моделей без датчика дождя:

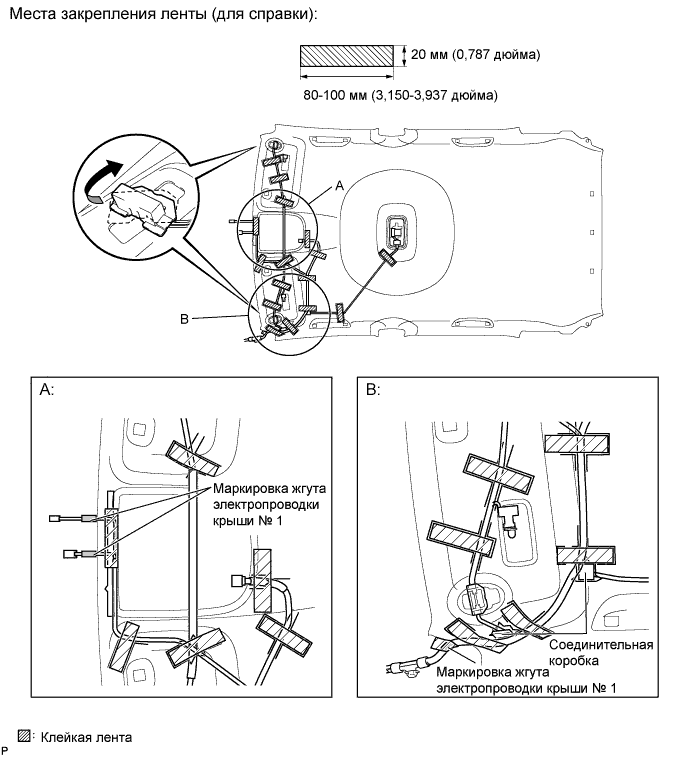

1. Предварительно установите жгут электропроводки крыши № 1, выровняв его по меткам на обивке крыши в сборе.


2. Поверните разъемы противосолнечных козырьков примерно на 90°, чтобы установить разъемы на обивке крыши.






3. Наклейте клейкую ленту в местах, показанных на рисунке.








   УКАЗАНИЕ:

   1. Совместите маркировку жгута электропроводки крыши № 1 в зоне B на рисунке с контрольной точкой на обивке крыши в сборе.

   2. Совместите соединительные коробки с маркировкой на обивке крыши в сборе.

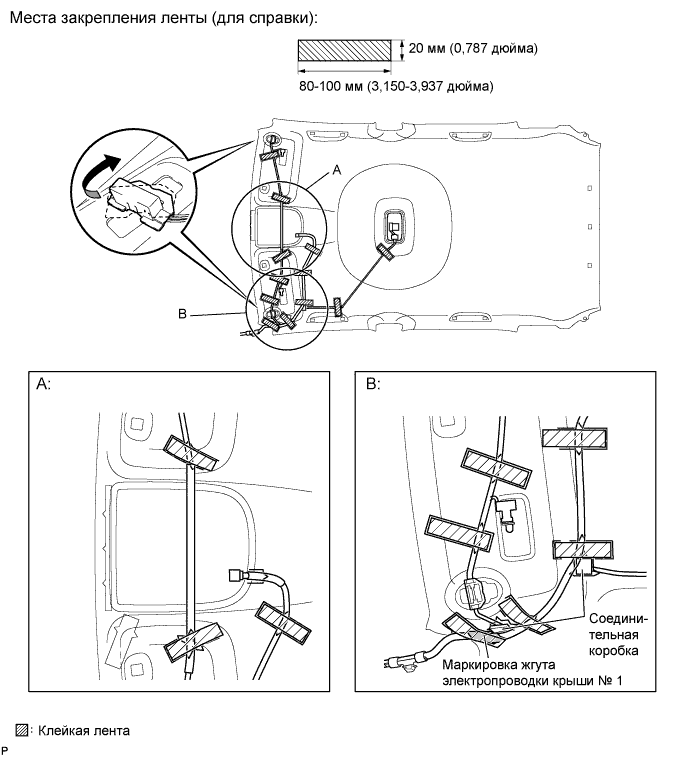

Для моделей с датчиком дождя:

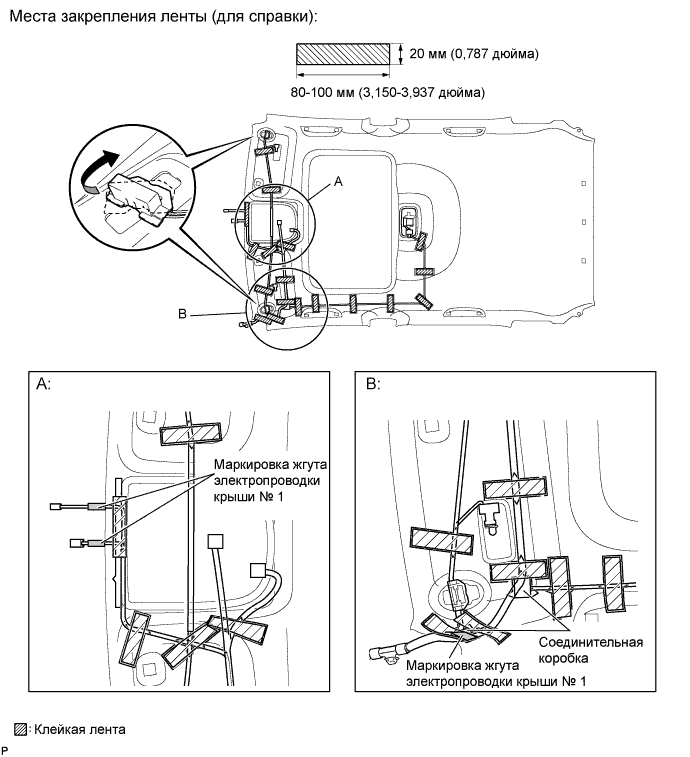

1. Предварительно установите жгут электропроводки крыши № 1, выровняв его по меткам на обивке крыши в сборе.


2. Поверните разъемы противосолнечных козырьков примерно на 90°, чтобы установить разъемы на обивке крыши.






3. Наклейте клейкую ленту в местах, показанных на рисунке.








   УКАЗАНИЕ:

   1. Совместите маркировку жгута электропроводки крыши № 1 в зоне A на рисунке с отметками на обивке крыши в сборе.

   2. Совместите маркировку жгута электропроводки крыши № 1 в зоне B на рисунке с контрольной точкой на обивке крыши в сборе.

   3. Совместите соединительные коробки с маркировкой на обивке крыши в сборе.

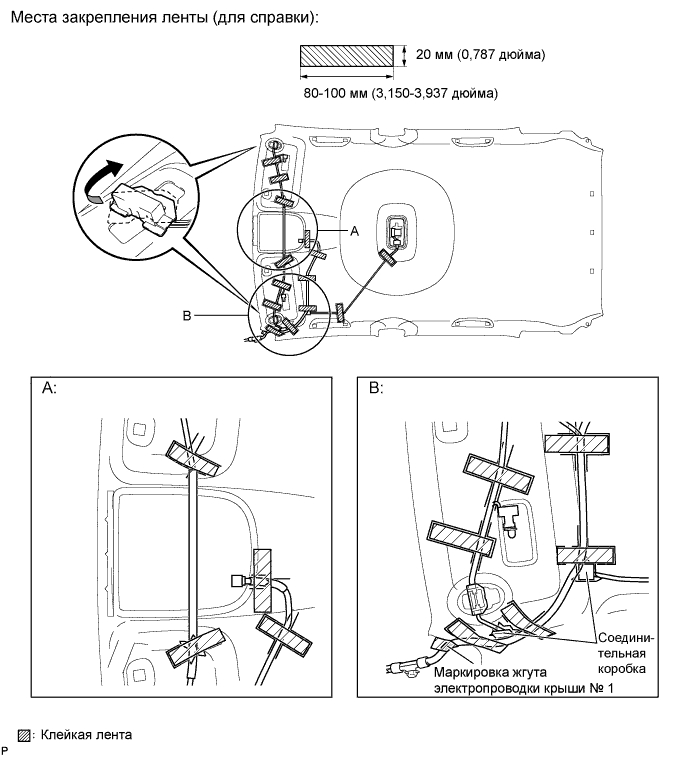

Для моделей без датчика дождя:

1. Предварительно установите жгут электропроводки крыши № 1, выровняв его по меткам на обивке крыши в сборе.


2. Поверните разъемы противосолнечных козырьков примерно на 90°, чтобы установить разъемы на обивке крыши.






3. Наклейте клейкую ленту в местах, показанных на рисунке.








   УКАЗАНИЕ:

   1. Совместите маркировку жгута электропроводки крыши № 1 в зоне B на рисунке с контрольной точкой на обивке крыши в сборе.

   2. Совместите соединительные коробки с маркировкой на обивке крыши в сборе.


Для моделей с датчиком дождя:

1. Предварительно установите жгут электропроводки крыши № 1, выровняв его по меткам на обивке крыши в сборе.


2. Поверните разъемы противосолнечных козырьков примерно на 90°, чтобы установить разъемы на обивке крыши.






3. Наклейте клейкую ленту в местах, показанных на рисунке.








   УКАЗАНИЕ:

   1. Совместите маркировку жгута электропроводки крыши № 1 в зоне A на рисунке с отметками на обивке крыши в сборе.

   2. Совместите маркировку жгута электропроводки крыши № 1 в зоне B на рисунке с контрольной точкой на обивке крыши в сборе.

   3. Совместите соединительные коробки с отметками на обивке крыши.

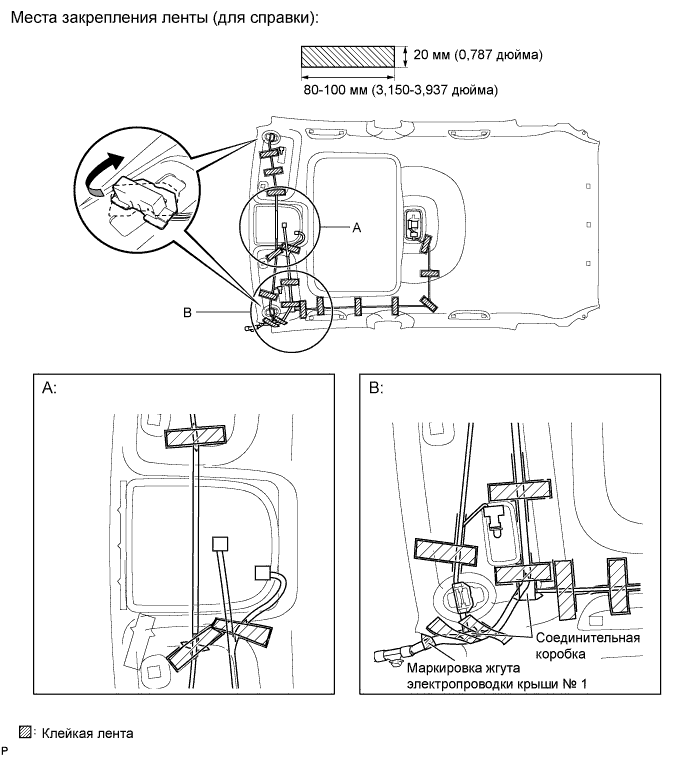

Для моделей без датчика дождя:

1. Предварительно установите жгут электропроводки крыши № 1, выровняв его по меткам на обивке крыши в сборе.


2. Поверните разъемы противосолнечных козырьков примерно на 90°, чтобы установить разъемы на обивке крыши.






3. Наклейте клейкую ленту в местах, показанных на рисунке.








   УКАЗАНИЕ:

   1. Совместите маркировку жгута электропроводки крыши № 1 в зоне B на рисунке с контрольной точкой на обивке крыши в сборе.

   2. Совместите соединительные коробки с маркировкой на обивке крыши в сборе.

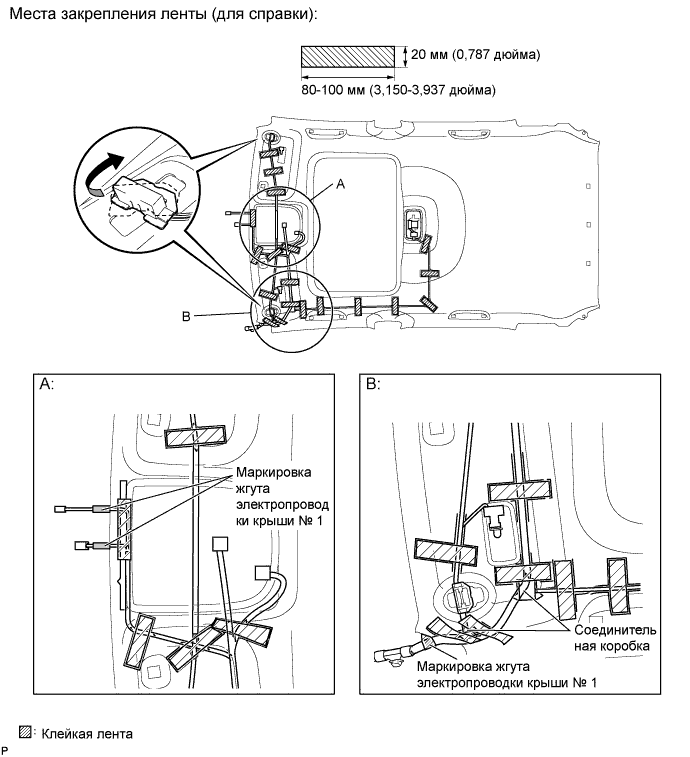

Для моделей с датчиком дождя:

1. Предварительно установите жгут электропроводки крыши № 1, выровняв его по меткам на обивке крыши в сборе.


2. Поверните разъемы противосолнечных козырьков примерно на 90°, чтобы установить разъемы на обивке крыши.






3. Наклейте клейкую ленту в местах, показанных на рисунке.








   УКАЗАНИЕ:

   1. Совместите маркировку жгута электропроводки крыши № 1 в зоне A на рисунке с отметками на обивке крыши в сборе.

   2. Совместите маркировку жгута электропроводки крыши № 1 в зоне B на рисунке с контрольной точкой на обивке крыши в сборе.

   3. Совместите соединительные коробки с маркировкой на обивке крыши в сборе.

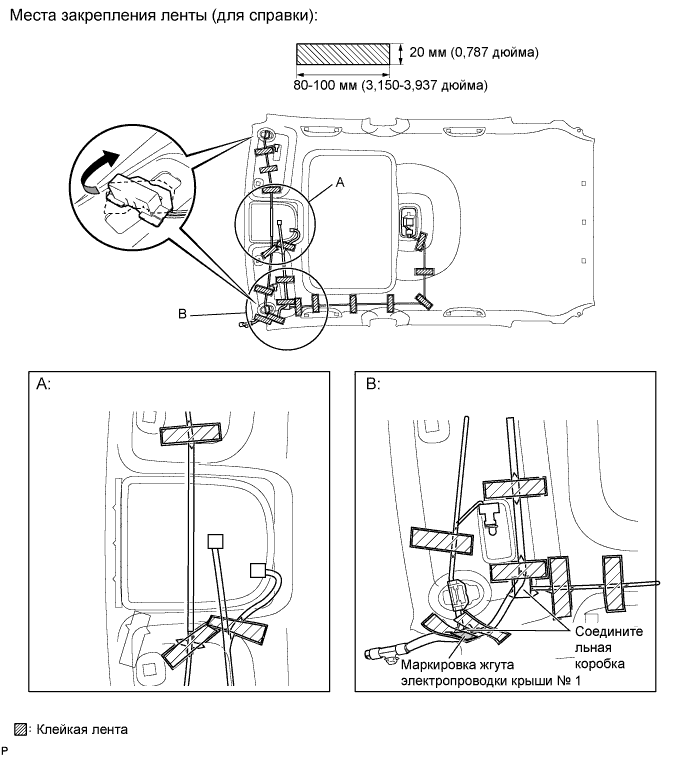

Для моделей без датчика дождя:

1. Предварительно установите жгут электропроводки крыши № 1, выровняв его по меткам на обивке крыши в сборе.


2. Поверните разъемы противосолнечных козырьков примерно на 90°, чтобы установить разъемы на обивке крыши.






3. Наклейте клейкую ленту в местах, показанных на рисунке.








   УКАЗАНИЕ:

   1. Совместите маркировку жгута электропроводки крыши № 1 в зоне B на рисунке с контрольной точкой на обивке крыши в сборе.

   2. Совместите соединительные коробки с маркировкой на обивке крыши в сборе.


Для моделей с датчиком дождя:

1. Предварительно установите жгут электропроводки крыши № 1, выровняв его по меткам на обивке крыши в сборе.


2. Поверните разъемы противосолнечных козырьков примерно на 90°, чтобы установить разъемы на обивке крыши.






3. Наклейте клейкую ленту в местах, показанных на рисунке.








   УКАЗАНИЕ:

   1. Совместите маркировку жгута электропроводки крыши № 1 в зоне A на рисунке с отметками на обивке крыши в сборе.

   2. Совместите маркировку жгута электропроводки крыши № 1 в зоне B на рисунке с контрольной точкой на обивке крыши в сборе.

   3. Совместите соединительные коробки с отметками на обивке крыши.


Совместив антенный шнур № 2 с отметками на обивке крыши, временно установите шнур.

Наклейте клейкую ленту, совместив ее с отметками на обивке крыши, как показано на рисунке.

Закрепите антенный шнур № 2 в вырезе в обивке крыши. Установите антенный шнур № 2 в обивку крыши.

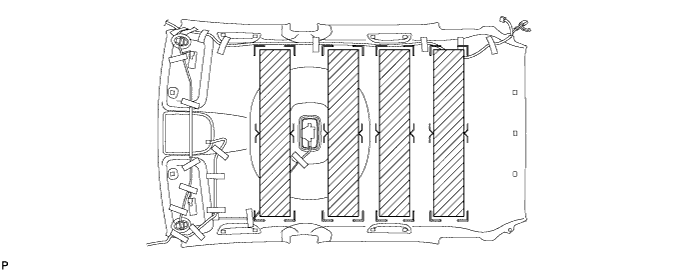

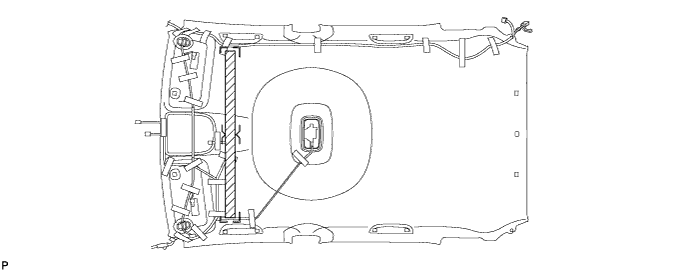

Совместите маркировку на обивке крыши в сборе с 2 шумоизоляторами крыши № 2 и установите шумоизоляторы, закрепив их с помощью термоклея или двухсторонней клейкой ленты, как показано на рисунке.

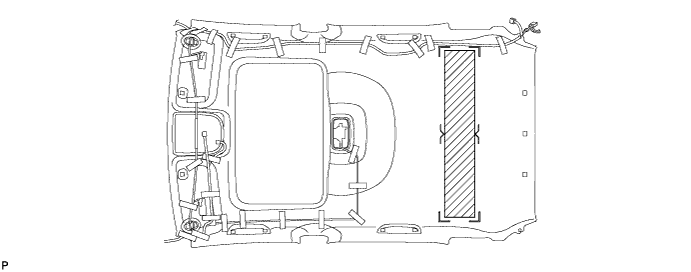

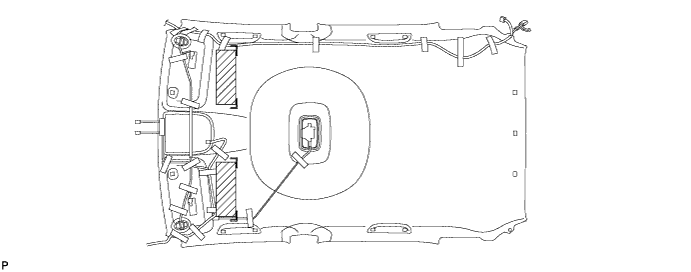

Совместите маркировку на обивке крыши с шумоизолятором крыши № 2 и установите шумоизолятор, закрепив его с помощью термоклея или двухсторонней клейкой ленты, как показано на рисунке.

Совместите маркировку на обивке крыши с шумоизолятором крыши № 1 и установите шумоизолятор, закрепив его с помощью термоклея или двухсторонней клейкой ленты, как показано на рисунке.

Совместите маркировку на обивке крыши в сборе с 4 шумоизоляторами крыши № 1 и установите шумоизоляторы, закрепив их с помощью термоклея или двухсторонней клейкой ленты, как показано на рисунке.

Введите в зацепление 3 захвата и установите лампу аксессуарного зеркала в сборе.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Втяните обивку крыши назад в автомобиль через дверь багажного отделения.

ПРИМЕЧАНИЕ:

Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

Установите 3 фиксатора.

Подсоедините разъем приводного механизма люка.

Подсоедините разъемы антенного шнура в сборе к правой задней стойке.

Подсоедините разъем антенного шнура в сборе к правой задней стойке с помощью болта.

Момент затяжки:

7,0 Н*м{71 кгс*см, 62 фунт-сила-дюймов}

Подсоедините разъем антенного шнура и введите в зацепление все зажимы на правой стойке ветрового стекла.

Подсоедините разъем жгута электропроводки крыши № 1 и введите в зацепление все зажимы на левой стойке ветрового стекла.

Подсоедините разъем жгута электропроводки крыши № 1 к распределительному блоку панели приборов.

ПРИМЕЧАНИЕ:

После установки убедитесь, что уплотнитель проема двери багажного отделения не зажат обивкой крыши.

Для моделей с датчиком дождя:

1. Подсоедините разъем датчика дождя.






2. Подсоедините разъем внутреннего зеркала заднего вида.


Втяните обивку крыши назад в автомобиль через дверь багажного отделения.

ПРИМЕЧАНИЕ:

Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

Установите 3 фиксатора.

Подсоедините разъемы антенного шнура в сборе к правой задней стойке.

Подсоедините разъем антенного шнура в сборе к правой задней стойке с помощью болта.

Момент затяжки:

7,0 Н*м{71 кгс*см, 62 фунт-сила-дюймов}

Подсоедините разъем антенного шнура и введите в зацепление все зажимы на правой стойке ветрового стекла.

Подсоедините разъем жгута электропроводки крыши № 1 и введите в зацепление все зажимы на левой стойке ветрового стекла.

Подсоедините разъем жгута электропроводки крыши № 1 к распределительному блоку панели приборов.

ПРИМЕЧАНИЕ:

После установки убедитесь, что уплотнитель проема двери багажного отделения не зажат обивкой крыши.

Для моделей с датчиком дождя:

1. Подсоедините разъем датчика дождя.






2. Подсоедините разъем внутреннего зеркала заднего вида.


Совместите углубление в облицовочном молдинге проема люка с отметкой на обивке крыши и установите облицовочный молдинг проема люка.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 2 захвата.

Вставьте держатель противосолнечного козырька, как показано на рисунке.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Установите колпак лампы освещения салона и закрепите его захватом и направляющей.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Введите в зацепление 4 захвата и установите крышку лампы.

Установите основание переключателя освещения в салоне в лампу освещения салона № 1 и закрепите его 4 захватами.

Установите лампу освещения салона № 1 и закрепите ее 4 захватами.

Смонтируйте верхний поручень, как показано на рисунке.

Установите верхний поручень в сборе.

УКАЗАНИЕ:

Выполните эту же операцию для 3 других верхних поручней.

Установите 2 фиксатора на левый противосолнечный козырек в сборе.

Установите левый противосолнечный козырек и закрепите его 2 фиксаторами.

Введите в зацепление 4 захвата и установите крышку кронштейна противосолнечного козырька.

Подсоедините разъем.

Установите лампу индивидуального освещения и закрепите ее 4 захватами и 4 фиксаторами.

Введите в зацепление 2 захвата и установите крышку датчика дождя.

Введите в зацепление 6 захватов и временно установите крышку держателя стойки внутреннего зеркала заднего вида.

Чтобы установить крышку держателя стойки внутреннего зеркала заднего вида, надвиньте ее и введите в зацепление 2 захвата, как показано на рисунке.

Установите левую внутреннюю боковую облицовку крыши и закрепите ее 4 фиксаторами.

ПРИМЕЧАНИЕ:

После установки убедитесь, что уплотнитель проема двери багажного отделения не зажат левой внутренней боковой облицовкой крыши.

Установите левую боковую облицовочную панель полки багажного отделения и закрепите ее 3 захватами и 4 фиксаторами.

ПРИМЕЧАНИЕ:

После установки убедитесь, что уплотнитель проема двери багажного отделения не зажат левой боковой облицовочной панелью полки багажного отделения.

Подсоедините разъем.

Установите лампу освещения салона № 2 и закрепите ее захватом.

Установите защелку ремня для удержания багажа и закрепите ее болтом.

Установите левую боковую накладку заднего сиденья и закрепите ее 6 захватами и 2 фиксаторами.

Установите петлю спинки заднего сиденья и закрепите ее болтом.

Момент затяжки:

18 Н*м{185 кгс*см, 13 фунт-сила-футов}

Установите петлю спинки заднего сиденья и закрепите ее болтом.

Момент затяжки:

18 Н*м{185 кгс*см, 13 фунт-сила-футов}

Установите облицовочную накладку полки багажного отделения и закрепите ее 10 захватами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает облицовочной накладке полки багажного отделения.

Установите облицовочную накладку полки багажного отделения и закрепите ее 10 захватами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает облицовочной накладке полки багажного отделения.

Установите защелку ремня для удержания багажа и закрепите ее болтом.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Установите левую напольную коробку полки багажного отделения и закрепите ее 2 гайками.

Введите в зацепление направляющую.

Установите правую напольную коробку полки багажного отделения и закрепите ее 2 гайками.

Установите напольную коробку полки багажного отделения и введите в зацепление направляющую.

Установите коврик заднего пола.

Установите коврик заднего пола.

Введите в зацепление 2 штыря.

Подсоедините 2 подвесных кронштейна и установите панель облицовки отделения для мелких вещей.

Введите в зацепление фиксатор.

Установите верхнюю облицовочную накладку левой средней стойки кузова и закрепите ее 2 винтами.

Установите нижнюю облицовочную накладку левой средней стойки кузова и закрепите ее 4 фиксаторами и 2 захватами.

Закрепите передний левый ремень с катушкой и преднатяжителем в сборе со стороны пола болтом.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

Зацепите 3 захвата и установите накладку крепления поясного ремня безопасности.

Совместите метку совмещения (желтую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите опорную накладку левой задней двери и закрепите ее 8 фиксаторами.

Совместите метку совмещения (розовую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите боковую облицовочную накладку с левой стороны кожуха и закрепите ее 2 фиксаторами и направляющей.

Установите опорную накладку передней левой двери и закрепите ее 10 захватами.

Закрепите правый передний ремень с катушкой и преднатяжителем в сборе со стороны пола болтом.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

Совместите метку совмещения (белую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Совместите метку совмещения (синюю) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите левое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 2.

Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 1.

Установите правое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите центральный ремень безопасности заднего сиденья в сборе, правый замок ремня безопасности заднего сиденья в сборе, шайбу и болт.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Не допускайте, чтобы крепление замка ремня безопасности заднего сиденья в сборе и выступающие части панели пола перекрывались.

Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 2.

Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 1.

Если устанавливается новая верхняя часть панели приборов в сборе.

1. Непосредственно перед установкой новой верхней части панели приборов в сборе отогните и обрежьте участки, показанные на рисунке (посадочные места для молдингов).


Если устанавливается новая верхняя часть панели приборов в сборе.

1. Наклейте защитную клейкую ленту в местах, показанных на рисунке.


Введите в зацепление 5 захватов.

ПРИМЕЧАНИЕ:

1. Устанавливая верхнюю панель приборов в сборе, будьте осторожны, не повредите ее и рулевое колесо в сборе.

2. Убедитесь, что жгут проводов не зажат в захватах.


Введите в зацепление 3 захвата и 4 фиксатора.

Заверните два винта <C> или <D>.

Заверните 2 болта <A> или <В> подушки безопасности пассажира.

Момент затяжки:

20 Н*м{204 кгс*см, 15 фунт-сила-футов}

Подсоедините разъем и установите верхнюю панель приборов в сборе.

Удалите защитную ленту.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что отрицательный (-) вывод аккумуляторной батареи отсоединен.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Подсоедините разъем.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Вставьте ящик панели приборов в сборе в направлении, указанном на рисунке стрелкой (1), так чтобы коническая часть не касалась нижней отделочной накладки панели приборов № 1.

Нажмите на ящик панели приборов в сборе в направлении, указанном на рисунке стрелкой (2), так чтобы ввести в зацепление захват на верхней части ящика панели приборов с верхней частью панели приборов.

Введите в зацепление 3 захвата и 3 фиксатора.

Установите дверцу ящика панели приборов № 1 и закрепите ее 2 винтами <C> или <D>.

Установите концевую облицовку панели управления в сборе.

Вставьте дверцу перчаточного ящика в горизонтальном направлении и введите в зацепление 2 петли.

ПРИМЕЧАНИЕ:

Посадка дверцы на петли сверху может привести к деформации петель. Будьте внимательны, устанавливайте дверцу отделения перчаточного ящика строго горизонтально.

Отогните участки (A) и (B) в направлении, указанном на рисунке стрелками, чтобы ввести в зацепление 2 стопора.

Введите в зацепление захват, установите упор дверцы перчаточного ящика и установите дверцу перчаточного ящика в сборе.

Введите в зацепление 4 захвата и 6 фиксаторов.

Установите центральную нижнюю облицовочную накладку панели приборов и закрепите ее 2 винтами <E> или <F>.

Введите в зацепление 7 захватов и установите корпус индикатора положения в сборе.

Введите в зацепление 4 захвата и 6 фиксаторов.

Установите центральную нижнюю облицовочную накладку панели приборов и закрепите ее 2 винтами <E> или <F>.

Подсоедините разъем.

Введите в зацепление 7 захватов и установите корпус индикатора положения.

Введите в зацепление 4 захвата и 6 фиксаторов и установите центральную нижнюю облицовочную накладку панели приборов.

Введите в зацепление 7 захватов и установите верхнюю облицовку панели пола.

Подсоедините разъем.

Установите крышку вещевого ящика в облицовке туннеля пола и закрепите ее 4 фиксаторами.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Снимите защитную крышку.

Установите новый фиксатор <A> на левую стойку ветрового стекла.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами и направляющей.

Установите новый фиксатор <A> на левую стойку ветрового стекла.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами и направляющей.

Введите в зацепление 2 направляющие <B>.

Установите угловую часть обивки левой стойки ветрового стекла и закрепите ее 2 направляющими <А> и 5 захватами.

Удалите защитную ленту.

Снимите защитную крышку.

Установите новый фиксатор <A> на правую стойку ветрового стекла.

Установите обивку правой стойки ветрового стекла и закрепите ее 2 фиксаторами и направляющей.

Подсоедините разъем.

Введите в зацепление 3 направляющие, 5 захватов и 2 фиксатора и установите центральный регулятор температуры воздуха в салоне на панели приборов в сборе.

Введите в зацепление 4 фиксатора и установите левую отделочную накладку панели приборов.

Введите в зацепление 4 фиксатора и установите правую отделочную накладку панели приборов.

Подсоедините разъем и временно установите щиток приборов в сборе.

ПРИМЕЧАНИЕ:

При снятии щитка приборов в сборе старайтесь не повредить верхнюю панель приборов в сборе и щиток приборов в сборе.

Установите щиток приборов и закрепите его 4 винтами.

Введите в зацепление 2 захвата и 4 фиксатора и установите центральную облицовку панели управления.

Снимите защитную ленту с кожухом рулевой колонки.
