Выключатель Освещения Проема Двери Багажного Отделения (Для Моделей С Кузовом Типа "Седан") -- Установка |
| 1. УСТАНОВИТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без системы посадки и запуска) |
Установите замок двери багажного отделения и закрепите его 2 болтами.
- Момент затяжки:
- 5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}
 |
Подсоедините разъем.

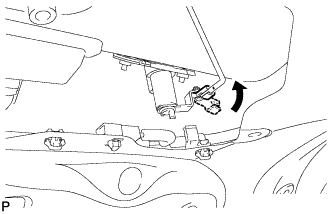

Поднимите крышку замка двери багажного отделения, как показано на рисунке.
 |
Подсоедините трос управления замком двери багажного отделения.
 |
Верните крышку замка двери багажного отделения в первоначальное положение.
Подсоедините штырь, как показано на рисунке.
 |
| 2. УСТАНОВИТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с системой посадки и запуска) |
Установите замок двери багажного отделения и закрепите его 2 болтами.
- Момент затяжки:
- 5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}
 |
Подсоедините разъем.
Подсоедините штырь, как показано на рисунке.
 |
| 3. УСТАНОВИТЕ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
Установите облицовку двери багажного отделения и закрепите ее 9 фиксаторами.
 |
