Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие. Corolla ZZE150

Тормоза. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Управление Тормозами. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ КРЫШКУ НАСАДКИ РЫЧАГА ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ

  3. СНИМИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ

  4. СНИМИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ

  5. СНИМИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И КОЖУХОМ

  6. СНИМИТЕ ПРАВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА

  7. СНИМИТЕ ЛЕВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА

  8. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

  9. СНИМИТЕ ДИФФЕРЕНЦИАЛЬНЫЙ ДАТЧИК ДАВЛЕНИЯ В СБОРЕ (для моделей с DPF)

  10. СНИМИТЕ ЛЕВЫЙ УСИЛИТЕЛЬ КРЕПЛЕНИЯ КОЖУХА К КУЗОВУ

  11. СНИМИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА

  12. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 (для моделей с 1ND-TV)

  13. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 (для моделей с 1AD-FTV)

  14. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 (для 2AD-FHV)

  15. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2 (для 4ZZ-FE)

  16. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2 (для 1ZR-FE)

  17. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для 2AD-FHV)

  18. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для 1ND-TV)

  19. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для 1AD-FTV)

  20. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для 4ZZ-FE)

  21. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для моделей с 1ZR-FE)

  22. СНИМИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для 1ND-TV)

  23. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА (для 2AD-FHV)

  24. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА (для 1AD-FTV)

  25. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА (для 1ND-TV)

  26. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА (для 4ZZ-FE)

  27. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА (для 1ZR-FE)

  28. СНИМИТЕ ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ (для 1ND-TV)

  29. СНИМИТЕ ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ (для 1AD-FTV)

  30. СНИМИТЕ ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ (для 2AD-FHV)

  31. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ (для 2AD-FHV)

  32. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ (для 1ND-TV)

  33. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ (для 1AD-FTV)

  34. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ (для 4ZZ-FE)

  35. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ (для 1ZR-FE)

  36. СНИМИТЕ ОПОРУ ТОПЛИВНОГО ФИЛЬТРА (для 1AD-FTV)

  37. СНИМИТЕ ОПОРУ ТОПЛИВНОГО ФИЛЬТРА (для 2AD-FHV)

  38. СНИМИТЕ КРОНШТЕЙН ВОЗДУШНОГО ФИЛЬТРА (для 1ND-TV)

  39. СНИМИТЕ КРОНШТЕЙН ВОЗДУШНОГО ФИЛЬТРА (для 1AD-FTV)

  40. СНИМИТЕ КРОНШТЕЙН ВОЗДУШНОГО ФИЛЬТРА (для 2AD-FHV)

  41. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

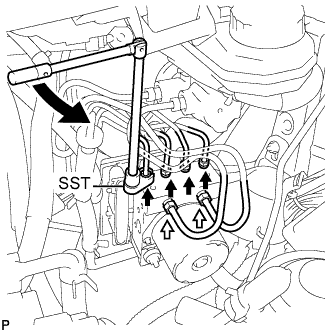

  42. СНИМИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ С КРОНШТЕЙНОМ (для моделей с левосторонним рулевым управлением)

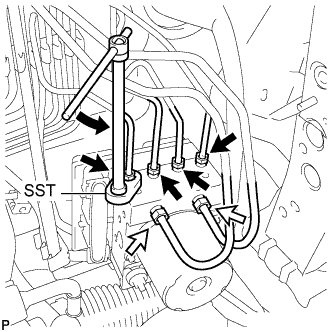

  43. СНИМИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ С КРОНШТЕЙНОМ (для моделей с правосторонним рулевым управлением)

  44. СНИМИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ

Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


2. СНИМИТЕ КРЫШКУ НАСАДКИ РЫЧАГА ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 2 крышки рычага стеклоочистителя ветрового стекла.



3. СНИМИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отверните гайку и снимите рычаг левого переднего стеклоочистителя со щеткой в сборе.



4. СНИМИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отверните гайку и снимите рычаг правого переднего стеклоочистителя со щеткой в сборе.



5. СНИМИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И КОЖУХОМ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 7 фиксаторов и снимите верхнее уплотнение между капотом и кожухом.



6. СНИМИТЕ ПРАВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА


  1. Освободите 11 захватов и зажим и снимите правую вентиляционную решетку в верхней части кожуха.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие



7. СНИМИТЕ ЛЕВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА


  1. Освободите 6 захватов и зажим и снимите левую вентиляционную решетку в верхней части кожуха.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие



8. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем.

  1. Выверните 2 болта и снимите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе.



9. СНИМИТЕ ДИФФЕРЕНЦИАЛЬНЫЙ ДАТЧИК ДАВЛЕНИЯ В СБОРЕ (для моделей с DPF)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. Выверните болт и снимите дифференциальный датчик давления в сборе с наружной верхней панели кожуха.



10. СНИМИТЕ ЛЕВЫЙ УСИЛИТЕЛЬ КРЕПЛЕНИЯ КОЖУХА К КУЗОВУ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 3 болта и снимите левый усилитель крепления кожуха к кузову.



11. СНИМИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините зажимы и отогните правую водозащитную пластину и брызгозащитное уплотнение воздуховода отопителя № 1, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 8 болтов и снимите наружную верхнюю панель кожуха.



12. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 (для моделей с 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disengage the 4 pins and remove No. 1 engine cover sub-assembly.



13. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 (для моделей с 1AD-FTV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Detach the 4 clips and remove the engine cover.



14. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 (для 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. Detach the 4 clips and remove the engine cover.

    ПРИМЕЧАНИЕ:
    1. Lift the area around the clips on the top of the engine cover.
    2. Do not suddenly lift the engine cover. Remove the cover slowly by detaching the clips on by one.
    3. Lift area A shown in the illustration particularly slowly because there is a cowl on the top of the area around A. Failure to do so may damage the cover.


15. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2 (для 4ZZ-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 гайки, снимите 2 зажима и снимите крышку головки блока цилиндров № 2.



16. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2 (для 1ZR-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Возьмитесь сзади за крышку и поднимите ее, чтобы разъединить 2 передних фиксатора крышки. Продолжайте поднимать крышку так, чтобы освободить 2 передних фиксатора крышки, после чего снимите крышку.

    ПРИМЕЧАНИЕ:
    Попытка освободить задний и передние фиксаторы за один прием может привести к поломке крышки.


17. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the mass air flow meter connector.

  1. Disconnect the No. 2 ventilation hose.

  1. Disconnect the 2 clamps and band, and remove the air cleaner cap sub-assembly.

  1. Remove the air cleaner filter element.



18. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the mass air flow meter connector.

  1. Disconnect the No. 2 ventilation hose.

  1. Disconnect the 2 clamps and band, and remove the air cleaner cap sub-assembly.



19. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для 1AD-FTV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the mass air flow meter connector.

  1. Disconnect the No. 2 ventilation hose.

  1. Disconnect the 2 clamps and band, and remove the air cleaner cap sub-assembly.

  1. Remove the air cleaner filter element.



20. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для 4ZZ-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем датчика массового расхода воздуха.

  1. Отсоедините разъем электровакуумного клапана продувки (VSV).

  1. Отсоедините 2 вакуумных шланга электровакуумного клапана продувки.

  1. Отсоедините шланг вентиляции картера № 2.

  1. Отсоедините 2 зажима и стяжной хомут и снимите крышку воздушного фильтра.

  1. Снимите фильтрующий элемент воздушного фильтра.



21. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для моделей с 1ZR-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. Отсоедините разъем датчика массового расхода воздуха.

  1. Отсоедините 2 зажима.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. Отсоедините зажим и шланг вентиляции картера и снимите крышку воздушного фильтра.



22. СНИМИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для 1ND-TV)

  1. Remove the air cleaner filter element.



23. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА (для 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 3 bolts and air cleaner case.



24. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА (для 1AD-FTV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 3 bolts and air cleaner case.



25. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА (для 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 3 bolts and air cleaner case sub-assembly.



26. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА (для 4ZZ-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите зажим жгута электропроводки двигателя.

  1. Выверните 3 болта и снимите корпус воздушного фильтра.



27. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА (для 1ZR-FE)

  1. Снимите фильтрующий элемент воздушного фильтра с воздушного фильтра.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 3 болта и снимите корпус воздушного фильтра.



28. СНИМИТЕ ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ (для 1ND-TV)


  1. Disconnect the 4 fuel hoses. (without combustion heater)



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

    1. Disconnect the No. 3 fuel hose (*1).

    2. Disconnect the No. 2 fuel hose (*2).

    3. Disconnect the No. 1 fuel hose (*3).

    4. Disconnect the No. 4 fuel hose (*4).



  1. Disconnect the 5 fuel hoses. (with combustion heater)



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

    1. Disconnect the No. 3 fuel hose (*1).

    2. Disconnect the No. 2 fuel hose (*2).

    3. Disconnect the No. 1 fuel hose (*3).

    4. Disconnect the No. 4 fuel hose (*4).

    5. Disconnect the heater fuel hose (*5).



  1. Remove the fuel filter assembly.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Disconnect the level warning switch connector.

    2. Remove the 2 nuts and fuel filter assembly.



29. СНИМИТЕ ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ (для 1AD-FTV)


  1. Disconnect the 4 fuel hoses. (without combustion type power heater)



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

    1. Disconnect the No. 3 fuel hose (*1).

    2. Disconnect the No. 2 fuel hose (*2).

    3. Disconnect the No. 1 fuel hose (*3).

    4. Disconnect the No. 4 fuel hose (*4).



  1. Disconnect the 5 fuel hoses. (with combustion type power heater)



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

    1. Disconnect the No. 3 fuel hose (*1).

    2. Disconnect the No. 2 fuel hose (*2).

    3. Disconnect the No. 1 fuel hose (*3).

    4. Disconnect the No. 4 fuel hose (*4).

    5. Disconnect the heater fuel hose (*5).



  1. Remove the fuel filter assembly.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Disconnect the level warning switch connector.

    2. Remove the 2 nuts and fuel filter assembly.



30. СНИМИТЕ ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ (для 2AD-FHV)


  1. Disconnect the 4 fuel hoses. (w/o combustion type power heater)



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

    1. Disconnect the No. 3 fuel hose (*1).

    2. Disconnect the No. 2 fuel hose (*2).

    3. Disconnect the No. 1 fuel hose (*3).

    4. Disconnect the No. 4 fuel hose (*4).



  1. Disconnect the 5 fuel hoses. (w/ combustion type power heater)



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

    1. Disconnect the No. 3 fuel hose (*1).

    2. Disconnect the No. 2 fuel hose (*2).

    3. Disconnect the No. 1 fuel hose (*3).

    4. Disconnect the No. 4 fuel hose (*4).

    5. Disconnect the heater fuel hose (*5).



  1. Remove the fuel filter assembly.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Disconnect the level warning switch connector.

    2. Remove the 2 nuts and fuel filter assembly.



31. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ (для 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. Отсоедините 2 зажима и 2 разъема.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поднимите рычаг блокировки и отсоедините разъем ECM.



32. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ (для 1ND-TV)


  1. Отсоедините жгут электропроводки двигателя от ECM.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Поднимите рычаг блокировки и отсоедините разъем ECM.



      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

    2. Отсоедините 2 разъема жгута электропроводки двигателя и 2 зажима.



33. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ (для 1AD-FTV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. Отсоедините 2 зажима и 2 разъема.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поднимите рычаг блокировки и отсоедините разъем ECM.



34. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ (для 4ZZ-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. Поднимите рычаг блокировки и отсоедините разъем ECM.

  1. Отсоедините зажим.



35. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ (для 1ZR-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. Поднимите рычаг блокировки и отсоедините разъем ECM.

  1. Отсоедините зажим.



36. СНИМИТЕ ОПОРУ ТОПЛИВНОГО ФИЛЬТРА (для 1AD-FTV)

  1. Remove the 2 bolts and fuel filter support.



37. СНИМИТЕ ОПОРУ ТОПЛИВНОГО ФИЛЬТРА (для 2AD-FHV)

  1. Remove the 2 bolts and fuel filter support.



38. СНИМИТЕ КРОНШТЕЙН ВОЗДУШНОГО ФИЛЬТРА (для 1ND-TV)

  1. Remove the 3 bolts and air cleaner bracket.



39. СНИМИТЕ КРОНШТЕЙН ВОЗДУШНОГО ФИЛЬТРА (для 1AD-FTV)

  1. Remove the 3 bolts and air cleaner bracket.



40. СНИМИТЕ КРОНШТЕЙН ВОЗДУШНОГО ФИЛЬТРА (для 2AD-FHV)

  1. Remove the 3 bolts and air cleaner bracket.



41. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ
ПРИМЕЧАНИЕ:
При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.


42. СНИМИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ С КРОНШТЕЙНОМ (для моделей с левосторонним рулевым управлением)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. Освободите рычаг блокировки и отсоедините разъем блока управления рабочими цилиндрами тормозов и зажим.

    ПРИМЕЧАНИЕ:
    Не допускайте попадания тормозной жидкости в отсоединенный разъем.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. С помощью SST отсоедините 6 трубопроводов тормозной системы от блока управления рабочими цилиндрами тормозов с кронштейном.

    SST
    09023-00101
    09023-38201


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. Отметьте места, куда должны подсоединяться трубопроводы, либо сделайте соответствующие записи.

    УКАЗАНИЕ:
    1. *1: К рабочему тормозному цилиндру правого переднего колеса
    2. *2: К рабочему тормозному цилиндру левого переднего колеса
    3. *3: К рабочему тормозному цилиндру правого заднего колеса
    4. *4: К рабочему тормозному цилиндру левого заднего колеса
    5. *5: От первого главного цилиндра
    6. *6: От второго главного цилиндра


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. Отсоедините трубопровод тормозной системы с зажимом и топливопровод с зажимом топливопровода № 3.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить трубопроводы тормозной системы и жгуты проводов.

  1. Отверните 3 гайки и снимите блок управления рабочими цилиндрами тормозов с кронштейном с кузова.



43. СНИМИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ С КРОНШТЕЙНОМ (для моделей с правосторонним рулевым управлением)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. Освободите рычаг блокировки и отсоедините разъем блока управления рабочими цилиндрами тормозов и зажим.

    ПРИМЕЧАНИЕ:
    Не допускайте попадания тормозной жидкости в отсоединенный разъем.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. С помощью SST отсоедините 6 трубопроводов тормозной системы от блока управления рабочими цилиндрами тормозов с кронштейном.

    SST
    09023-00101
    09023-38201


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. Отметьте места, куда должны подсоединяться трубопроводы, либо сделайте соответствующие записи.

    УКАЗАНИЕ:
    1. *1: К рабочему тормозному цилиндру правого переднего колеса
    2. *2: К рабочему тормозному цилиндру левого переднего колеса
    3. *3: К рабочему тормозному цилиндру правого заднего колеса
    4. *4: К рабочему тормозному цилиндру левого заднего колеса
    5. *5: От первого главного цилиндра
    6. *6: От второго главного цилиндра


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Изготовитель – Tmuk, Tmmt, С Vsc) Снятие

  1. Отсоедините трубопровод тормозной системы с зажимом и топливопровод с зажимом топливопровода № 3.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить трубопроводы тормозной системы и жгуты проводов.

  1. Отверните 3 гайки и снимите блок управления рабочими цилиндрами тормозов с кронштейном с кузова.



44. СНИМИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отверните 2 гайки, выверните болт и снимите блок управления рабочими цилиндрами тормозов с кронштейна.
