Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


2. СНИМИТЕ КРЫШКУ НАСАДКИ РЫЧАГА ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 2 крышки рычага стеклоочистителя ветрового стекла.



3. СНИМИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отверните гайку и снимите рычаг левого переднего стеклоочистителя со щеткой в сборе.



4. СНИМИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отверните гайку и снимите рычаг правого переднего стеклоочистителя со щеткой в сборе.



5. СНИМИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И КОЖУХОМ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 7 фиксаторов и снимите верхнее уплотнение между капотом и кожухом.



6. СНИМИТЕ ПРАВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 14 захватов и зажим и снимите правую вентиляционную решетку в верхней части кожуха.



7. СНИМИТЕ ПРАВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с кузовом типа "хэтчбэк")


  1. Освободите 11 захватов и зажим и снимите правую вентиляционную решетку в верхней части кожуха.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие



8. СНИМИТЕ ЛЕВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 8 захватов и зажим и снимите левую вентиляционную решетку в верхней части кожуха.



9. СНИМИТЕ ЛЕВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с кузовом типа "хэтчбэк")


  1. Освободите 6 захватов и зажим и снимите левую вентиляционную решетку в верхней части кожуха.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие



10. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем.

  1. Выверните 2 болта и снимите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе.



11. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем.

  1. Выверните 2 болта и снимите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе.



12. СНИМИТЕ ДИФФЕРЕНЦИАЛЬНЫЙ ДАТЧИК ДАВЛЕНИЯ В СБОРЕ (для моделей с DPF)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

  1. Выверните болт и снимите дифференциальный датчик давления в сборе с наружной верхней панели кожуха.



13. СНИМИТЕ ЛЕВЫЙ УСИЛИТЕЛЬ КРЕПЛЕНИЯ КОЖУХА К КУЗОВУ (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 3 болта и снимите левый усилитель крепления кожуха к кузову.



14. СНИМИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите зажим и отогните правую водозащитную пластину, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите зажим.

  1. Выверните 10 болтов и снимите наружную верхнюю панель кожуха.



15. СНИМИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините зажимы и отогните правую водозащитную пластину и брызгозащитное уплотнение воздуховода отопителя № 1, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 8 болтов и снимите наружную верхнюю панель кожуха.



16. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 (для моделей с 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disengage the 4 pins and remove No. 1 engine cover sub-assembly.



17. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 (для моделей с 1AD-FTV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Detach the 4 clips and remove the engine cover.



18. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the mass air flow meter connector.

  1. Disconnect the No. 2 ventilation hose.

  1. Disconnect the 2 clamps and band, and remove the air cleaner cap sub-assembly.



19. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для 1AD-FTV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the mass air flow meter connector.

  1. Disconnect the No. 2 ventilation hose.

  1. Disconnect the 2 clamps and band, and remove the air cleaner cap sub-assembly.

  1. Remove the air cleaner filter element.



20. СНИМИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ (для 1ND-TV)


21. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА (для 1AD-FTV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 3 bolts and air cleaner case.



22. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА (для 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 3 bolts and air cleaner case sub-assembly.



23. СНИМИТЕ ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ (для 1ND-TV)


  1. Disconnect the 4 fuel hoses. (without combustion heater)



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

    1. Disconnect the No. 3 fuel hose (*1).

    2. Disconnect the No. 2 fuel hose (*2).

    3. Disconnect the No. 1 fuel hose (*3).

    4. Disconnect the No. 4 fuel hose (*4).



  1. Disconnect the 5 fuel hoses. (with combustion heater)



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

    1. Disconnect the No. 3 fuel hose (*1).

    2. Disconnect the No. 2 fuel hose (*2).

    3. Disconnect the No. 1 fuel hose (*3).

    4. Disconnect the No. 4 fuel hose (*4).

    5. Disconnect the heater fuel hose (*5).



  1. Remove the fuel filter assembly.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Disconnect the level warning switch connector.

    2. Remove the 2 nuts and fuel filter assembly.



24. СНИМИТЕ ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ (для 1AD-FTV)


  1. Disconnect the 4 fuel hoses. (without combustion type power heater)



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

    1. Disconnect the No. 3 fuel hose (*1).

    2. Disconnect the No. 2 fuel hose (*2).

    3. Disconnect the No. 1 fuel hose (*3).

    4. Disconnect the No. 4 fuel hose (*4).



  1. Disconnect the 5 fuel hoses. (with combustion type power heater)



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

    1. Disconnect the No. 3 fuel hose (*1).

    2. Disconnect the No. 2 fuel hose (*2).

    3. Disconnect the No. 1 fuel hose (*3).

    4. Disconnect the No. 4 fuel hose (*4).

    5. Disconnect the heater fuel hose (*5).



  1. Remove the fuel filter assembly.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Disconnect the level warning switch connector.

    2. Remove the 2 nuts and fuel filter assembly.



25. ОТСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ (для 1ND-TV)


  1. Отсоедините жгут электропроводки двигателя от ECM.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Нажав на фиксатор рычага, поднимите рычаг и отсоедините разъем ECM.



      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

    2. Отсоедините 2 разъема жгута электропроводки двигателя и 2 зажима.



26. ОТСОЕДИНИТЕ ШЛАНГИ И РАЗЪЕМЫ (для 1AD-FTV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

  1. Отсоедините 2 зажима и 2 разъема.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поднимите рычаг блокировки и отсоедините разъем ECM.



27. СНИМИТЕ ОПОРУ ТОПЛИВНОГО ФИЛЬТРА (для 1AD-FTV)

  1. Remove the 2 bolts and fuel filter support.



28. СНИМИТЕ КРОНШТЕЙН ВОЗДУШНОГО ФИЛЬТРА (для 1ND-TV)

  1. Remove the 3 bolts and air cleaner bracket.



29. СНИМИТЕ КРОНШТЕЙН ВОЗДУШНОГО ФИЛЬТРА (для 1AD-FTV)

  1. Remove the 3 bolts and air cleaner bracket.



30. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ
ПРИМЕЧАНИЕ:
При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.


31. СНИМИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ С КРОНШТЕЙНОМ (для моделей с левосторонним рулевым управлением)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

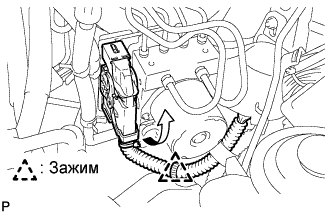

  1. Освободите рычаг блокировки и отсоедините разъем блока управления рабочими цилиндрами тормозов и зажим.

    ПРИМЕЧАНИЕ:
    Не допускайте попадания тормозной жидкости в отсоединенный разъем.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

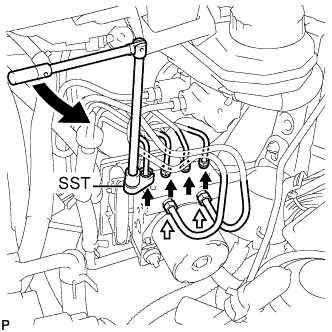

  1. С помощью SST отсоедините 6 трубопроводов тормозной системы от блока управления рабочими цилиндрами тормозов с кронштейном.

    SST
    09023-00101
    09023-38201


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

  1. Отметьте места, куда должны подсоединяться трубопроводы, либо сделайте соответствующие записи.

    УКАЗАНИЕ:

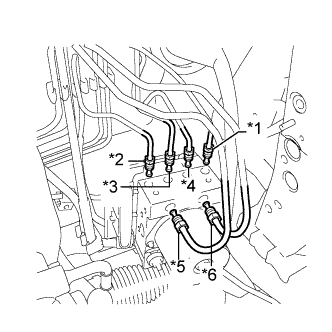

    1. *1: К рабочему тормозному цилиндру правого переднего колеса
    2. *2: К рабочему тормозному цилиндру левого переднего колеса
    3. *3: К рабочему тормозному цилиндру правого заднего колеса
    4. *4: К рабочему тормозному цилиндру левого заднего колеса
    5. *5: От первого главного цилиндра
    6. *6: От второго главного цилиндра


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

  1. Отсоедините трубопровод тормозной системы с зажимом и топливопровод с зажимом топливопровода № 3.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить трубопроводы тормозной системы и жгуты проводов.

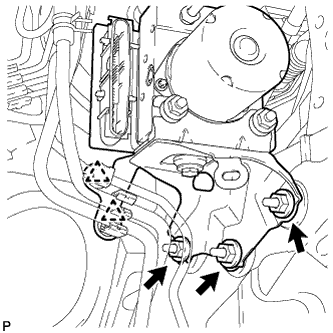

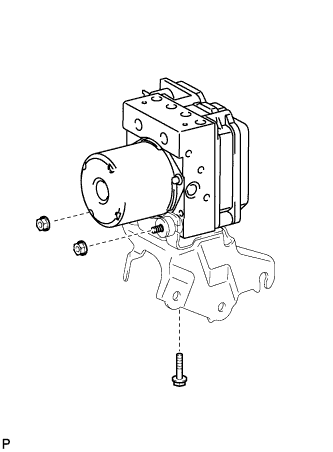

  1. Отверните 3 гайки и снимите блок управления рабочими цилиндрами тормозов с кронштейном с кузова.



32. СНИМИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ С КРОНШТЕЙНОМ (для моделей с правосторонним рулевым управлением)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

  1. Освободите рычаг блокировки и отсоедините разъем блока управления рабочими цилиндрами тормозов и зажим.

    ПРИМЕЧАНИЕ:
    Не допускайте попадания тормозной жидкости в отсоединенный разъем.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

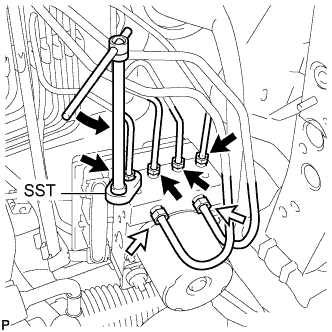

  1. С помощью SST отсоедините 6 трубопроводов тормозной системы от блока управления рабочими цилиндрами тормозов с кронштейном.

    SST
    09023-00101
    09023-38201


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

  1. Отметьте места, куда должны подсоединяться трубопроводы, либо сделайте соответствующие записи.

    УКАЗАНИЕ:
    1. *1: К рабочему тормозному цилиндру правого переднего колеса
    2. *2: К рабочему тормозному цилиндру левого переднего колеса
    3. *3: К рабочему тормозному цилиндру правого заднего колеса
    4. *4: К рабочему тормозному цилиндру левого заднего колеса
    5. *5: От первого главного цилиндра
    6. *6: От второго главного цилиндра


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Блок Управления Рабочими Цилиндрами Тормозов (Для Моделей Производства Тмс С Двигателем 1Ad-Ftv, 1Nd-Tv С Vsc) Снятие

  1. Отсоедините трубопровод тормозной системы с зажимом и топливопровод с зажимом топливопровода № 3.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить трубопроводы тормозной системы и жгуты проводов.

  1. Отверните 3 гайки и снимите блок управления рабочими цилиндрами тормозов с кронштейном с кузова.



33. СНИМИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отверните 2 гайки, выверните болт и снимите блок управления рабочими цилиндрами тормозов с кронштейна.
