Лампа Подсветки Замка Зажигания Снятие. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. РАСПОЛОЖИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с кузовом типа "седан", левосторонним рулевым управлением и подушкой безопасности для защиты коленей водителя)

  4. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ №1 В СБОРЕ (для моделей с кузовом типа "седан" и правосторонним рулевым управлением)

  5. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с кузовом типа "хэтчбэк")

  6. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "седан", левосторонним рулевым управлением и без подушки безопасности для защиты коленей водителя)

  7. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "седан", правосторонним рулевым управлением и без подушки безопасности для защиты коленей водителя)

  8. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "хэтчбэк" без подушки безопасности для защиты коленей водителя)

  9. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (для моделей с кузовом типа "седан" и подушкой безопасности для защиты коленей водителя)

  10. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (для моделей с кузовом типа "хэтчбэк" и подушкой безопасности для защиты коленей водителя)

  11. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3 (изготовитель – TMC)

  12. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2 (изготовитель – TMC)

  13. СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА (изготовитель – TMC)

  14. СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА (для моделей производства TMUK, TMMT)

  15. СНИМИТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ

  16. СНИМИТЕ КОЖУХ РУЛЕВОЙ КОЛОНКИ

  17. СНИМИТЕ УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ

Лампа Подсветки Замка Зажигания -- Снятие



1. РАСПОЛОЖИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода подождите 90 с, чтобы исключить срабатывание подушки безопасности (Нажмите здесь).


3. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с кузовом типа "седан", левосторонним рулевым управлением и подушкой безопасности для защиты коленей водителя)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 винта <В>.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. Отцепите захват.

  1. Отсоедините направляющую и снимите нижнюю крышку панели приборов № 2 в сборе.



4. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ №1 В СБОРЕ (для моделей с кузовом типа "седан" и правосторонним рулевым управлением)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. Выверните 2 винта <В>.

  1. Отцепите захват.

  1. Отсоедините направляющую и снимите нижнюю крышку панели приборов № 2 в сборе.



5. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните два винта <C> или <D>.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. Отсоедините захват и направляющую и снимите нижнюю крышку панели приборов № 1 в сборе.



6. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "седан", левосторонним рулевым управлением и без подушки безопасности для защиты коленей водителя)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 винта <В>.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. Расцепите 5 захватов, 2 направляющих и 2 фиксатора и снимите нижнюю отделочную накладку панели приборов.



7. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "седан", правосторонним рулевым управлением и без подушки безопасности для защиты коленей водителя)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. Расцепите 5 захватов, 2 направляющих и 2 фиксатора и снимите нижнюю отделочную накладку панели приборов.



8. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "хэтчбэк" без подушки безопасности для защиты коленей водителя)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. Освободите 6 захватов и 2 направляющие и снимите нижнюю отделочную накладку панели приборов.



9. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (для моделей с кузовом типа "седан" и подушкой безопасности для защиты коленей водителя)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта (верхняя сторона).



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта (нижняя сторона).



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. Освободите 7 захватов и 2 направляющие.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем подушки безопасности для защиты коленей водителя и снимите подушку безопасности для защиты коленей водителя.

    ПРИМЕЧАНИЕ:
    При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.


10. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (для моделей с кузовом типа "хэтчбэк" и подушкой безопасности для защиты коленей водителя)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта (верхняя сторона).



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта (нижняя сторона).



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. Освободите 6 захватов и 2 направляющие.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем от подушки безопасности для защиты коленей водителя и снимите ее.

    ПРИМЕЧАНИЕ:
    При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.


11. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3 (изготовитель – TMC)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. Отверткой с обернутым клейкой лентой концом освободите захват и снимите нижний кожух рулевого колеса №3.



12. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2 (изготовитель – TMC)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. Отверткой с обернутым клейкой лентой концом освободите захват и снимите нижний кожух рулевого колеса №2.



13. СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА (изготовитель – TMC)


  1. С помощью торцевого гаечного ключа для винтов "TORX" (T30) ослабьте затяжку 2 винтов "TORX" так, чтобы канавка по окружности винта вошла в корпус с резьбой.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Вытяните накладку рулевого колеса из рулевого колеса и возьмите ее одной рукой, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    При снятии накладки рулевого колеса будьте осторожны, чтобы не вытащить жгут проводов подушки безопасности.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. Отсоедините разъем звукового сигнала от накладки рулевого колеса.

  1. Отверткой с обернутым клейкой лентой концом отсоедините разъем подушки безопасности и снимите накладку рулевого колеса.

    ПРИМЕЧАНИЕ:
    При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.


14. СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА (для моделей производства TMUK, TMMT)


  1. С помощью торцевого гаечного ключа для винтов "TORX" (T30) ослабьте затяжку 2 винтов "TORX" так, чтобы канавка по окружности винта вошла в корпус с резьбой.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Вытяните накладку рулевого колеса из рулевого колеса и возьмите ее одной рукой, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    При снятии накладки рулевого колеса будьте осторожны, чтобы не вытащить жгут проводов подушки безопасности.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. Отсоедините разъем звукового сигнала от накладки рулевого колеса.

  1. Отверткой с обернутым клейкой лентой концом отсоедините разъем подушки безопасности и снимите накладку рулевого колеса.

    ПРИМЕЧАНИЕ:
    При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.


15. СНИМИТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ

  1. Полностью выдвиньте и поднимите рулевое колесо.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. Отверните установочную гайку рулевого колеса в сборе.

  1. Нанесите метки на рулевое колесо в сборе и главный вал рулевого управления в сборе.

  1. Отсоедините разъемы от витого кабеля.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. С помощью SST снимите рулевое колесо в сборе.

    SST
    09950-50013(09951-05010,09952-05010,09953-05020,09954-05021)
    ПРИМЕЧАНИЕ:
    Перед применением нанесите небольшое количество консистентной смазки на резьбу и наконечник центрального болта SST.


16. СНИМИТЕ КОЖУХ РУЛЕВОЙ КОЛОНКИ
ПРИМЕЧАНИЕ:
Снятие кожуха рулевой колонки в неправильной последовательности приведет к поломке кожуха рулевой колонки.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Нажмите на правую и левую стороны нижнего кожуха рулевой колонки и освободите 4 захвата.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Подсветки Замка Зажигания Снятие

  1. Вставьте пальцы в отверстие рычага наклона нижнего кожуха рулевой колонки, чтобы освободить захват.

    УКАЗАНИЕ:
    Разведите захват, чтобы освободить его.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поверните нижний кожух рулевой колонки, чтобы освободить 2 захвата, и снимите нижний кожух рулевой колонки, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите захват и 2 штыря и снимите верхний кожух рулевой колонки.



17. СНИМИТЕ УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

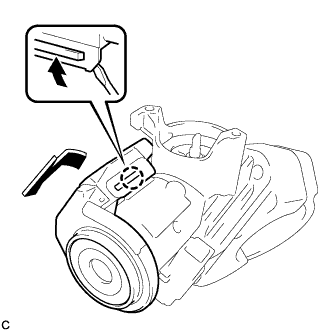

  1. С помощью отвертки раздвиньте захваты на верхнем кронштейне на расстояние приблизительно 1,0 мм (0,039 дюйма).

  1. Снимите усилитель электронного ключа зажигания с открытым захватом.

    ПРИМЕЧАНИЕ:
    Чрезмерное усилие может привести к повреждению корпуса.
