Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Выключатель Стоп-Сигналов -- Снятие |
| 1. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с кузовом типа "седан", левосторонним рулевым управлением и подушкой безопасности для защиты коленей водителя) |
Выверните 2 винта <В>.
 |
Отцепите захват.
 |
Отсоедините направляющую и снимите нижнюю крышку панели приборов № 2 в сборе.
| 2. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ №1 В СБОРЕ (для моделей с кузовом типа "седан" и правосторонним рулевым управлением) |
Выверните 2 винта <В>.
 |
Отцепите захват.
Отсоедините направляющую и снимите нижнюю крышку панели приборов № 2 в сборе.
| 3. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с кузовом типа "хэтчбэк") |
Выверните два винта <C> или <D>.
 |
Отсоедините захват и направляющую и снимите нижнюю крышку панели приборов № 1 в сборе.
 |

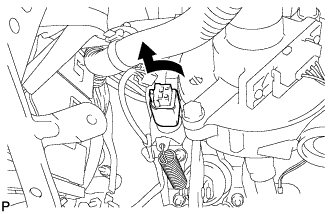

| 4. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
Отсоедините разъем.
 |
Поверните выключатель стоп-сигналов в сборе против часовой стрелки и снимите его.
 |
