Выключатель Управления Уровнем Фар Установка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ УРОВНЕМ ФАР (для моделей с кузовом типа "седан")

  2. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ УРОВНЕМ ФАР (для моделей с кузовом типа "хэтчбэк")

  3. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "седан")

  4. УСТАНОВИТЕ КРЫШКУ БЛОКА ПРЕДОХРАНИТЕЛЕЙ (для моделей с кузовом типа "хэтчбэк")

Выключатель Управления Уровнем Фар -- Установка



1. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ УРОВНЕМ ФАР (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

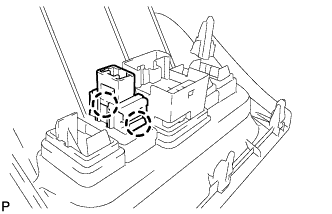

  1. Введите в зацепление 2 захвата и установите выключатель управления уровнем фар.

    ПРИМЕЧАНИЕ:
    Если выключатель падал, не используйте его.


2. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ УРОВНЕМ ФАР (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

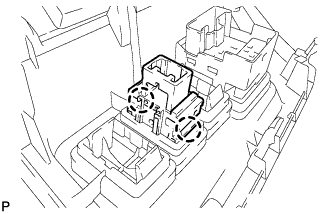

  1. Введите в зацепление 2 захвата и установите выключатель управления уровнем фар.

    ПРИМЕЧАНИЕ:
    Если выключатель падал, не используйте его.


3. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "седан")

  1. Подсоедините все разъемы.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 6 захватов и 3 фиксатора и установите нижнюю отделочную накладку панели приборов.



4. УСТАНОВИТЕ КРЫШКУ БЛОКА ПРЕДОХРАНИТЕЛЕЙ (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Подсоедините все разъемы.

  1. Введите в зацепление 4 захвата и 4 фиксатора и установите крышку отверстия блока предохранителей.
