Лампа Освещения Перчаточного Ящика Установка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ЛАМПУ ОСВЕЩЕНИЯ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ

  2. УСТАНОВИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ (для моделей с кузовом типа "седан")

  3. УСТАНОВИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ (для моделей с кузовом типа "хэтчбэк")

Лампа Освещения Перчаточного Ящика -- Установка



1. УСТАНОВИТЕ ЛАМПУ ОСВЕЩЕНИЯ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

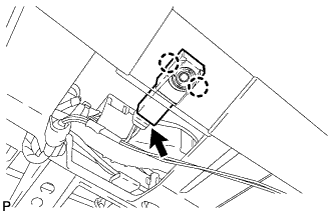

  1. Введите в зацепление 2 захвата и установите лампу освещения перчаточного ящика в сборе.

  1. Подсоедините разъем.



2. УСТАНОВИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Освещения Перчаточного Ящика Установка

  1. Вставьте дверцу перчаточного ящика в горизонтальном направлении и введите в зацепление 2 петли.

    ПРИМЕЧАНИЕ:
    Посадка дверцы на петли сверху может привести к деформации петель. Будьте внимательны, устанавливайте дверцу отделения перчаточного ящика строго горизонтально.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Освещения Перчаточного Ящика Установка

  1. Отогните участки (A) и (B) в направлении, указанном на рисунке стрелками, чтобы ввести в зацепление 2 стопора.

  1. Введите в зацепление захват, установите упор дверцы перчаточного ящика и установите дверцу перчаточного ящика в сборе.



3. УСТАНОВИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Освещения Перчаточного Ящика Установка

  1. Вставьте дверцу перчаточного ящика в горизонтальном направлении и введите в зацепление 2 петли.

    ПРИМЕЧАНИЕ:
    Посадка дверцы на петли сверху может привести к деформации петель. Будьте внимательны, устанавливайте дверцу отделения перчаточного ящика строго горизонтально.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Лампа Освещения Перчаточного Ящика Установка

  1. Отогните участки (A) и (B) в направлении, указанном на рисунке стрелками, чтобы ввести в зацепление 2 стопора.

  1. Введите в зацепление захват, установите упор дверцы перчаточного ящика и установите дверцу перчаточного ящика в сборе.
