Передний Датчик Частоты Вращения Снятие. Corolla ZZE150

Выверните 2 болта и снимите накладку удлинителя отверстия переднего колеса.

Выверните 2 болта и снимите накладку удлинителя отверстия переднего колеса.

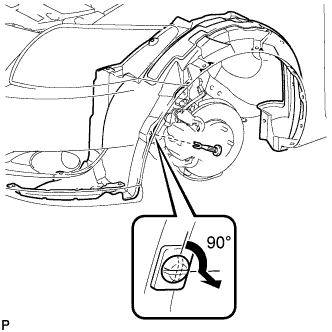

С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.

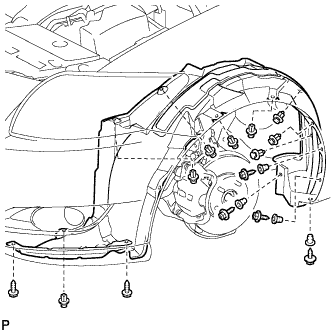

Выверните 6 винтов и освободите 8 фиксаторов.

Снимите 4 уплотнительные шайбы и передний подкрылок.

УКАЗАНИЕ:

Уплотнительные шайбы необходимо заменять новыми, поскольку при снятии они повреждаются.

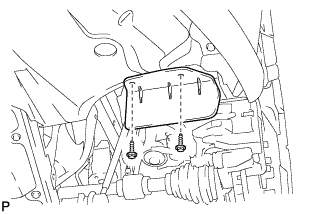

Выверните 3 винта и снимите передний брызговик панели крыла.

С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.

Выверните 4 винта и освободите 8 фиксаторов.

Снимите 4 уплотнительные шайбы и передний подкрылок.

УКАЗАНИЕ:

Уплотнительные шайбы необходимо заменять новыми, поскольку при снятии они повреждаются.

С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.

Выверните 6 винтов и освободите 8 фиксаторов.

Снимите 4 уплотнительные шайбы и передний подкрылок.

УКАЗАНИЕ:

Уплотнительные шайбы необходимо заменять новыми, поскольку при снятии они повреждаются.

Отсоедините 2 зажима жгута проводов переднего датчика частоты вращения от кузова.

Отсоедините разъем переднего датчика частоты вращения.

Выверните болт A и снимите зажим датчика № 1 с кузова.

Выверните болт B и снимите зажим датчика № 2 с амортизатора в сборе.

Выверните болт C и снимите передний датчик частоты вращения.

УКАЗАНИЕ:

1. Не допускайте попадания на наконечник датчика посторонних частиц.

2. Каждый раз при снятии датчика частоты вращения очищайте установочное отверстие датчика и расположенные рядом поверхности.


С помощью SST и молотка освободите накерненную часть гайки ступицы переднего колеса.

SST

09930-00010

ПРИМЕЧАНИЕ:

Полностью освободите накерненную часть гайки ступицы переднего колеса, иначе можно повредить винт приводного вала.

Включив тормоза, снимите гайку ступицы переднего колеса.

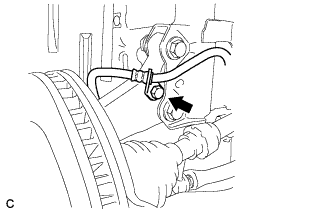

Выверните болт и отсоедините гибкий шланг переднего тормоза.

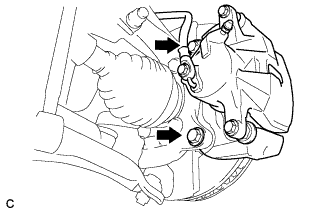

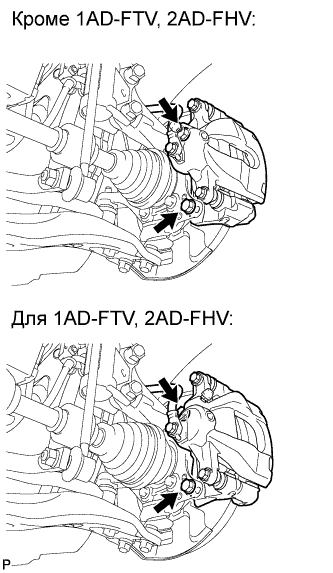

Выверните 2 болта и отделите суппорт переднего дискового тормоза в сборе от поворотного кулака.

ПРИМЕЧАНИЕ:

Суппорт тормоза не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.

Выверните 2 болта и отделите суппорт переднего дискового тормоза в сборе от поворотного кулака.

ПРИМЕЧАНИЕ:

Суппорт тормоза не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.

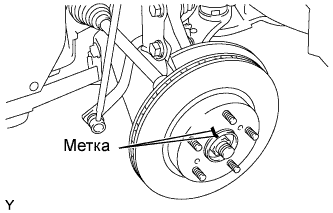

Снимите передний диск.

УКАЗАНИЕ:

Нанесите сборочные метки на диск и ступицу колеса.

Снимите передний диск.

УКАЗАНИЕ:

Нанесите сборочные метки на диск и ступицу колеса.

Снимите шплинт и отверните гайку.

Установите SST на наконечник рулевой тяги.

SST

09960-20010(09961-02060)

ПРИМЕЧАНИЕ:

Убедитесь, что верхние концы наконечника рулевой тяги и SST выровнены.

При помощи SST отсоедините наконечник тяги от поворотного кулака.

SST

09960-20010(09961-02010)

ПРИМЕЧАНИЕ:

1. При закреплении SST на поворотном кулаке обязательно привяжите строп SST, чтобы он не упал.

2. Установите SST таким образом, чтобы линии A и B были параллельны.

3. Обязательно устанавливайте ключ на деталь, указанную на рисунке.

4. Старайтесь не повредить защитный кожух переднего дискового тормоза.

5. Старайтесь не повредить пыльник шарового шарнира.

6. Действуйте осторожно, чтобы не повредить поворотный кулак.


Выверните болт и отверните 2 гайки.

Отсоедините нижний рычаг передней подвески от переднего нижнего шарового шарнира.

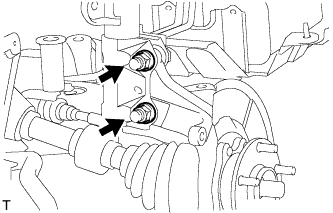

Выверните 2 болта, снимите 2 гайки и отсоедините передний амортизатор в сборе с цилиндрической винтовой пружиной от поворотного кулака.

УКАЗАНИЕ:

Удерживая гайки на месте, ослабьте и выверните болты.

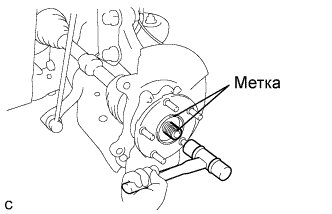

Нанесите метки на приводной вал и ступицу переднего колеса в сборе.

С помощью молотка с пластмассовым покрытием снимите поворотный кулак в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить чехол наружного шарнира передней полуоси и ротор датчика частоты вращения. Не следует чрезмерно выталкивать приводной вал ведущего колеса из полуоси в сборе.
