Задний Датчик Частоты Вращения (Изготовитель – Tmuk, Tmmt) Снятие. Corolla ZZE150

Тормоза. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Управление Тормозами. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

  3. СНИМИТЕ ЗАДНЮЮ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

  4. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с крышкой вещевого ящика)

  5. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей без крышки вещевого ящика)

  6. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с крышкой вещевого ящика)

  7. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей без крышки вещевого ящика)

  8. ОСЛАБЬТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА

  9. ОТСОЕДИНИТЕ ПРОВОД ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ (для подвески с двойными поперечными рычагами)

  10. ОТСОЕДИНИТЕ ПРОВОД ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ (для подвески торсионного типа)

  11. СНИМИТЕ ЗАЩИТУ РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА (для подвески с двойными поперечными рычагами)

  12. ОТСОЕДИНИТЕ ЛЕВЫЙ ЗАДНИЙ ГИБКИЙ ШЛАНГ (для подвески с двойными поперечными рычагами)

  13. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ (для подвески с двойными поперечными рычагами)

  14. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ (для подвески торсионного типа)

  15. ОТСОЕДИНИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для подвески с двойными поперечными рычагами)

  16. ОТСОЕДИНИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для подвески торсионного типа)

  17. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

  18. СНИМИТЕ СТУПИЦУ И ПОДШИПНИК ЗАДНЕГО КОЛЕСА В СБОРЕ С ЗАДНИМ ДАТЧИКОМ ЧАСТОТЫ ВРАЩЕНИЯ (для подвески с двойными поперечными рычагами)

  19. СНИМИТЕ СТУПИЦУ И ПОДШИПНИК ЗАДНЕГО КОЛЕСА В СБОРЕ С ЗАДНИМ ДАТЧИКОМ ЧАСТОТЫ ВРАЩЕНИЯ (для подвески торсионного типа)

  20. СНИМИТЕ ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

Задний Датчик Частоты Вращения (Изготовитель – Tmuk, Tmmt) -- Снятие


УКАЗАНИЕ:
  1. Порядок выполнения работ одинаков для правой и левой стороны.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.
  3. Если требуется замена ротора датчика, замените его вместе со ступицей заднего колеса, подшипником в сборе и задним датчиком частоты вращения.


1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


2. СНИМИТЕ ЗАДНЕЕ КОЛЕСО


3. СНИМИТЕ ЗАДНЮЮ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmuk, Tmmt) Снятие

  1. С помощью отвертки расцепите 2 фиксатора.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 фиксатора.

  1. Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.



4. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с крышкой вещевого ящика)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите коврик вещевого ящика в облицовке туннеля пола.



5. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей без крышки вещевого ящика)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите коврик вещевого ящика в облицовке туннеля пола.



6. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с крышкой вещевого ящика)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта и 2 винта.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.



7. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей без крышки вещевого ящика)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта и 2 винта.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.



8. ОСЛАБЬТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА

  1. Полностью отпустите рычаг стояночного тормоза.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmuk, Tmmt) Снятие

  1. Ослабьте контргайку и регулировочную гайку, чтобы полностью отпустить трос привода стояночного тормоза.



9. ОТСОЕДИНИТЕ ПРОВОД ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ (для подвески с двойными поперечными рычагами)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

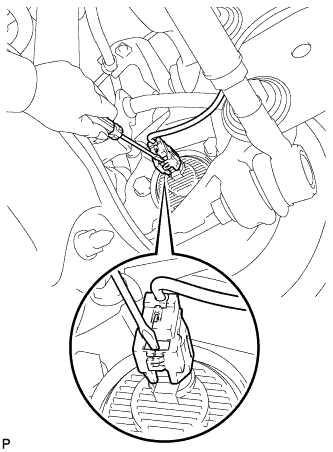

  1. С помощью отвертки отсоедините разъем от заднего датчика частоты вращения.

    ПРИМЕЧАНИЕ:
    Будьте осторожны, чтобы не повредить задний датчик частоты вращения.


10. ОТСОЕДИНИТЕ ПРОВОД ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ (для подвески торсионного типа)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmuk, Tmmt) Снятие

  1. С помощью отвертки отсоедините разъем от заднего датчика частоты вращения.

    ПРИМЕЧАНИЕ:
    Будьте осторожны, чтобы не повредить задний датчик частоты вращения.


11. СНИМИТЕ ЗАЩИТУ РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА (для подвески с двойными поперечными рычагами)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmuk, Tmmt) Снятие

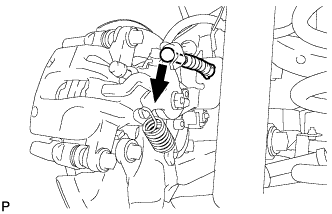

  1. Снимите защиту рычага стояночного тормоза с троса привода стояночного тормоза № 3 в сборе.



12. ОТСОЕДИНИТЕ ЛЕВЫЙ ЗАДНИЙ ГИБКИЙ ШЛАНГ (для подвески с двойными поперечными рычагами)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните болт и отсоедините левый задний гибкий шланг.



13. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ (для подвески с двойными поперечными рычагами)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmuk, Tmmt) Снятие

  1. Отсоедините трос привода стояночного тормоза № 3 в сборе от суппорта заднего дискового тормоза в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmuk, Tmmt) Снятие

  1. Отсоедините трос привода стояночного тормоза № 3 в сборе от суппорта заднего дискового тормоза в сборе.

    УКАЗАНИЕ:

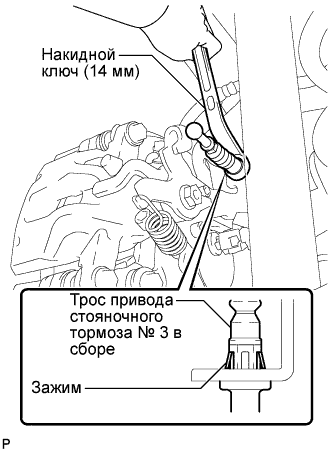

    Вставьте накидной ключ (14 мм) у основания троса привода стояночного тормоза № 3 в сборе, как показано на рисунке, чтобы отцепить фиксатор. Вытяните трос привода стояночного тормоза № 3 в сборе из суппорта заднего дискового тормоза в сборе.


14. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ (для подвески торсионного типа)


  1. Отсоедините трос привода стояночного тормоза № 3 в сборе от рычага цилиндра заднего дискового тормоза.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmuk, Tmmt) Снятие

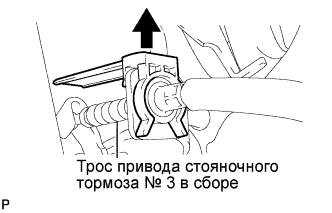

  1. Установите накидной ключ (14 мм) на основание троса привода стояночного тормоза № 3 в сборе, как показано на рисунке, чтобы освободить фиксатор. Извлеките трос привода стояночного тормоза № 3 в сборе из цилиндра заднего дискового тормоза в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmuk, Tmmt) Снятие



15. ОТСОЕДИНИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для подвески с двойными поперечными рычагами)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта и снимите суппорт заднего дискового тормоза в сборе.

    ПРИМЕЧАНИЕ:
    Суппорт тормоза не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.


16. ОТСОЕДИНИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для подвески торсионного типа)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта и снимите суппорт заднего дискового тормоза в сборе.

    ПРИМЕЧАНИЕ:
    Суппорт тормоза не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.


17. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmuk, Tmmt) Снятие

  1. Снимите задний тормозной диск.

    УКАЗАНИЕ:
    Нанесите сборочные метки на диск и ступицу колеса.


18. СНИМИТЕ СТУПИЦУ И ПОДШИПНИК ЗАДНЕГО КОЛЕСА В СБОРЕ С ЗАДНИМ ДАТЧИКОМ ЧАСТОТЫ ВРАЩЕНИЯ (для подвески с двойными поперечными рычагами)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта и снимите ступицу заднего колеса и подшипник в сборе с задним датчиком частоты вращения.



19. СНИМИТЕ СТУПИЦУ И ПОДШИПНИК ЗАДНЕГО КОЛЕСА В СБОРЕ С ЗАДНИМ ДАТЧИКОМ ЧАСТОТЫ ВРАЩЕНИЯ (для подвески торсионного типа)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта и снимите ступицу и подшипник задней полуоси в сборе.



20. СНИМИТЕ ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

  1. Зажмите подшипник и ступицу заднего колеса в сборе в тисках между алюминиевыми пластинами.

    ПРИМЕЧАНИЕ:
    Если ступица с подшипником в сборе падала или подвергалась воздействию сильных ударов, замените ее.

  1. Выбейте 2 стопорных штифта при помощи молотка и бородка с тонким цилиндрическим концом и снимите 2 переходника с SST.

    SST
    09520-00031(09521-00010,09520-00040)
    09521-00020


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmuk, Tmmt) Снятие

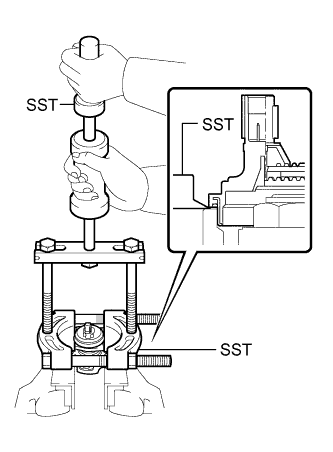

  1. С помощью SST и 2 болтов (диаметр: 12 мм; шаг резьбы: 1,5 мм) снимите задний датчик частоты вращения со ступицы заднего колеса в сборе с подшипником.

    SST
    09520-00031(09521-00010,09520-00040)
    09521-00020
    09950-00020
    ПРИМЕЧАНИЕ:
    1. Не приближайте задний датчик частоты вращения к магнитам.
    2. Извлеките задний датчик частоты вращения по прямой, следя затем, чтобы он не соприкасался с ротором заднего датчика частоты вращения.
    3. Если задний датчик частоты вращения поврежден или деформирован, замените ступицу и подшипник заднего колеса в сборе.
    4. Старайтесь не поцарапать контактную поверхность ступицы с подшипником заднего колеса в сборе и заднего датчика частоты вращения.
    5. На роторе и наконечнике датчика частоты вращения не должно быть посторонних частиц.
    УКАЗАНИЕ:
    Если требуется замена ротора датчика, замените его вместе со ступицей заднего колеса, подшипником в сборе и задним датчиком частоты вращения.
