Задний Датчик Частоты Вращения (Изготовитель – Tmc) Снятие. Corolla ZZE150

Тормоза. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Управление Тормозами. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

  3. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с кузовом типа "седан")

  4. СНИМИТЕ ПРАВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с кузовом типа "седан")

  5. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с кузовом типа "седан" и механической трансмиссией)

  6. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с кузовом типа "седан" и механической трансмиссией "multimode")

  7. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с кузовом типа "седан" и автоматической трансмиссией)

  8. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с кузовом типа "седан" и механической трансмиссией)

  9. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с кузовом типа "седан" и механической трансмиссией "multimode")

  10. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с кузовом типа "седан" и автоматической трансмиссией)

  11. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "седан")

  12. СНИМИТЕ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с кузовом типа "хэтчбэк")

  13. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с кузовом типа "хэтчбэк" и крышкой вещевого ящика)

  14. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с кузовом типа "хэтчбэк" без крышки вещевого ящика)

  15. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с кузовом типа "хэтчбэк" и крышкой вещевого ящика)

  16. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с кузовом типа "хэтчбэк" без крышки вещевого ящика)

  17. ОСЛАБЬТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА (для моделей производства ТМС с двигателем серии ZR, 4ZZ-FE)

  18. ОСЛАБЬТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА (за исключением моделей производства ТМС с двигателем серии ZR, 4ZZ-FE)

  19. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

  20. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ (для моделей с двигателем серии ZR, 4ZZ-FE производства ТМС)

  21. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ (за исключением моделей с двигателем серии ZR, 4ZZ-FE производства ТМС)

  22. ОТСОЕДИНИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для моделей с двигателем 1AD-FTV, 1ND-TV производства ТМС)

  23. ОТСОЕДИНИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для моделей с двигателем серии ZR, 4ZZ-FE производства ТМС)

  24. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК (для моделей с двигателем серии ZR, 4ZZ-FE производства ТМС)

  25. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК (за исключением моделей с двигателем серии ZR, 4ZZ-FE производства ТМС)

  26. СНИМИТЕ СТУПИЦУ В СБОРЕ С ПОДШИПНИКОМ ЗАДНЕГО КОЛЕСА И ЗАДНИМ ДАТЧИКОМ ЧАСТОТЫ ВРАЩЕНИЯ

  27. СНИМИТЕ ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

Задний Датчик Частоты Вращения (Изготовитель – Tmc) -- Снятие


УКАЗАНИЕ:
  1. Порядок выполнения работ одинаков для правой и левой стороны.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.
  3. Если требуется замена ротора датчика, замените его вместе со ступицей заднего колеса, подшипником в сборе и задним датчиком частоты вращения.


1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


2. СНИМИТЕ ЗАДНЕЕ КОЛЕСО


3. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.



4. СНИМИТЕ ПРАВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 3 захвата и фиксатор и снимите правую нижнюю отделочную накладку панели приборов.



5. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с кузовом типа "седан" и механической трансмиссией)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.



6. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с кузовом типа "седан" и механической трансмиссией "multimode")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.



7. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с кузовом типа "седан" и автоматической трансмиссией)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Turn the shift lever knob counterclockwise and remove the shift lever knob sub-assembly.



8. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с кузовом типа "седан" и механической трансмиссией)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.



9. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с кузовом типа "седан" и механической трансмиссией "multimode")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.



10. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с кузовом типа "седан" и автоматической трансмиссией)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 захвата и 2 фиксатора, а затем снимите центральную отделочную накладку панели приборов в сборе.



11. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmc) Снятие

  1. С помощью отвертки расцепите 8 фиксаторов и снимите верхнюю панель консоли.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


12. СНИМИТЕ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmc) Снятие

  1. С помощью отвертки расцепите 2 фиксатора.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 фиксатора.

  1. Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.



13. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с кузовом типа "хэтчбэк" и крышкой вещевого ящика)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите коврик вещевого ящика в облицовке туннеля пола.



14. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с кузовом типа "хэтчбэк" без крышки вещевого ящика)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите коврик вещевого ящика в облицовке туннеля пола.



15. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с кузовом типа "хэтчбэк" и крышкой вещевого ящика)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта и 2 винта.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.



16. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с кузовом типа "хэтчбэк" без крышки вещевого ящика)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта и 2 винта.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.



17. ОСЛАБЬТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА (для моделей производства ТМС с двигателем серии ZR, 4ZZ-FE)

  1. Полностью отпустите рычаг стояночного тормоза.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmc) Снятие

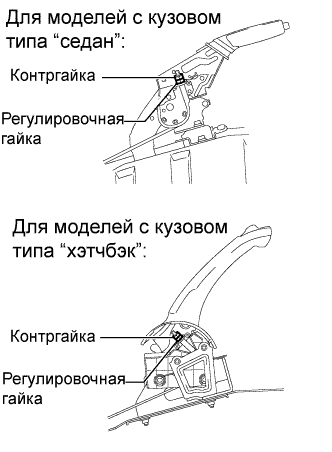

  1. Ослабьте контргайку и регулировочную гайку, чтобы полностью отпустить трос привода стояночного тормоза.



18. ОСЛАБЬТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА (за исключением моделей производства ТМС с двигателем серии ZR, 4ZZ-FE)

  1. Полностью отпустите рычаг стояночного тормоза.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmc) Снятие

  1. Ослабьте контргайку и регулировочную гайку, чтобы полностью отпустить трос привода стояночного тормоза.



19. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmc) Снятие

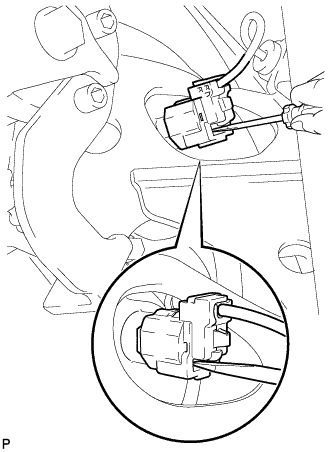

  1. С помощью отвертки отсоедините разъем от заднего датчика частоты вращения.

    ПРИМЕЧАНИЕ:
    Будьте осторожны, чтобы не повредить задний датчик частоты вращения.


20. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ (для моделей с двигателем серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

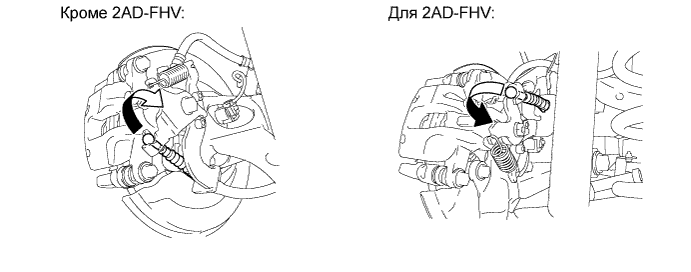

  1. Отсоедините трос привода стояночного тормоза № 3 в сборе от рычага цилиндра заднего дискового тормоза.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmc) Снятие

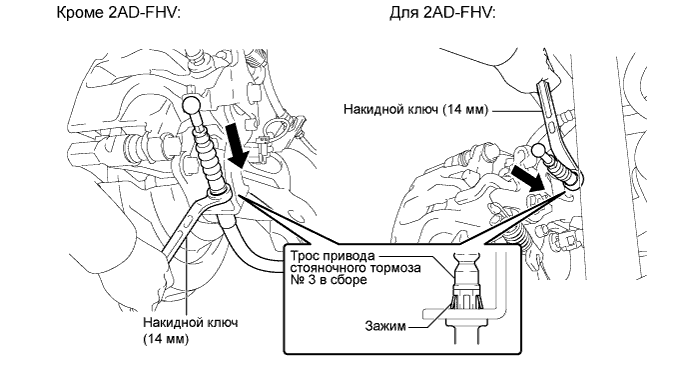

  1. Установите накидной ключ (14 мм) на основание троса привода стояночного тормоза № 3 в сборе, как показано на рисунке, чтобы освободить фиксатор. Извлеките трос привода стояночного тормоза № 3 в сборе из цилиндра заднего дискового тормоза в сборе.



21. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ (за исключением моделей с двигателем серии ZR, 4ZZ-FE производства ТМС)

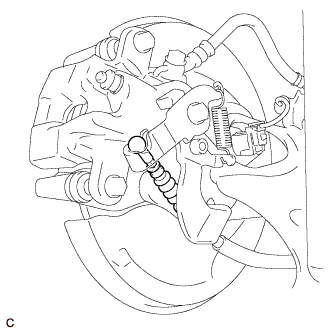

  1. Отсоедините трос привода стояночного тормоза № 3 в сборе от рычага цилиндра заднего дискового тормоза.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmc) Снятие

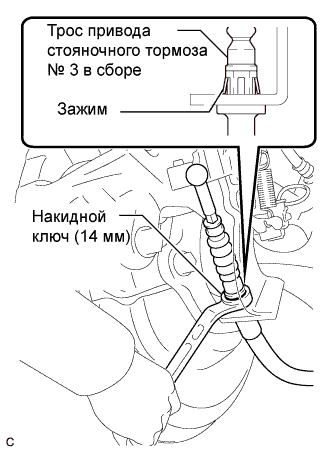

  1. Установите накидной ключ (14 мм) на основание троса привода стояночного тормоза № 3 в сборе, как показано на рисунке, чтобы освободить фиксатор. Извлеките трос привода стояночного тормоза № 3 в сборе из цилиндра заднего дискового тормоза в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmc) Снятие



22. ОТСОЕДИНИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для моделей с двигателем 1AD-FTV, 1ND-TV производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

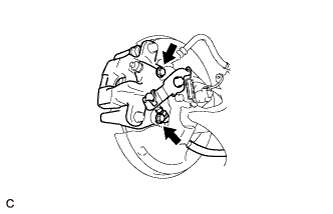

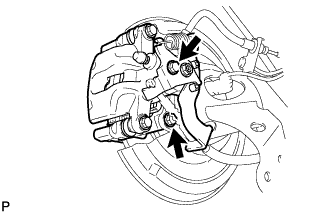

  1. Выверните 2 болта и снимите суппорт заднего дискового тормоза в сборе.

    ПРИМЕЧАНИЕ:
    Суппорт тормоза не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.


23. ОТСОЕДИНИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для моделей с двигателем серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта и снимите суппорт заднего дискового тормоза в сборе.

    ПРИМЕЧАНИЕ:
    Суппорт тормоза не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.


24. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК (для моделей с двигателем серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmc) Снятие

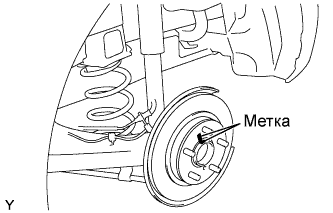

  1. Снимите задний тормозной диск.

    УКАЗАНИЕ:
    Нанесите сборочные метки на диск и ступицу колеса.


25. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК (за исключением моделей с двигателем серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmc) Снятие

  1. Снимите задний тормозной диск.

    УКАЗАНИЕ:
    Нанесите сборочные метки на диск и ступицу колеса.


26. СНИМИТЕ СТУПИЦУ В СБОРЕ С ПОДШИПНИКОМ ЗАДНЕГО КОЛЕСА И ЗАДНИМ ДАТЧИКОМ ЧАСТОТЫ ВРАЩЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

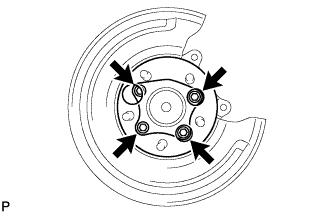

  1. Выверните 4 болта и снимите ступицу и подшипник задней полуоси в сборе.



27. СНИМИТЕ ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

  1. Зажмите подшипник и ступицу заднего колеса в сборе в тисках между алюминиевыми пластинами.

    ПРИМЕЧАНИЕ:
    Если ступица с подшипником в сборе падала или подвергалась воздействию сильных ударов, замените ее.

  1. Выбейте 2 стопорных штифта при помощи молотка и бородка с тонким цилиндрическим концом и снимите 2 переходника с SST.

    SST
    09520-00031(09521-00010,09520-00040)
    09521-00020

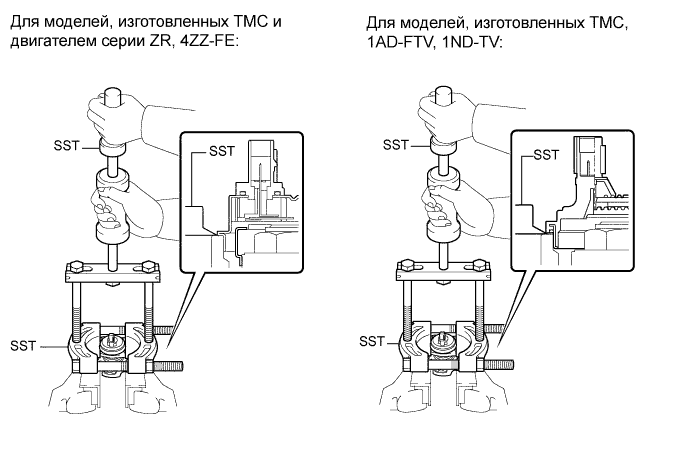

  1. С помощью SST и 2 болтов (диаметр: 12 мм; шаг резьбы: 1,5 мм) снимите задний датчик частоты вращения со ступицы заднего колеса в сборе с подшипником.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Задний Датчик Частоты Вращения (Изготовитель – Tmc) Снятие

    SST
    09520-00031(09521-00010,09520-00040)
    09521-00020
    09950-00020
    ПРИМЕЧАНИЕ:
    1. Не приближайте задний датчик частоты вращения к магнитам.
    2. Извлеките задний датчик частоты вращения по прямой, следя затем, чтобы он не соприкасался с ротором заднего датчика частоты вращения.
    3. Если задний датчик частоты вращения поврежден или деформирован, замените ступицу и подшипник заднего колеса в сборе.
    4. Старайтесь не поцарапать контактную поверхность ступицы с подшипником заднего колеса в сборе и заднего датчика частоты вращения.
    5. На роторе и наконечнике датчика частоты вращения не должно быть посторонних частиц.
    УКАЗАНИЕ:
    Если требуется замена ротора датчика, замените его вместе со ступицей заднего колеса, подшипником в сборе и задним датчиком частоты вращения.
