Датчик Замедления И Рысканья (Для Моделей С Vsc) -- Снятие |
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 2. СНИМИТЕ ПОДГОЛОВНИК ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (изготовитель – TMC) |
| 3. СНИМИТЕ ПОДГОЛОВНИК ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (изготовитель – TMUK) |
| 4. СНИМИТЕ ПОДГОЛОВНИК ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (изготовитель – TMMT) |
| 5. СНИМИТЕ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ (изготовитель – TMC) |
Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.
 |
Освободите 2 захвата и снимите щиток наружной направляющей сиденья.
| 6. СНИМИТЕ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ (изготовитель – TMUK) |
Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.
 |
Освободите 2 захвата и снимите щиток наружной направляющей сиденья.
| 7. СНИМИТЕ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ (изготовитель – TMMT) |
Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.
 |
Освободите 2 захвата и снимите щиток наружной направляющей сиденья.
| 8. СНИМИТЕ ЩИТОК КРОНШТЕЙНА ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ (изготовитель – TMC) |
Отцепите захват.
 |
Отсоедините направляющую и снимите щиток внутренней направляющей сиденья.
| 9. СНИМИТЕ ЩИТОК КРОНШТЕЙНА ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ (изготовитель – TMUK) |
Освободите 2 захвата и снимите щиток внутренней направляющей сиденья.
 |
| 10. СНИМИТЕ ЩИТОК КРОНШТЕЙНА ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ (изготовитель – TMMT) |
Освободите 2 захвата и снимите щиток внутренней направляющей сиденья.
 |
| 11. СНИМИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMC) |
Выверните 2 болта с задней стороны сиденья.
 |
Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.
Выверните 2 болта с передней стороны сиденья.
 |
Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в центральное положение. Затем с помощью ручки отпускания регулятора наклона переместите спинку сиденья в вертикальное положение.
Отсоедините разъемы, расположенные под сиденьем.
Снимите сиденье.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить кузов автомобиля.
| 12. СНИМИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMUK) |
Выверните 2 болта с задней стороны сиденья.
|
Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.
Выверните 2 болта с передней стороны сиденья.
|
Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в центральное положение. Затем с помощью ручки отпускания регулятора наклона переместите спинку сиденья в вертикальное положение.
Отсоедините разъемы, расположенные под сиденьем.
Снимите сиденье.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить кузов автомобиля.
| 13. СНИМИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMMT) |
Выверните 2 болта с задней стороны сиденья.
|
Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.
Выверните 2 болта с передней стороны сиденья.
|
Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в центральное положение. Затем с помощью ручки отпускания регулятора наклона переместите спинку сиденья в вертикальное положение.
Отсоедините разъемы, расположенные под сиденьем.
Снимите сиденье.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить кузов автомобиля.
| 14. СНИМИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (для моделей производства ТМС с двигателем серии ZR, 4ZZ-FE) |
Выверните 2 болта и снимите кронштейн датчика замедления и рысканья.
 |

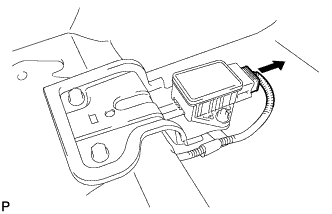

Отсоедините разъем от датчика замедления и рысканья.
- ПРИМЕЧАНИЕ:
- Не отворачивайте установочные гайки.
 |
| 15. СНИМИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (для моделей производства ТМС с двигателями 1AD-FTV, 1ND-TV) |
Выверните 2 болта и снимите кронштейн датчика замедления и рысканья.
|
Отсоедините разъем от датчика замедления и рысканья с кронштейном.
 |
Отверните 2 гайки и снимите датчик замедления и рысканья.
 |
| 16. СНИМИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (для моделей производства TMMT, TMUK) |
Выверните 2 болта и снимите кронштейн датчика замедления и рысканья.
|
Отсоедините разъем от датчика замедления и рысканья с кронштейном.
|
Отверните 2 гайки и снимите датчик замедления и рысканья.
|
