Датчик Замедления И Рысканья (Для Моделей С Vsc) -- Установка



1. УСТАНОВИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (для моделей производства TMUK, TMMT)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

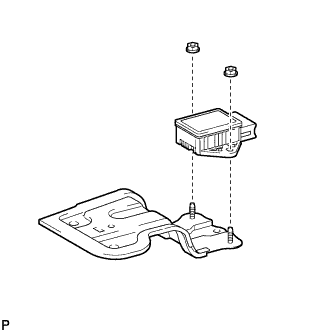

  1. Закрепите датчик замедления и рысканья на кронштейне датчика замедления и рысканья 2 гайками.

    Момент затяжки:
    6,0 Н*м{61 кгс*см, 53 фунт-сила-дюймов}


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

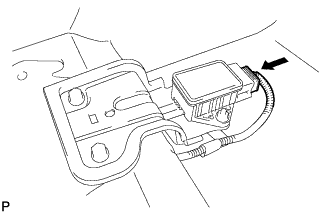

  1. Подсоедините разъем к датчику замедления и рысканья с кронштейном.

    ПРИМЕЧАНИЕ:
    Удостоверьтесь, что разъем датчика замедления и рысканья подсоединен надежно.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

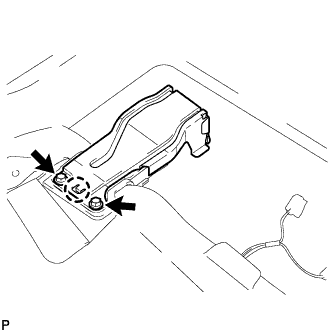

  1. Вставьте захват на кронштейне датчика замедления и рысканья в датчик замедления и рысканья и закрепите датчик 2 болтами.

    Момент затяжки:
    20 Н*м{204 кгс*см, 15 фунт-сила-футов}
    ПРИМЕЧАНИЕ:
    1. Не допускайте попадания посторонних веществ между кронштейном датчика замедления и рысканья и кузовом.
    2. Старайтесь не повредить датчик замедления и рысканья.
    3. Удостоверьтесь, что датчик замедления и рысканья закреплен надежно.


2. УСТАНОВИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (для моделей производства ТМС с двигателями 1AD-FTV, 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите датчик замедления и рысканья на кронштейне датчика замедления и рысканья 2 гайками.

    Момент затяжки:
    6,0 Н*м{61 кгс*см, 53 фунт-сила-дюймов}


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Подсоедините разъем к датчику замедления и рысканья с кронштейном.

    ПРИМЕЧАНИЕ:
    Удостоверьтесь, что разъем датчика замедления и рысканья подсоединен надежно.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Вставьте захват на кронштейне датчика замедления и рысканья в датчик замедления и рысканья и закрепите датчик 2 болтами.

    Момент затяжки:
    20 Н*м{204 кгс*см, 15 фунт-сила-футов}
    ПРИМЕЧАНИЕ:
    1. Не допускайте попадания посторонних веществ между датчиком замедления и рысканья и кузовом.
    2. Старайтесь не повредить датчик замедления и рысканья.
    3. Удостоверьтесь, что датчик замедления и рысканья закреплен надежно.


3. УСТАНОВИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (для моделей производства ТМС с двигателем серии ZR, 4ZZ-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

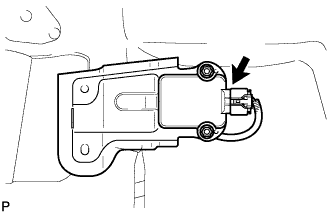

  1. Подсоедините разъем к датчику замедления и рысканья.

    ПРИМЕЧАНИЕ:
    Удостоверьтесь, что разъем датчика замедления и рысканья подсоединен надежно.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Вставьте захват на кронштейне датчика замедления и рысканья в датчик замедления и рысканья и закрепите датчик 2 болтами.

    Момент затяжки:
    20 Н*м{204 кгс*см, 15 фунт-сила-футов}
    ПРИМЕЧАНИЕ:
    1. Не допускайте попадания посторонних веществ между кронштейном датчика замедления и рысканья и кузовом.
    2. Старайтесь не повредить датчик замедления и рысканья.
    3. Удостоверьтесь, что датчик замедления и рысканья закреплен надежно.


4. УСТАНОВИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMUK)

  1. Установите переднее сиденье в сборе в салон.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

  1. Подсоедините разъемы под сиденьем.

  1. Временно закрепите переднее сиденье в сборе 4 болтами.

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Датчик Замедления И Рысканья (Для Моделей С Vsc) Установка

  1. Затяните 2 болта на передней стороне сиденья.

    Момент затяжки:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}
    УКАЗАНИЕ:
    Затягивайте болты в порядке, указанном на рисунке.

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Датчик Замедления И Рысканья (Для Моделей С Vsc) Установка

  1. Затяните 2 болта на задней стороне сиденья.

    Момент затяжки:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}
    УКАЗАНИЕ:
    Затягивайте болты в порядке, указанном на рисунке.


5. УСТАНОВИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMMT)

  1. Установите переднее сиденье в сборе в салон.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

  1. Подсоедините разъемы под сиденьем.

  1. Временно закрепите переднее сиденье в сборе 4 болтами.

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Датчик Замедления И Рысканья (Для Моделей С Vsc) Установка

  1. Затяните 2 болта на передней стороне сиденья.

    Момент затяжки:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}
    УКАЗАНИЕ:
    Затягивайте болты в порядке, указанном на рисунке.

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Датчик Замедления И Рысканья (Для Моделей С Vsc) Установка

  1. Затяните 2 болта на задней стороне сиденья.

    Момент затяжки:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}
    УКАЗАНИЕ:
    Затягивайте болты в порядке, указанном на рисунке.


6. УСТАНОВИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMC)

  1. Установите переднее сиденье в сборе в салон.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

  1. Подсоедините разъемы под сиденьем.

  1. Временно закрепите переднее сиденье в сборе 4 болтами.

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Датчик Замедления И Рысканья (Для Моделей С Vsc) Установка

  1. Затяните 2 болта на передней стороне сиденья.

    Момент затяжки:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}
    УКАЗАНИЕ:
    Затягивайте болты в порядке, указанном на рисунке.

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Датчик Замедления И Рысканья (Для Моделей С Vsc) Установка

  1. Затяните 2 болта на задней стороне сиденья.

    Момент затяжки:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}
    УКАЗАНИЕ:
    Затягивайте болты в порядке, указанном на рисунке.


7. ПРОВЕРЬТЕ БЛОКИРОВКУ РЕГУЛЯТОРА НАПРАВЛЯЮЩИХ ПЕРЕДНЕГО СИДЕНЬЯ (изготовитель – TMUK)

  1. При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
    Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.



8. ПРОВЕРЬТЕ БЛОКИРОВКУ РЕГУЛЯТОРА НАПРАВЛЯЮЩИХ ПЕРЕДНЕГО СИДЕНЬЯ (изготовитель – TMMT)

  1. При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
    Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.



9. ПРОВЕРЬТЕ БЛОКИРОВКУ РЕГУЛЯТОРА НАПРАВЛЯЮЩИХ ПЕРЕДНЕГО СИДЕНЬЯ (изготовитель – TMC)

  1. При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно.
    Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.



10. УСТАНОВИТЕ ПОДГОЛОВНИК ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (изготовитель – TMC)


11. УСТАНОВИТЕ ПОДГОЛОВНИК ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (изготовитель – TMUK)


12. УСТАНОВИТЕ ПОДГОЛОВНИК ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (изготовитель – TMMT)


13. УСТАНОВИТЕ ЩИТОК КРОНШТЕЙНА ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ (изготовитель – TMC)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe).Датчик Замедления И Рысканья (Для Моделей С Vsc) Установка

  1. Вставьте направляющую.

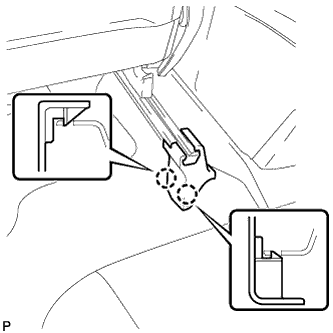

  1. Введите в зацепление захват и установите щиток внутренней направляющей сиденья.



14. УСТАНОВИТЕ ЩИТОК КРОНШТЕЙНА ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ (изготовитель – TMUK)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

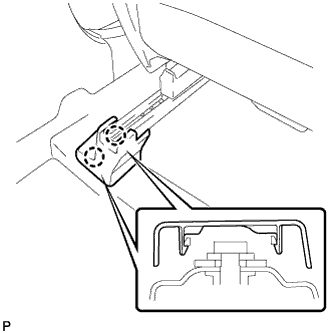

  1. Введите в зацепление 2 захвата и установите щиток внутренней направляющей сиденья.



15. УСТАНОВИТЕ ЩИТОК КРОНШТЕЙНА ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ (изготовитель – TMMT)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 2 захвата и установите щиток внутренней направляющей сиденья.



16. УСТАНОВИТЕ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ (изготовитель – TMC)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 2 захвата и установите щиток наружной направляющей сиденья.



17. УСТАНОВИТЕ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ (изготовитель – TMUK)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 2 захвата и установите щиток наружной направляющей сиденья.



18. УСТАНОВИТЕ ЩИТОК НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ (изготовитель – TMMT)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 2 захвата и установите щиток наружной направляющей сиденья.



19. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ


20. ПРОВЕРЬТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMUK)

  1. Для моделей с системой подогрева сидений:
    Проверьте работу подогревателя сиденья.

    1. Поверните замок зажигания в положение ON (ВКЛ).

    2. Включите переключатель подогревателя сиденья.

    3. Подождите не менее 5 мин и удостоверьтесь, что поверхность сиденья стала теплой.



21. ПРОВЕРЬТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMMT)

  1. Для моделей с системой подогрева сидений:
    Проверьте работу подогревателя сиденья.

    1. Поверните замок зажигания в положение ON (ВКЛ).

    2. Включите переключатель подогревателя сиденья.

    3. Подождите не менее 5 мин и удостоверьтесь, что поверхность сиденья стала теплой.



22. ПРОВЕРЬТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (изготовитель – TMC)

  1. Для моделей с системой подогрева сидений:
    Проверьте работу подогревателя сиденья.

    1. Поверните замок зажигания в положение ON (ВКЛ).

    2. Включите переключатель подогревателя сиденья.

    3. Подождите не менее 5 мин и удостоверьтесь, что поверхность сиденья стала теплой.



23. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS
УКАЗАНИЕ:
(Нажмите здесь)


24. ОТКАЛИБРУЙТЕ "НУЛЬ" ДАТЧИКА ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (для моделей производства ТМС с двигателем серии ZR, 4ZZ-FE)
УКАЗАНИЕ:
(Нажмите здесь)


25. ПРОВЕРЬТЕ СИГНАЛ ДАТЧИКА
УКАЗАНИЕ:
  1. Для моделей производства TMC с двигателями 1AD-FTV, 1ND-TV (Нажмите здесь).
  2. Для моделей производства TMC с двигателем серии ZR, 4ZZ-FE (Нажмите здесь).
  3. Для моделей производства TMUK, TMMT (Нажмите здесь).
