Верхний Стоп-Сигнал В Сборе (Для Моделей С Кузовом Типа Седан Без Заднего Спойлера) Установка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ СТОП-СИГНАЛ В СБОРЕ

  2. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ

  3. УСТАНОВИТЕ ЗАГЛУШКУ ОТВЕРСТИЯ РЕМНЯ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ

  4. УСТАНОВИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ

  5. УСТАНОВИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ОБЛИЦОВКИ КРЫШИ

  6. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ

  7. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

  8. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

  9. УСТАНОВИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ

  10. УСТАНОВИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ОБЛИЦОВКИ КРЫШИ

  11. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ

  12. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

  13. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ

  14. УСТАНОВИТЕ БОКОВУЮ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  15. УСТАНОВИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  16. УСТАНОВИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

Верхний Стоп-Сигнал В Сборе (Для Моделей С Кузовом Типа "Седан" Без Заднего Спойлера) -- Установка



1. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ СТОП-СИГНАЛ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

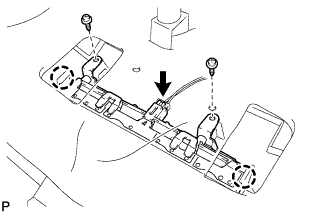

  1. Введите в зацепление 2 захвата и закрепите центральный стоп-сигнал в сборе 2 винтами.

  1. Подсоедините разъем.



2. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Верхний Стоп-Сигнал В Сборе (Для Моделей С Кузовом Типа Седан Без Заднего Спойлера) Установка

  1. Пропустите 3 ремня через прорези.

  1. Установите панель облицовки отделения для мелких вещей в сборе и закрепите ее 3 фиксаторами и 5 захватами.

  1. Подсоедините разъем.



3. УСТАНОВИТЕ ЗАГЛУШКУ ОТВЕРСТИЯ РЕМНЯ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите заглушку отверстия ремня облицовки отделения для мелких вещей и закрепите ее 4 захватами.



4. УСТАНОВИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Верхний Стоп-Сигнал В Сборе (Для Моделей С Кузовом Типа Седан Без Заднего Спойлера) Установка

  1. Установите внутреннюю левую боковую облицовку крыши и закрепите ее 4 фиксаторами и 2 направляющими.



5. УСТАНОВИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ОБЛИЦОВКИ КРЫШИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Верхний Стоп-Сигнал В Сборе (Для Моделей С Кузовом Типа Седан Без Заднего Спойлера) Установка

  1. Установите внутреннюю левую боковую панель облицовки крыши, как показано на рисунке, и закрепите ее захватом и 2 направляющими.



6. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите левую боковую накладку заднего сиденья и закрепите ее 2 захватами и 2 фиксаторами.



7. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Верхний Стоп-Сигнал В Сборе (Для Моделей С Кузовом Типа Седан Без Заднего Спойлера) Установка

  1. Совместите сборочную метку (желтую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема левой задней двери.

    ПРИМЕЧАНИЕ:
    После установки убедитесь, что углы совмещены правильно.


8. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите опорную накладку левой задней двери и закрепите ее 10 фиксаторами.



9. УСТАНОВИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков.


10. УСТАНОВИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ОБЛИЦОВКИ КРЫШИ
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков.


11. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков.


12. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Верхний Стоп-Сигнал В Сборе (Для Моделей С Кузовом Типа Седан Без Заднего Спойлера) Установка

  1. Совместите сборочную метку (белую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема правой задней двери.

    ПРИМЕЧАНИЕ:
    После установки убедитесь, что углы совмещены правильно.


13. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков.


14. УСТАНОВИТЕ БОКОВУЮ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Верхний Стоп-Сигнал В Сборе (Для Моделей С Кузовом Типа Седан Без Заднего Спойлера) Установка

  1. Введите в зацепление направляющую.

  1. Установите боковую спинку левого заднего сиденья в сборе и закрепите ее болтом.

    Момент затяжки:
    7,8 Н*м{80 кгс*см, 69 фунт-сила-дюймов}


15. УСТАНОВИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Верхний Стоп-Сигнал В Сборе (Для Моделей С Кузовом Типа Седан Без Заднего Спойлера) Установка

  1. Введите в зацепление направляющую.

  1. Установите боковую спинку правого заднего сиденья в сборе и закрепите ее болтом.

    Момент затяжки:
    7,8 Н*м{80 кгс*см, 69 фунт-сила-дюймов}


16. УСТАНОВИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Верхний Стоп-Сигнал В Сборе (Для Моделей С Кузовом Типа Седан Без Заднего Спойлера) Установка

  1. Установите 2 задних крепления подушки сиденья на спинку сиденья.

  1. Закрепите 2 передних крепления подушки сиденья на кузове автомобиля.

  1. Убедитесь, что подушка сиденья установлена надежно.

    ПРИМЕЧАНИЕ:
    При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.
