Задний Блок Фонарей В Сборе (Для Моделей Производства Тмс С Кузовом Типа Хэтчбэк) Повторная Сборка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ПАТРОН ЗАДНЕГО БЛОКА ФОНАРЕЙ С ПРОВОДКОЙ

  2. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

  3. УСТАНОВИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА (для моделей без задних противотуманных фонарей)

  4. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ (для моделей с задними противотуманными фонарями)

  5. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ

  6. УСТАНОВИТЕ ЛАМПУ СТОП-СИГНАЛА

  7. УСТАНОВИТЕ ПРОКЛАДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ

Задний Блок Фонарей В Сборе (Для Моделей Производства Тмс С Кузовом Типа "Хэтчбэк") -- Повторная Сборка



1. УСТАНОВИТЕ ПАТРОН ЗАДНЕГО БЛОКА ФОНАРЕЙ С ПРОВОДКОЙ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Задний Блок Фонарей В Сборе (Для Моделей Производства Тмс С Кузовом Типа Хэтчбэк) Повторная Сборка

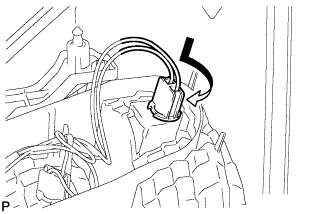

  1. Введите в зацепление захват и установите патрон и проводку заднего блока фонарей.

  1. Введите зажим в зацепление.



2. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

  1. Установите лампу заднего указателя поворота в патрон заднего блока фонарей с проводкой.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

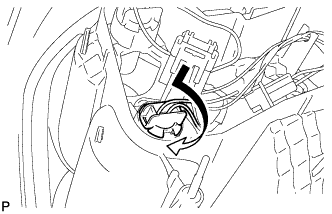

  1. Поверните лампу заднего указателя поворота и патрон с проводкой заднего блока фонарей в направлении, указанном стрелкой, и установите их как один узел.



3. УСТАНОВИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА (для моделей без задних противотуманных фонарей)

  1. Установите лампу фонаря заднего хода в патрон заднего блока фонарей с проводкой.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

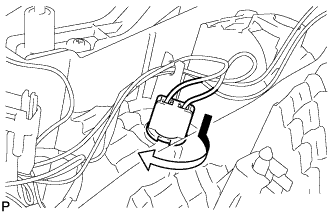

  1. Поверните лампу фонаря заднего хода и патрон с проводкой заднего блока фонарей в направлении, указанном стрелкой, и установите их как один узел.



4. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ (для моделей с задними противотуманными фонарями)

  1. Установите лампу заднего противотуманного фонаря в патрон заднего блока фонарей с проводкой.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

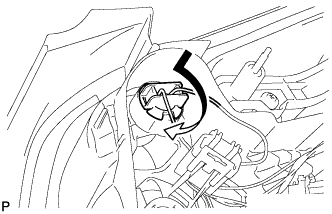

  1. Поверните лампу заднего противотуманного фонаря и патрон с проводкой заднего блока фонарей в направлении, указанном стрелкой, и установите их как один узел.



5. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ

  1. Установите лампу заднего фонаря в патрон заднего блока фонарей с проводкой.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поверните лампу заднего фонаря и патрон с проводкой заднего блока фонарей в направлении, указанном стрелкой, и установите их как один узел.



6. УСТАНОВИТЕ ЛАМПУ СТОП-СИГНАЛА

  1. Установите лампу стоп-сигнала в патрон заднего блока фонарей с проводкой.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поверните лампу стоп-сигнала и патрон с проводкой заднего блока фонарей в направлении, указанном стрелкой, и установите их как один узел.



7. УСТАНОВИТЕ ПРОКЛАДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите новую прокладку заднего блока фонарей.
