Задний Блок Фонарей В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа Хэтчбэк) Разборка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ПРОКЛАДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ

  2. СНИМИТЕ ЛАМПУ СТОП-СИГНАЛА

  3. СНИМИТЕ ПАТРОН И ПРОВОДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ

  4. СНИМИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ

  5. СНИМИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА (для моделей без задних противотуманных фонарей)

  6. СНИМИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ (для моделей с задними противотуманными фонарями)

  7. СНИМИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

Задний Блок Фонарей В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа "Хэтчбэк") -- Разборка



1. СНИМИТЕ ПРОКЛАДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

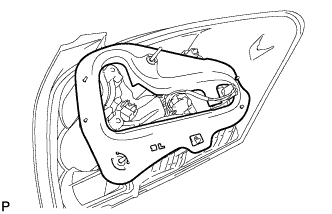

  1. Снимите прокладку заднего блока фонарей.

    ПРИМЕЧАНИЕ:
    1. Обязательно удаляйте все остатки прежних прокладок с кузова.
    2. Повторное использование снятых прокладок запрещено. Для предотвращения проникновения воды следует устанавливать новую прокладку заднего блока фонарей.
    3. Круглое уплотнение также необходимо заменить.


2. СНИМИТЕ ЛАМПУ СТОП-СИГНАЛА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

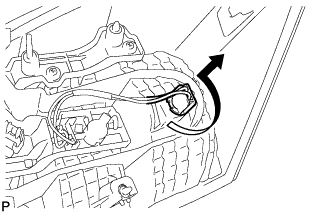

  1. Поверните лампу стоп-сигнала и патрон с проводкой заднего блока фонарей в сборе в направлении, указанном стрелкой, и отсоедините их как один узел.

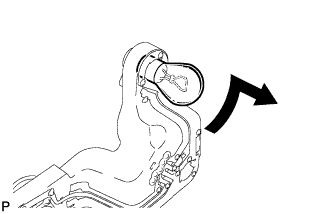

  1. Извлеките лампу стоп-сигнала из патрона заднего блока фонарей с проводкой в сборе.



3. СНИМИТЕ ПАТРОН И ПРОВОДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

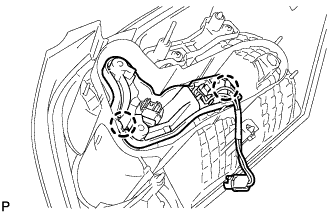

  1. Отсоедините 2 захвата и снимите патрон и проводку заднего блока фонарей в сборе.



4. СНИМИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

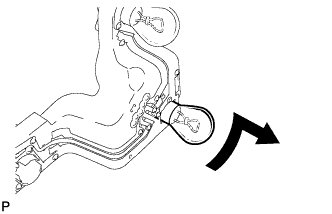

  1. Извлеките лампу заднего фонаря из патрона заднего блока фонарей с проводкой в сборе, как показано на рисунке.



5. СНИМИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА (для моделей без задних противотуманных фонарей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

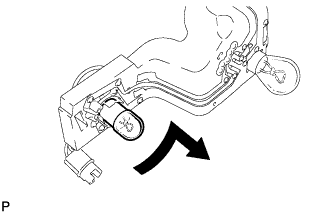

  1. Извлеките лампу фонаря заднего хода из патрона заднего блока фонарей с проводкой в сборе, как показано на рисунке.



6. СНИМИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ (для моделей с задними противотуманными фонарями)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Извлеките лампу заднего противотуманного фонаря из патрона заднего блока фонарей с проводкой в сборе, как показано на рисунке.



7. СНИМИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Извлеките лампу заднего указателя поворота из патрона заднего блока фонарей с проводкой в сборе, как показано на рисунке.
