Задний Блок Фонарей В Сборе (Для Моделей Производства Тмс С Кузовом Типа Хэтчбэк) Разборка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ПРОКЛАДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ

  2. СНИМИТЕ ЛАМПУ СТОП-СИГНАЛА

  3. СНИМИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ

  4. СНИМИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА (для моделей без задних противотуманных фонарей)

  5. СНИМИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ (для моделей с задними противотуманными фонарями)

  6. СНИМИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

  7. СНИМИТЕ ПАТРОН ЗАДНЕГО БЛОКА ФОНАРЕЙ С ПРОВОДКОЙ

Задний Блок Фонарей В Сборе (Для Моделей Производства Тмс С Кузовом Типа "Хэтчбэк") -- Разборка



1. СНИМИТЕ ПРОКЛАДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

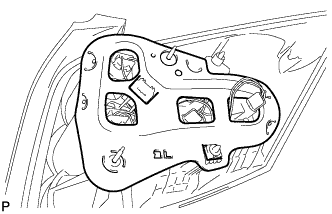

  1. Снимите прокладку заднего блока фонарей.

    ПРИМЕЧАНИЕ:
    1. Обязательно удаляйте все остатки прежних прокладок с кузова.
    2. Повторное использование снятых прокладок запрещено. Для предотвращения проникновения воды следует устанавливать новую прокладку заднего блока фонарей.
    3. Круглое уплотнение также необходимо заменить.


2. СНИМИТЕ ЛАМПУ СТОП-СИГНАЛА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

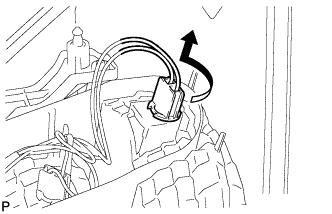

  1. Поверните лампу стоп-сигнала и патрон с проводкой заднего блока фонарей в направлении, указанном стрелкой, и отсоедините их как один узел.

  1. Извлеките лампу стоп-сигнала из патрона заднего блока фонарей с проводкой.



3. СНИМИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

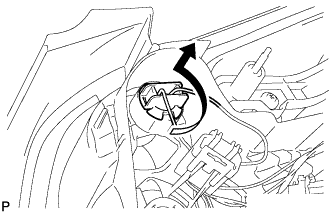

  1. Поверните лампу заднего фонаря и патрон с проводкой заднего блока фонарей в направлении, указанном стрелкой, и отсоедините их как один узел.

  1. Извлеките лампу заднего фонаря из патрона заднего блока фонарей с проводкой.



4. СНИМИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА (для моделей без задних противотуманных фонарей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

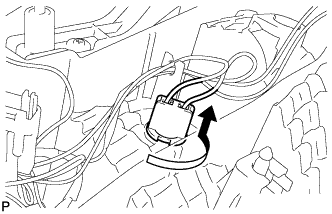

  1. Поверните лампу фонаря заднего хода и патрон с проводкой заднего блока фонарей в направлении, указанном стрелкой, и отсоедините их как один узел.

  1. Отсоедините лампу фонаря заднего хода от патрона заднего блока фонарей с проводкой.



5. СНИМИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ (для моделей с задними противотуманными фонарями)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

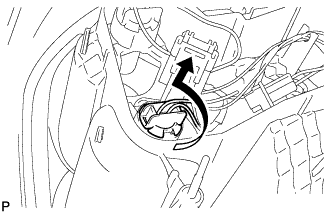

  1. Поверните лампу заднего противотуманного фонаря и патрон с проводкой заднего блока фонарей в направлении, указанном стрелкой, и отсоедините их как один узел.

  1. Извлеките лампу заднего противотуманного фонаря из патрона заднего блока фонарей с проводкой.



6. СНИМИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поверните лампу заднего указателя поворота и патрон с проводкой заднего блока фонарей в направлении, указанном стрелкой, и отсоедините их как один узел.

  1. Извлеките лампу заднего указателя поворота из патрона заднего блока фонарей с проводкой.



7. СНИМИТЕ ПАТРОН ЗАДНЕГО БЛОКА ФОНАРЕЙ С ПРОВОДКОЙ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Задний Блок Фонарей В Сборе (Для Моделей Производства Тмс С Кузовом Типа Хэтчбэк) Разборка

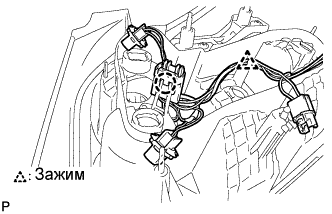

  1. Расцепите зажим.

  1. Освободите захват и снимите патрон заднего блока фонарей с проводкой.
