Задний Блок Фонарей В Сборе (Для Моделей С Кузовом Типа Седан) Повторная Сборка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ПРОКЛАДКУ ЗАДНЕГО ФОНАРЯ

  2. УСТАНОВИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА (для моделей без задних противотуманных фонарей)

  3. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ (для моделей с задними противотуманными фонарями)

  4. УСТАНОВИТЕ ПРОКЛАДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ

  5. УСТАНОВИТЕ ПАТРОН И ПРОВОДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ

  6. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

  7. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО БЛОКА ФОНАРЕЙ

Задний Блок Фонарей В Сборе (Для Моделей С Кузовом Типа "Седан") -- Повторная Сборка



1. УСТАНОВИТЕ ПРОКЛАДКУ ЗАДНЕГО ФОНАРЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите новую прокладку заднего фонаря.



2. УСТАНОВИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА (для моделей без задних противотуманных фонарей)

  1. Установите лампу фонаря заднего хода в патрон.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

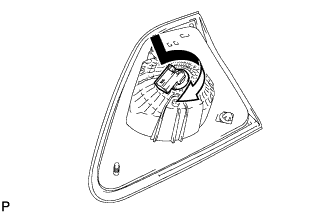

  1. Поверните лампу и патрон лампы фонаря заднего хода в направлении, указанном стрелкой, и установите их как один узел.



3. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ (для моделей с задними противотуманными фонарями)

  1. Установите лампу заднего противотуманного фонаря в патрон заднего противотуманного фонаря.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

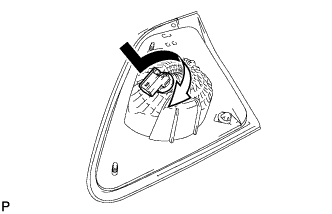

  1. Поверните лампу и патрон лампы заднего противотуманного фонаря в направлении, указанном стрелкой, и установите их как один узел.



4. УСТАНОВИТЕ ПРОКЛАДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите новую прокладку заднего блока фонарей.



5. УСТАНОВИТЕ ПАТРОН И ПРОВОДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Задний Блок Фонарей В Сборе (Для Моделей С Кузовом Типа Седан) Повторная Сборка

  1. Подсоедините зажим и установите патрон и проводку заднего блока фонарей в сборе.



6. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

  1. Установите лампу заднего указателя поворота в патрон заднего блока фонарей с проводкой.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

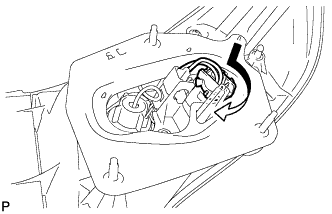

  1. Поверните лампу заднего указателя поворота и патрон с проводкой заднего блока фонарей в направлении, указанном стрелкой, и установите их как один узел.



7. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО БЛОКА ФОНАРЕЙ

  1. Установите лампу заднего блока фонарей в патрон и с проводкой в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

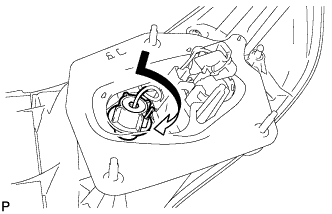

  1. Поверните лампу и патрон с проводкой заднего блока фонарей в направлении, указанном стрелкой, и установите их как один узел.
