Задний Блок Фонарей В Сборе (Для Моделей С Кузовом Типа Седан) Разборка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ЛАМПУ ЗАДНЕГО БЛОКА ФОНАРЕЙ

  2. СНИМИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

  3. СНИМИТЕ ПАТРОН И ПРОВОДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ

  4. СНИМИТЕ ПРОКЛАДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ

  5. СНИМИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА (для моделей без задних противотуманных фонарей)

  6. СНИМИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ (для моделей с задними противотуманными фонарями)

  7. СНИМИТЕ ПРОКЛАДКУ ЗАДНЕГО ФОНАРЯ

Задний Блок Фонарей В Сборе (Для Моделей С Кузовом Типа "Седан") -- Разборка



1. СНИМИТЕ ЛАМПУ ЗАДНЕГО БЛОКА ФОНАРЕЙ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

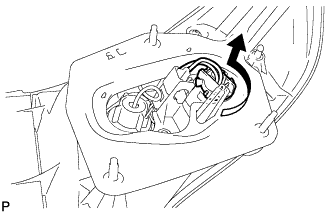

  1. Поверните лампу и патрон с проводкой заднего блока фонарей в направлении, указанном стрелкой, и отсоедините их как один узел.

  1. Отсоедините лампу заднего блока фонарей от патрона и узла проводки.



2. СНИМИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

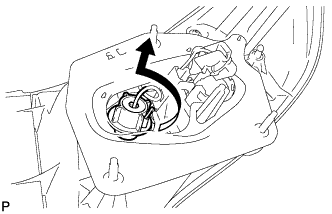

  1. Поверните лампу заднего указателя поворота и патрон с проводкой заднего блока фонарей в направлении, указанном стрелкой, и отсоедините их как один узел.

  1. Извлеките лампу заднего указателя поворота из патрона заднего блока фонарей с проводкой.



3. СНИМИТЕ ПАТРОН И ПРОВОДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Задний Блок Фонарей В Сборе (Для Моделей С Кузовом Типа Седан) Разборка

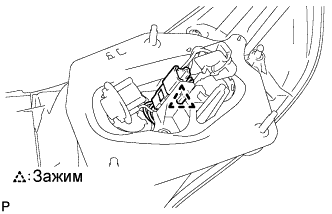

  1. Отсоедините зажим и снимите патрон и проводку заднего блока фонарей в сборе.



4. СНИМИТЕ ПРОКЛАДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите прокладку заднего блока фонарей.

    ПРИМЕЧАНИЕ:
    1. Обязательно удаляйте все остатки прежних прокладок с кузова.
    2. Повторное использование снятых прокладок запрещено. Для предотвращения проникновения воды следует устанавливать новую прокладку заднего блока фонарей.


5. СНИМИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА (для моделей без задних противотуманных фонарей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

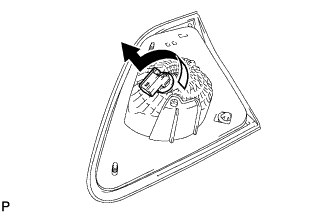

  1. Поверните лампу и патрон лампы фонаря заднего хода в направлении, указанном стрелкой, и отсоедините их как один узел.

  1. Извлеките лампу фонаря заднего хода из патрона.



6. СНИМИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ (для моделей с задними противотуманными фонарями)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

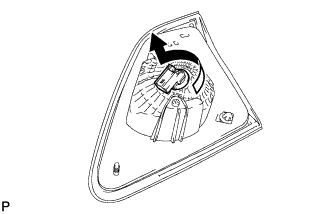

  1. Поверните лампу и патрон лампы заднего противотуманного фонаря в направлении, указанном стрелкой, и отсоедините их как один узел.

  1. Отсоедините лампу заднего противотуманного фонаря от патрона.



7. СНИМИТЕ ПРОКЛАДКУ ЗАДНЕГО ФОНАРЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

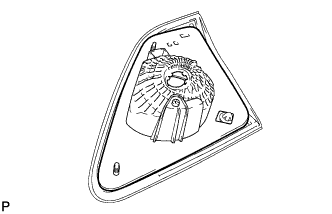

  1. Снимите прокладку заднего фонаря.

    ПРИМЕЧАНИЕ:
    1. Обязательно удаляйте все остатки прежних прокладок с кузова.
    2. Повторное использование снятых прокладок запрещено. Для предотвращения проникновения воды следует устанавливать новую прокладку заднего фонаря.
