Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Задний Блок Фонарей В Сборе (Для Моделей С Кузовом Типа "Седан") -- Установка |
| 1. УСТАНОВИТЕ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ |

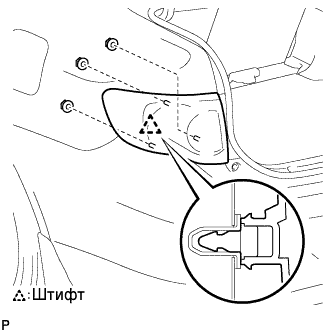

Введите в зацепление штифт.
 |
Установите задний блок фонарей в сборе и закрепите его 3 гайками.
- Момент затяжки:
- 5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}

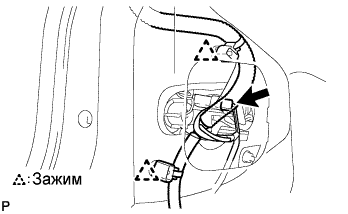

Подсоедините разъем и введите в зацепление 2 зажима.
 |
| 2. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ В ОБЛИЦОВОЧНОЙ НАКЛАДКЕ БАГАЖНОГО ОТДЕЛЕНИЯ |

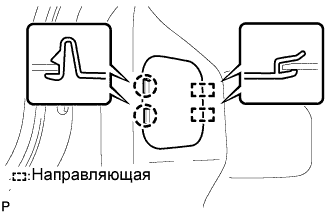

Введите в зацепление 2 направляющие.
 |
Введите в зацепление 2 захвата и установите крышку отверстия в облицовочной накладке багажного отделения.
| 3. УСТАНОВИТЕ ЗАДНИЙ ФОНАРЬ В СБОРЕ |
Введите в зацепление фиксатор.
 |
Установите задний фонарь в сборе и закрепите его 2 гайками.
- Момент затяжки:
- 5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}
 |
Подсоедините разъем.
| 4. УСТАНОВИТЕ БОКОВУЮ КРЫШКУ БАГАЖНОГО ОТДЕЛЕНИЯ |
Введите в зацепление 2 направляющие.
 |
Введите в зацепление 2 захвата и установите боковую крышку багажного отделения.
