Фара В Сборе (Для Моделей С Кузовом Типа Седан) Разборка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ЛАМПУ ФАРЫ № 2

  2. СНИМИТЕ ЛАМПУ ФАРЫ № 1 (для галогенных фар)

  3. СНИМИТЕ КРЫШКУ ФАРЫ № 1 (для газоразрядных фар)

  4. СНИМИТЕ ГАЗОРАЗРЯДНУЮ ЛАМПУ ФАРЫ (для газоразрядных фар)

  5. СНИМИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

  6. СНИМИТЕ ЛАМПУ ГАБАРИТНОГО ФОНАРЯ

  7. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР

  8. СНИМИТЕ УПЛОТНЕНИЕ ОСНОВАНИЯ ЭЛЕКТРОДВИГАТЕЛЯ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР

  9. СНИМИТЕ ЭБУ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ В СБОРЕ (для газоразрядных фар)

  10. СНИМИТЕ ПРОКЛАДКУ ФАРЫ (для газоразрядных фар)

  11. СНИМИТЕ КРОНШТЕЙН ФАРЫ

  12. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ФАРЫ

Фара В Сборе (Для Моделей С Кузовом Типа "Седан") -- Разборка



1. СНИМИТЕ ЛАМПУ ФАРЫ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

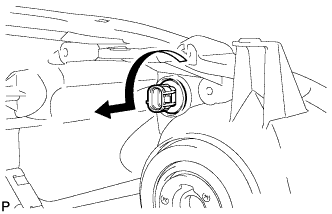

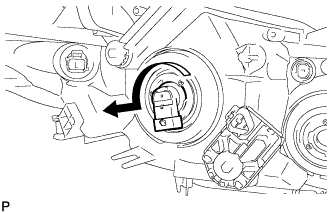

  1. Снимите лампу фары № 2, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    Не прикасайтесь к стеклу лампы пальцами.


2. СНИМИТЕ ЛАМПУ ФАРЫ № 1 (для галогенных фар)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

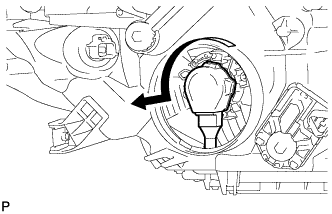

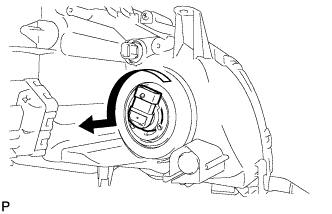

  1. Снимите лампу фары № 1, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    Не прикасайтесь к стеклу лампы пальцами.


3. СНИМИТЕ КРЫШКУ ФАРЫ № 1 (для газоразрядных фар)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

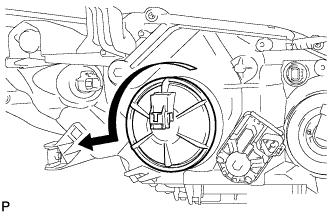

  1. Отсоедините крышку фары № 1, как показано на рисунке.

  1. Отсоедините разъем и снимите крышку фары № 1.



4. СНИМИТЕ ГАЗОРАЗРЯДНУЮ ЛАМПУ ФАРЫ (для газоразрядных фар)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем ЭБУ управления освещением, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Фара В Сборе (Для Моделей С Кузовом Типа Седан) Разборка

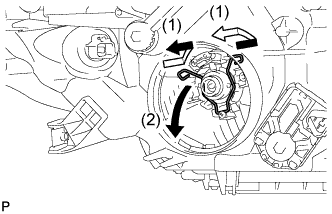

  1. Освободите установочную пружину и снимите газоразрядную лампу фары, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    Не прикасайтесь к стеклу лампы пальцами.


5. СНИМИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

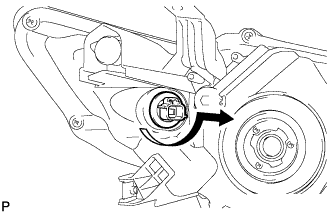

  1. Поверните лампу и патрон лампы переднего указателя поворота в направлении, указанном стрелкой, и снимите их как один узел.

  1. Извлеките лампу переднего указателя поворота из патрона.



6. СНИМИТЕ ЛАМПУ ГАБАРИТНОГО ФОНАРЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поверните лампу и патрон габаритного фонаря в направлении, указанном стрелкой, и снимите их как один узел.

  1. Извлеките лампу габаритного фонаря из патрона лампы.



7. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Фара В Сборе (Для Моделей С Кузовом Типа Седан) Разборка

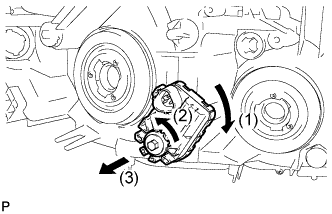

  1. Поверните электродвигатель системы управления уровнем фар в направлении, указанном на рисунке стрелкой (1), чтобы освободить его.

  1. Поверните винт регулировки электродвигателя системы управления уровнем фар в направлении, указанном на рисунке стрелкой (2), чтобы отсоединить вал.

  1. Извлеките электродвигатель системы управления уровнем фар в направлении, указанном на рисунке стрелкой (3), чтобы снять его.



8. СНИМИТЕ УПЛОТНЕНИЕ ОСНОВАНИЯ ЭЛЕКТРОДВИГАТЕЛЯ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР

  1. Снимите уплотнение основания электродвигателя системы управления уровнем фар.

    ПРИМЕЧАНИЕ:
    После снятия уплотнения основания электродвигателя системы управления уровнем фар его обязательно следует заменить новым. В противном случае в фару может проникнуть вода.


9. СНИМИТЕ ЭБУ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ В СБОРЕ (для газоразрядных фар)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

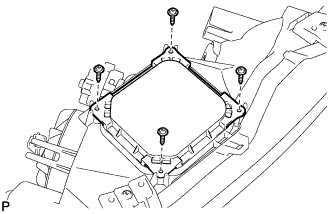

  1. Выверните 4 винта.

  1. Отсоедините разъем и снимите ЭБУ управления освещением в сборе.



10. СНИМИТЕ ПРОКЛАДКУ ФАРЫ (для газоразрядных фар)

  1. Снимите прокладку фары.

    ПРИМЕЧАНИЕ:
    После снятия прокладку фары необходимо заменить новой. В противном случае в фару может проникнуть вода.


11. СНИМИТЕ КРОНШТЕЙН ФАРЫ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

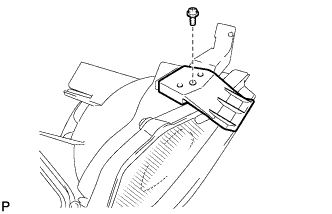

  1. Выверните винт и снимите кронштейн фары.

    ПРИМЕЧАНИЕ:
    Никогда не снимайте кронштейн фары, если только не выполняется замена фары или кронштейна фары.
    УКАЗАНИЕ:
    Кронштейн может быть закреплен 2 винтами, в зависимости от состояния автомобиля.


12. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ФАРЫ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните винт и снимите левый кронштейн фары.

    ПРИМЕЧАНИЕ:
    Никогда не снимайте левый кронштейн фары, если только не выполняется замена фары или левого кронштейна фары.
    УКАЗАНИЕ:
    Кронштейн может быть закреплен 2 винтами, в зависимости от состояния автомобиля.
