Фара В Сборе (Для Моделей С Кузовом Типа Хэтчбэк) Повторная Сборка. Corolla ZZE150

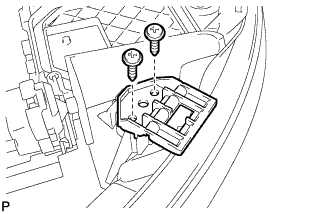

Установите левый кронштейн фары и закрепите его 2 винтами (при повторном использовании фары).

ПРИМЕЧАНИЕ:

Винт поставляется вместе с новым кронштейном. При повторном использовании фары вверните винты в отверстия с обеих сторон.

Установите левый кронштейн фары и закрепите его винтом (при установке новой фары).

ПРИМЕЧАНИЕ:

Если фара новая, закрепите ее одним винтом в центральном отверстии.

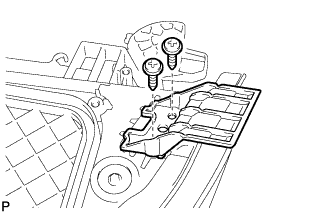

Установите кронштейн фары и закрепите его 2 винтами (при повторном использовании фары).

ПРИМЕЧАНИЕ:

Винт поставляется вместе с новым кронштейном. При повторном использовании фары вверните винты в отверстия с обеих сторон.

Установите кронштейн фары и закрепите его винтом (при установке новой фары).

ПРИМЕЧАНИЕ:

Если фара новая, закрепите ее одним винтом в центральном отверстии.

Установите новую прокладку фары.

Подсоедините разъем.

Установите ЭБУ управления освещением в сборе и закрепите его 4 винтами.

Установите лампу габаритного фонаря в патрон лампы.

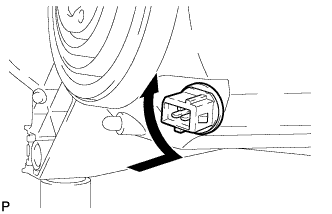

Поверните лампу и патрон лампы габаритного фонаря в направлении, указанном стрелкой, и установите их как один узел.

Установите лампу переднего указателя поворота в патрон переднего указателя поворота.

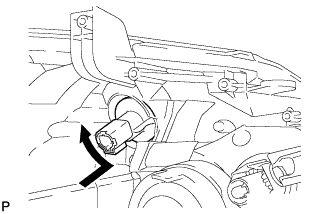

Поверните лампу и патрон лампы переднего указателя поворота в направлении, указанном стрелкой, и установите их как один узел.

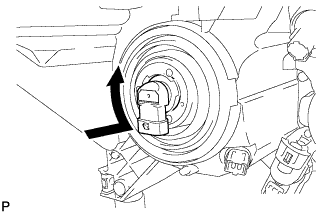

Установите лампу фары № 1, как показано на рисунке.

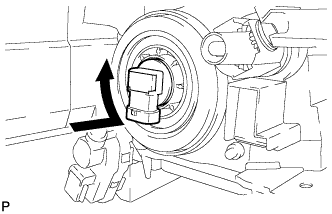

Установите лампу фары № 2, как показано на рисунке.

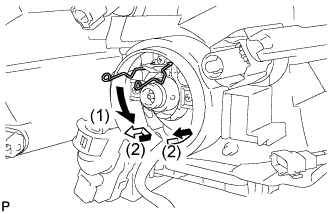

Зафиксируйте установочную пружину, чтобы установить газоразрядную лампу фары, как показано на рисунке.

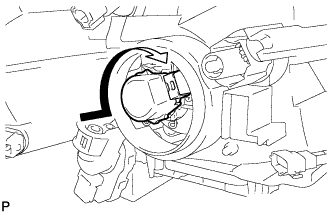

Поверните разъем ЭБУ управления освещением в направлении, указанном стрелкой, чтобы подсоединить разъем.

Установите заднюю крышку фары.
