Газоразрядная Лампа Фары Высокой Интенсивности (Для Моделей С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с крышкой радиатора)

  2. МЕРЫ ПРЕДОСТОРОЖНОСТИ, КОТОРЫЕ НЕОБХОДИМО СОБЛЮДАТЬ ПРИ ЗАМЕНЕ ЛАМПЫ ФАРЫ

  3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  4. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1

  5. СНИМИТЕ ЗАДНЮЮ КРЫШКУ ФАРЫ

  6. СНИМИТЕ ГАЗОРАЗРЯДНУЮ ЛАМПУ ФАРЫ

Газоразрядная Лампа Фары Высокой Интенсивности (Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие



1. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с крышкой радиатора)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 6 фиксаторов и верхний воздушный отражатель радиатора.



2. МЕРЫ ПРЕДОСТОРОЖНОСТИ, КОТОРЫЕ НЕОБХОДИМО СОБЛЮДАТЬ ПРИ ЗАМЕНЕ ЛАМПЫ ФАРЫ
(Нажмите здесь)


3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


4. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

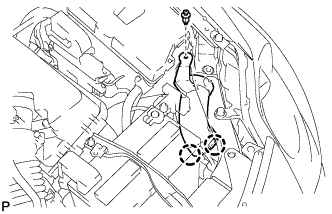

  1. Снимите фиксатор.

  1. Отсоедините 2 захвата и снимите входной патрубок воздушного фильтра № 1.



5. СНИМИТЕ ЗАДНЮЮ КРЫШКУ ФАРЫ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

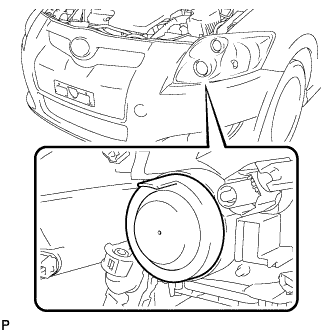

  1. Снимите заднюю крышку фары.



6. СНИМИТЕ ГАЗОРАЗРЯДНУЮ ЛАМПУ ФАРЫ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

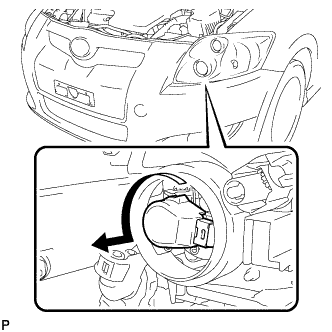

  1. Отсоедините разъем ЭБУ управления освещением, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Газоразрядная Лампа Фары Высокой Интенсивности (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

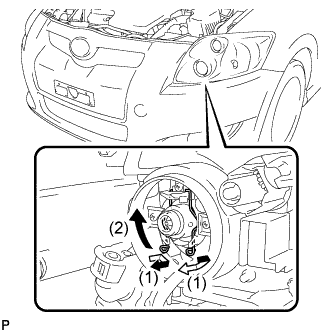

  1. Освободите установочную пружину и снимите газоразрядную лампу фары, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    1. После замены газоразрядной лампы фары убедитесь, что она включается. Затем установите на место все детали, которые были сняты для замены лампы.
    2. Не прикасайтесь к стеклу лампы пальцами.
