Рычаг Стояночного Тормоза (Для Моделей С Кузовом Типа Седан) Снятие. Corolla ZZE150

Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.

Освободите 3 захвата и фиксатор и снимите правую нижнюю отделочную накладку панели приборов.

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.

Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.

Освободите 2 захвата и 2 фиксатора, а затем снимите центральную отделочную накладку панели приборов в сборе.

Выверните 2 винта <В>.

Освободите 2 захвата.

Отсоедините все разъемы и снимите ящик панели приборов в сборе.

Освободите 3 захвата.

Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Освободите 3 захвата.

Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

С помощью отвертки расцепите 8 фиксаторов и снимите верхнюю панель консоли.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите коврик вещевого ящика в облицовке туннеля пола.

Отверните 4 болта.

Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.

Выверните 4 болта и 2 винта.

Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.

Выверните 4 болта и 2 винта.

Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.

Отверните контргайку и регулировочную гайку.

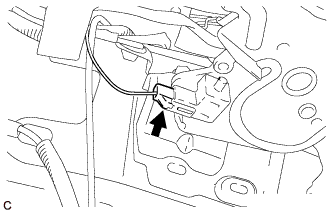

Отсоедините разъем выключателя стояночного тормоза.

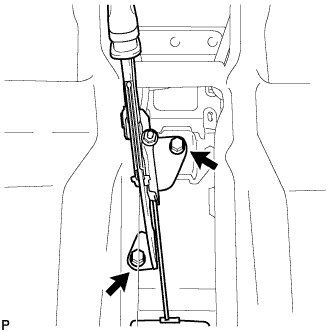

Выверните 2 болта и снимите рычаг стояночного тормоза в сборе.

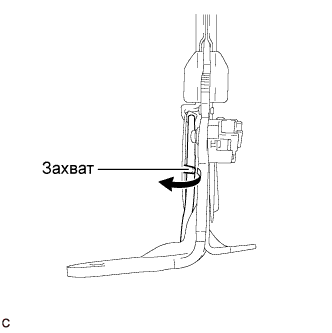

Вытяните захват и снимите трос привода стояночного тормоза № 1 в сборе.
