УБЕДИТЕСЬ, ЧТО ВКЛЮЧАЕТСЯ КОНТРОЛЬНАЯ ЛАМПА СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ
УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с автоматической трансмиссией)
УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с механической трансмиссией)
УСТАНОВИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1
УСТАНОВИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2
УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с механической трансмиссией)
УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с автоматической трансмиссией)
УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией)
УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ
Рычаг Стояночного Тормоза (Для Моделей С Кузовом Типа "Седан") -- Установка |
| 1. УСТАНОВИТЕ РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ |
Пропустите трос привода стояночного тормоза № 1 через рычаг стояночного тормоза в сборе.

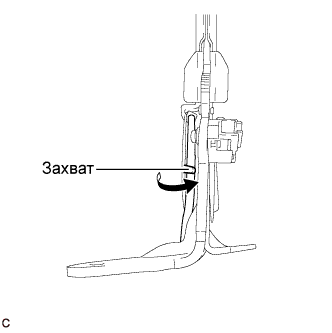

Загните захват рычага стояночного тормоза.
 |
Временно заверните регулировочную гайку и контргайку на трос привода стояночного тормоза № 1 в сборе.
 |
Закрепите рычаг стояночного тормоза в сборе 2 болтами.
- Момент затяжки:
- 15 Н*м{148 кгс*см, 11 фунт-сила-футов}
 |
Подсоедините разъем выключателя стояночного тормоза.
 |
| 2. ОТРЕГУЛИРУЙТЕ ХОД РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА |
- ПРИМЕЧАНИЕ:
- Перед регулировкой стояночного тормоза удостоверьтесь, что из трубопроводов тормозной системы удален воздух.
Снимите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).
Полностью отпустите рычаг стояночного тормоза.

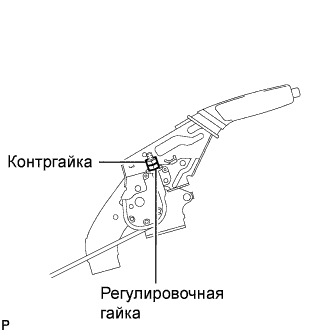

Ослабьте контргайку и регулировочную гайку, чтобы полностью отпустить трос привода стояночного тормоза.
3-5 раз нажмите педаль тормоза при выключенном двигателе.
Поворачивайте регулировочную гайку до тех пор, пока не будет обеспечен надлежащий ход рычага стояночного тормоза.
- Ход рычага стояночного тормоза:
- 9–12 щелчков при 300 Н (30 кгс, 67 фунт-сил)
 |
Затяните контргайку.
- Момент затяжки:
- 6,0 Н*м{61 кгс*см, 53 фунт-сила-дюймов}
Затяните рычаг стояночного тормоза 3–4 раза и проверьте ход рычага стояночного тормоза.
Проверьте, не прихватывает ли тормоза.
Установите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).
| 3. УБЕДИТЕСЬ, ЧТО ВКЛЮЧАЕТСЯ КОНТРОЛЬНАЯ ЛАМПА СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ |
Убедитесь, что при поднятии рычага стояночного тормоза включается контрольная лампа состояния тормозной системы.
- Номинальный режим:
- Контрольная лампа состояния тормозной системы включается при первом щелчке.
| 4. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с автоматической трансмиссией) |
Вверните 2 винта.
 |
Установите вещевой ящик в облицовке туннеля пола в сборе и закрепите его 4 болтами и 2 винтами.
 |
| 5. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с механической трансмиссией "multimode") |
Вверните 2 винта.
 |
Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.
 |
| 6. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с механической трансмиссией) |
Вверните 2 винта.
 |
Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами.
 |
| 7. РАЗМЕСТИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
Установите коврик вещевого ящика в облицовке туннеля пола.
 |
| 8. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ |
Установите верхнюю панель консоли и закрепите ее 8 фиксаторами.
 |
| 9. УСТАНОВИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1 |
Введите в зацепление направляющую.
 |
Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.
| 10. УСТАНОВИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2 |
Введите в зацепление направляющую.
 |
Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.
| 11. УСТАНОВИТЕ ЯЩИК ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
Введите в зацепление 2 захвата.
 |
Установите ящик панели приборов и закрепите ее 2 винтами <B>.
| 12. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с автоматической трансмиссией) |
Введите в зацепление 2 захвата и 2 фиксатора и установите центральную облицовку панели управления в сборе.
 |
| 13. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с механической трансмиссией "multimode") |
Введите в зацепление 2 захвата и 2 фиксатора и установите центральную облицовку панели управления.
 |
| 14. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с механической трансмиссией) |
Введите в зацепление 2 захвата и 2 фиксатора и установите центральную облицовку панели управления.
 |
| 15. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с автоматической трансмиссией) |
Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.
 |
| 16. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией "multimode") |
Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.
 |
| 17. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией) |
Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.
 |
| 18. УСТАНОВИТЕ ЛЕВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Введите в зацепление 3 захвата и фиксатор и установите левую нижнюю отделочную накладку панели приборов.
 |
| 19. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Введите в зацепление 3 захвата и фиксатор и установите правую нижнюю отделочную накладку панели приборов
 |
