Стояночный Тормоз (Изготовитель – Tmc) Регулировка. Corolla ZZE150

Тормоза. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Стояночный Тормоз. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ПРОВЕРЬТЕ ХОД РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА (для моделей с кузовом типа "седан")

  2. ПРОВЕРЬТЕ ХОД РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА (для моделей с кузовом типа "хэтчбэк")

  3. ОТРЕГУЛИРУЙТЕ ХОД РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА (для моделей с кузовом типа "седан")

  4. ОТРЕГУЛИРУЙТЕ ХОД РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА (для моделей с кузовом типа "хэтчбэк")

  5. ПРОВЕРЬТЕ ЗАЗОР МЕЖДУ РЫЧАГОМ ЦИЛИНДРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА И ОГРАНИЧИТЕЛЕМ (для 4ZZ-FE, 1ZR-FE, 2ZR-FE)

  6. ПРОВЕРЬТЕ ЗАЗОР МЕЖДУ РЫЧАГОМ ЦИЛИНДРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА И ОГРАНИЧИТЕЛЕМ (для 1AD-FTV, 1ND-TV)

  7. УБЕДИТЕСЬ, ЧТО ВКЛЮЧАЕТСЯ КОНТРОЛЬНАЯ ЛАМПА СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ

Стояночный Тормоз (Изготовитель – Tmc) -- Регулировка



1. ПРОВЕРЬТЕ ХОД РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА (для моделей с кузовом типа "седан")

  1. Сильно затяните рычаг стояночного тормоза.

  1. Отпустите блокировку стояночного тормоза и верните рычаг стояночного тормоза в незатянутое положение.

  1. Медленно до упора затяните рычаг стояночного тормоза и подсчитайте число щелчков.

    Ход рычага стояночного тормоза:
    9–12 щелчков при 300 Н (30 кгс, 67 фунт-сил)


2. ПРОВЕРЬТЕ ХОД РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА (для моделей с кузовом типа "хэтчбэк")

  1. Сильно затяните рычаг стояночного тормоза.

  1. Отпустите блокировку стояночного тормоза и верните рычаг стояночного тормоза в незатянутое положение.

  1. Медленно до упора затяните рычаг стояночного тормоза и подсчитайте число щелчков.

    Ход рычага стояночного тормоза:
    8–11 щелчков при 300 Н (30 кгс, 67 фунт-сил)


3. ОТРЕГУЛИРУЙТЕ ХОД РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА (для моделей с кузовом типа "седан")
ПРИМЕЧАНИЕ:
Перед регулировкой стояночного тормоза удостоверьтесь, что из трубопроводов тормозной системы удален воздух.

  1. Снимите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).

  1. Полностью отпустите рычаг стояночного тормоза.

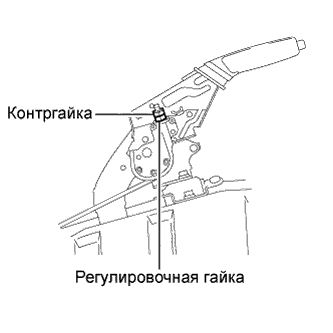

  1. Ослабьте контргайку и регулировочную гайку, чтобы полностью отпустить трос привода стояночного тормоза.

  1. 3-5 раз нажмите педаль тормоза при выключенном двигателе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Стояночный Тормоз (Изготовитель – Tmc) Регулировка

  1. Поворачивайте регулировочную гайку до тех пор, пока не будет обеспечен надлежащий ход рычага стояночного тормоза.

    Ход рычага стояночного тормоза:
    9–12 щелчков при 300 Н (30 кгс, 67 фунт-сил)

  1. Затяните контргайку.

    Момент затяжки:
    6,0 Н*м{61 кгс*см, 53 фунт-сила-дюймов}

  1. Затяните рычаг стояночного тормоза 3–4 раза и проверьте ход рычага стояночного тормоза.

  1. Проверьте, не прихватывает ли тормоза.

  1. Установите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).



4. ОТРЕГУЛИРУЙТЕ ХОД РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА (для моделей с кузовом типа "хэтчбэк")
ПРИМЕЧАНИЕ:
Перед регулировкой стояночного тормоза удостоверьтесь, что из трубопроводов тормозной системы удален воздух.

  1. Снимите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).

  1. Полностью отпустите рычаг стояночного тормоза.

  1. Ослабьте контргайку и регулировочную гайку, чтобы полностью отпустить трос привода стояночного тормоза.

  1. 3-5 раз нажмите педаль тормоза при выключенном двигателе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Стояночный Тормоз (Изготовитель – Tmc) Регулировка

  1. Поворачивайте регулировочную гайку до тех пор, пока не будет обеспечен надлежащий ход рычага стояночного тормоза.

    Ход рычага стояночного тормоза:
    8–11 щелчков при 300 Н (30 кгс, 67 фунт-сил)

  1. Затяните контргайку.

    Момент затяжки:
    6,0 Н*м{61 кгс*см, 53 фунт-сила-дюймов}

  1. Затяните рычаг стояночного тормоза 3–4 раза и проверьте ход рычага стояночного тормоза.

  1. Проверьте, не прихватывает ли тормоза.

  1. Установите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).

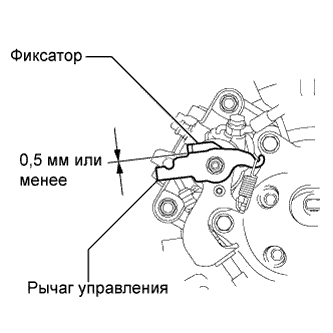

5. ПРОВЕРЬТЕ ЗАЗОР МЕЖДУ РЫЧАГОМ ЦИЛИНДРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА И ОГРАНИЧИТЕЛЕМ (для 4ZZ-FE, 1ZR-FE, 2ZR-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Стояночный Тормоз (Изготовитель – Tmc) Регулировка

  1. Отпустите рычаг стояночного тормоза и убедитесь, что зазор между рабочим рычагом тормозного цилиндра заднего дискового тормоза и ограничителем находится в пределах допустимых значений.

    Зазор:
    0,5 мм (0,02 дюйма) или менее
    Если зазор не соответствует заданному, замените суппорт заднего дискового тормоза в сборе.

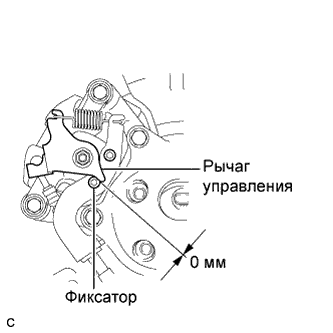

6. ПРОВЕРЬТЕ ЗАЗОР МЕЖДУ РЫЧАГОМ ЦИЛИНДРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА И ОГРАНИЧИТЕЛЕМ (для 1AD-FTV, 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стояночный Тормоз.Стояночный Тормоз (Изготовитель – Tmc).Стояночный Тормоз (Изготовитель – Tmc) Регулировка

  1. Отпустите рычаг стояночного тормоза и убедитесь, что зазор между рабочим рычагом тормозного цилиндра заднего дискового тормоза и ограничителем находится в пределах допустимых значений.

    Зазор:
    0 мм (0 дюйма)
    Если зазор не соответствует заданному, замените суппорт заднего дискового тормоза в сборе.


7. УБЕДИТЕСЬ, ЧТО ВКЛЮЧАЕТСЯ КОНТРОЛЬНАЯ ЛАМПА СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ

  1. Убедитесь, что при поднятии рычага стояночного тормоза включается контрольная лампа состояния тормозной системы.

    Номинальный режим:
    Контрольная лампа состояния тормозной системы включается при первом щелчке.
