Система Посадки И Запуска (Для Моделей С Кузовом Типа Хэтчбэк) Все Функции Блокировки / Разблокировки Системы Посадки И Системы Дистанционного Управления Замками Дверей Не Работают. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

ПРОВЕРЬТЕ ПЕРЕДАТЧИК ЭЛЕКТРОННОГО КЛЮЧА

ПРОВЕРЬТЕ НАПРЯЖЕНИЕ БАТАРЕИ ПЕРЕДАТЧИКА

ПРОВЕРЬТЕ ПРОХОЖДЕНИЕ РАДИОВОЛН

ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ECU-B2)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ - ЭБУ СЕРТИФИКАЦИИ)

ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ

ПРОВЕРЬТЕ РАБОТУ ПРИЕМНИКА СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

ОПИСАНИЕ

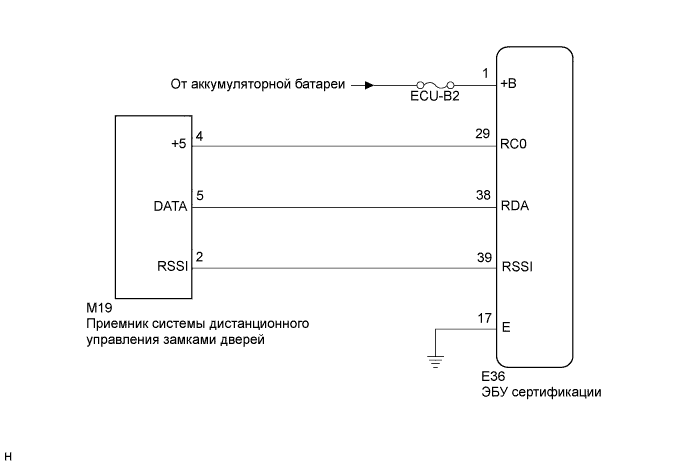

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Управляя выключателем системы управления замками дверей на главном выключателе, убедитесь, что заблокированные двери разблокируются.


   OK:

   Дверные замки работают надлежащим образом


1. При использовании другого зарегистрированного передатчика электронного ключа убедитесь в исправной работе функции системы посадки.


   Результат:

   Результат	Следующий шаг
   Функции системы посадки работают нормально	А
   Функции системы не работают должным образом	B

1. Извлеките батарею (литиевую батарею) из передатчика.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Положительный (+) вывод батареи - отрицательный (-) вывод батареи	Всегда	2,1-3,2 В

1. Поднесите передатчик электронного ключа к приемнику системы управления замками дверей и выполните проверку функций системы дистанционного управления замками дверей.


   УКАЗАНИЕ:

   Когда передатчик электронного ключа находится вблизи приемника системы управления замками дверей, вероятность интерференции снижается, поэтому можно проверить, является ли интерференция причиной признака неисправности.

   Результат:

   Результат	Следующий шаг
   При проверке работы системы возникает сбой	А
   Проверка работы системы выполняется без сбоев	B

   УКАЗАНИЕ:

   Если результат проверки работы указывает на то, что узел неисправность проявляется в определенном месте или в определенное время, высока вероятность интерференции. Кроме того, причиной помех могут быть дополнительно установленные устройства. Если данные устройства установлены, снимите их и выполните проверку работы.

1. Извлеките предохранитель ECU-В2 из главного ЭБУ кузова (распределительный блок панели приборов).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Предохранитель ECU-B2	Всегда	Менее 1 Ом

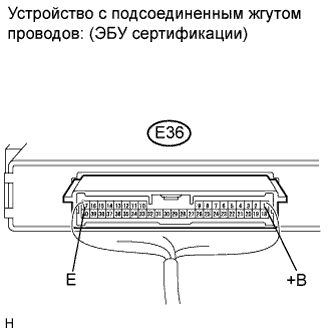

1. Отсоедините разъем E36 ЭБУ сертификации.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E36-1 (+B) - масса	Всегда	11-14 В

3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E36-17 (E) - масса	Всегда	Менее 1 Ом

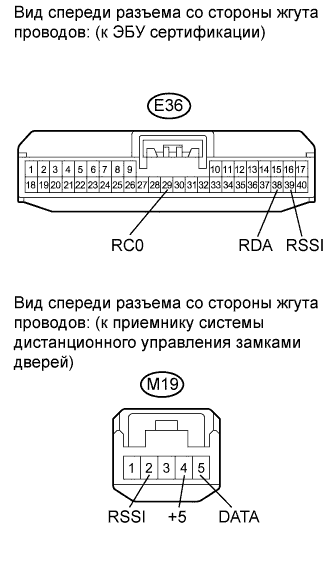

1. Отсоедините разъем M19 приемника.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E36-39 (RSSI) - M19-2 (RSSI)	Всегда	Менее 1 Ом
   E36-38 (RDA) - M19-5 (DATA)	Всегда	Менее 1 Ом
   E36-29 (RC0) - M19-4 (+5)	Всегда	Менее 1 Ом
   E36-39 (RSSI) - масса	Всегда	10 кОм или более
   E36-38 (RDA) - масса	Всегда	10 кОм или более
   E36-29 (RC0) - масса	Всегда	10 кОм или более

1. Замените приемник системы дистанционного управления замками дверей (Нажмите здесь).


1. Убедитесь, что функции системы посадки работают нормально.


   OK:

   Нормальная работа
