DTC B279A Постоянная выдача сигналов высокого уровня в линии связи противоугонной системы


ОПИСАНИЕ

ЕСМ регистрирует данный код DTC, если в линии связи (EFIO-IMI) с ЭБУ электронного ключа зажигания выдаются только сигналы высокого уровня.

Код DTC
Условие обнаружения DTC
Неисправный участок
B279A
Когда в линии связи (EFIO-IMI) между ЕСМ и ЭБУ электронного ключа зажигания выдаются только сигналы высокого уровня.
  1. Жгут проводов
  2. ЭБУ электронного ключа зажигания
  3. ECM

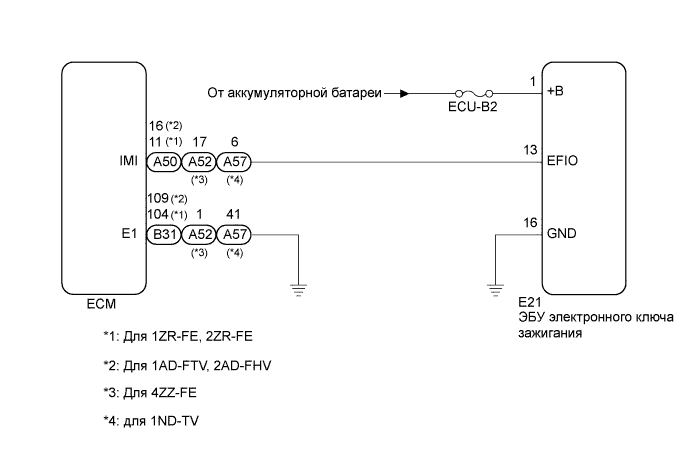

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B279A Постоянная Выдача Сигналов Высокого Уровня В Линии Связи Противоугонной Системы


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СБРОСЬТЕ DTC

  1. Сбросьте DTC (Нажмите здесь).


ДАЛЕЕ


2.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    УКАЗАНИЕ:
    Если выводятся какие-либо другие коды, не связанные с кодом DTC B279A, сначала выполните поиск неисправностей для данных DTC.
    Результат:
    Результат
    		Следующий шаг
    DTC B279A выводится повторно
    		А
    DTC B279A и другие DTC выводятся повторно
    		B


А
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC (Нажмите здесь)
B


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – ECM)

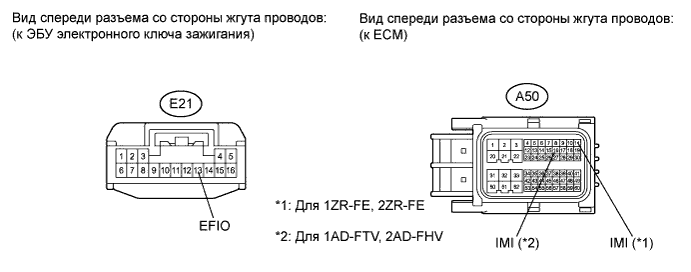

  1. Для 1ZR-FE, 2ZR-FE, 1AD-FTV, 2AD-FHV:



    1. Отсоедините разъемы E21 ЭБУ и A50 ECM.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B279A Постоянная Выдача Сигналов Высокого Уровня В Линии Связи Противоугонной Системы

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      E21-13 (EFIO) - A50-11 (IMI)*1
      		Всегда
      		Менее 1 Ом
      E21-13 (EFIO) - A50-16 (IMI)*2
      		Всегда
      		Менее 1 Ом
      E21-13 (EFIO) - масса
      		Всегда
      		10 кОм или более
      Номинальное напряжение:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      E21-13 (EFIO) - масса
      		Всегда
      		Менее 1 В
      УКАЗАНИЕ:
      *1: Для 1ZR-FE, 2ZR-FE
      *2: Для 1AD-FTV, 2AD-FHV

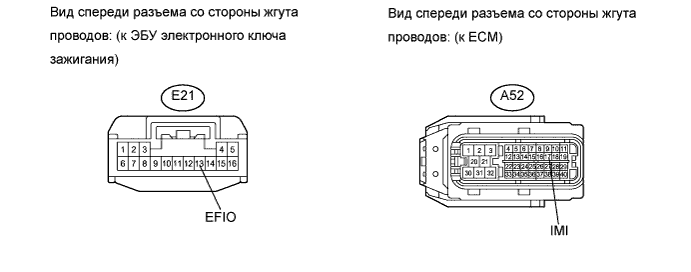

  1. Для 4ZZ-FE:



    1. Отсоедините разъемы E21 ЭБУ и A52 ECM.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B279A Постоянная Выдача Сигналов Высокого Уровня В Линии Связи Противоугонной Системы

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      E21-13 (EFIO) - A52-17 (IMI)
      		Всегда
      		Менее 1 Ом
      E21-13 (EFIO) - масса
      		Всегда
      		10 кОм или более
      Номинальное напряжение:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      E21-13 (EFIO) - масса
      		Всегда
      		Менее 1 В

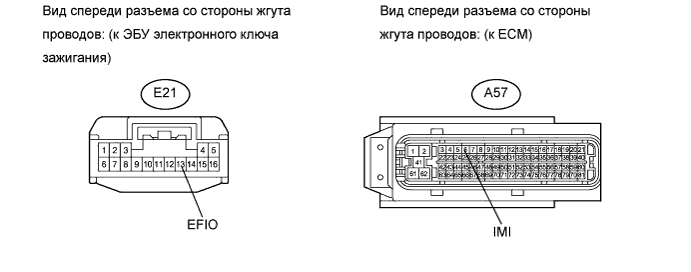

  1. Для 1ND-TV:



    1. Отсоедините разъемы E21 ЭБУ и A57 ECM.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B279A Постоянная Выдача Сигналов Высокого Уровня В Линии Связи Противоугонной Системы

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      E21-13 (EFIO) - A57-6 (IMI)
      		Всегда
      		Менее 1 Ом
      E21-13 (EFIO) - масса
      		Всегда
      		10 кОм или более
      Номинальное напряжение:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      E21-13 (EFIO) - масса
      		Всегда
      		Менее 1 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПЕРЕЙДИТЕ К ПРОВЕРКЕ ECM (ВХОД)

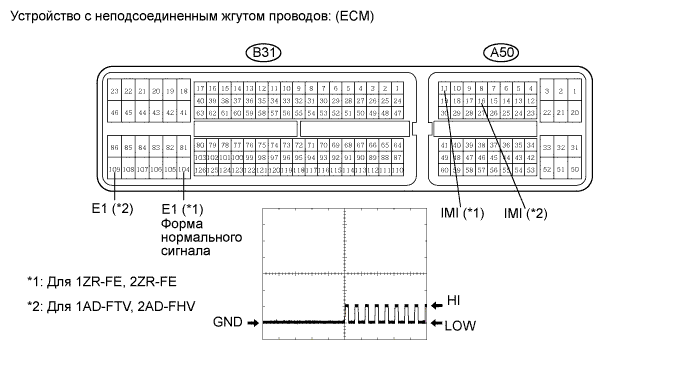

  1. Для 1ZR-FE, 2ZR-FE, 1AD-FTV, 2AD-FHV:



    1. Измерьте сигнал.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B279A Постоянная Выдача Сигналов Высокого Уровня В Линии Связи Противоугонной Системы

      Осциллограмма 1 (для справки)
      Параметр / Устройство
      		Содержание
      Номера контактов (обозначения)
      		A50-11 (IMI) - B31-104 (E1)*1
      A50-16 (IMI) - B31-109 (E1)*2
      Настройки прибора
      		10 В/дел., 100 мс/дел.
      Режим
      		Зажигание включено (IG)
      УКАЗАНИЕ:
      *1: Для 1ZR-FE, 2ZR-FE
      *2: Для 1AD-FTV, 2AD-FHV
      OK:
      Выдается нормальная форма сигнала (см. рис.)
      Результат:
      Результат
      		Следующий шаг
      NG (для 1ZR-FE, 2ZR-FE)
      		А
      NG (для 1AD-FTV, 2AD-FHV)
      		B
      OK
      		C

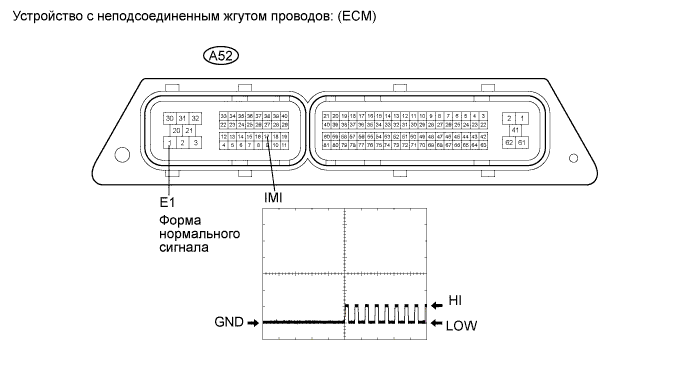

  1. Для 4ZZ-FE:



    1. Измерьте сигнал.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B279A Постоянная Выдача Сигналов Высокого Уровня В Линии Связи Противоугонной Системы

      Осциллограмма 1 (для справки)
      Параметр / Устройство
      		Содержание
      Номера контактов (обозначения)
      		A52-17 (IMI) - A52-1 (E1)
      Настройки прибора
      		10 В/дел., 100 мс/дел.
      Режим
      		Зажигание включено (IG)
      OK:
      Выдается нормальная форма сигнала (см. рис.)
      Результат:
      Результат
      		Следующий шаг
      NG
      		А
      OK
      		C

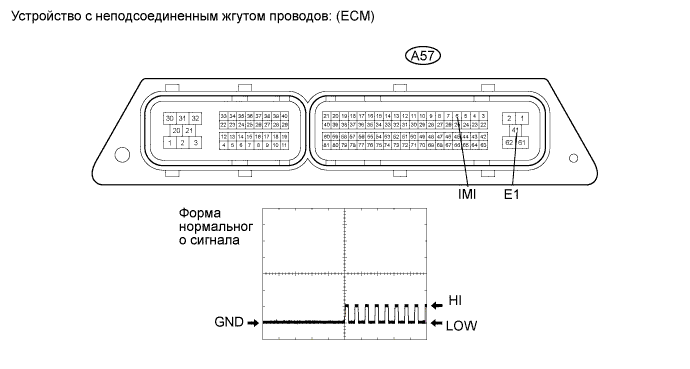

  1. Для 1ND-TV:



    1. Измерьте сигнал.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B279A Постоянная Выдача Сигналов Высокого Уровня В Линии Связи Противоугонной Системы

      Осциллограмма 1 (для справки)
      Параметр / Устройство
      		Содержание
      Номера контактов (обозначения)
      		A57-6 (IMI) - A57-41 (E1)
      Настройки прибора
      		10 В/дел., 100 мс/дел.
      Режим
      		Зажигание включено (IG)
      OK:
      Выдается нормальная форма сигнала (см. рис.)
      Результат:
      Результат
      		Следующий шаг
      NG
      		B
      OK
      		C


А
Перейдите к шагу 5

B
Перейдите к шагу 6
C

ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ

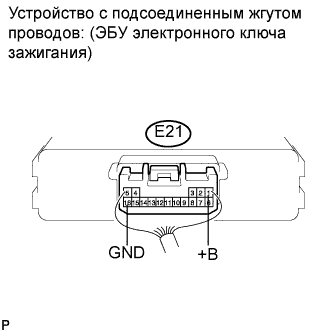

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ - ЦЕПЬ ПИТАНИЯ И МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B279A Постоянная Выдача Сигналов Высокого Уровня В Линии Связи Противоугонной Системы

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E21-1 (+B) - E21-16 (GND)
    		Замок зажигания в положении ON (ВКЛ)
    		11-14 В
    Результат:
    Результат
    		Следующий шаг
    Результат проверки отвечает требованиям (для 1ZR-FE)
    		А
    Результат проверки отвечает требованиям (для 2ZR-FE)
    		B
    Результат проверки отвечает требованиям (для 4ZZ-FE)
    		C
    Результат проверки не отвечает требованиям
    		D


А
ЗАМЕНИТЕ ECM (для 1ZR-FE) (Нажмите здесь)

B
ЗАМЕНИТЕ ECM (для 2ZR-FE) (Нажмите здесь)

C
ЗАМЕНИТЕ ECM (для 4ZZ-FE) (Нажмите здесь)
D

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ - ЦЕПЬ ПИТАНИЯ И МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B279A Постоянная Выдача Сигналов Высокого Уровня В Линии Связи Противоугонной Системы

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E21-1 (+B) - E21-16 (GND)
    		Замок зажигания в положении ON (ВКЛ)
    		11-14 В
    Результат:
    Результат
    		Следующий шаг
    Результат проверки отвечает требованиям (для 1AD-FSE)
    		А
    Результат проверки отвечает требованиям (для 2AD-FHV)
    		B
    Результат проверки отвечает требованиям (для 1ND-TV)
    		C
    Результат проверки не отвечает требованиям
    		D


А
ЗАМЕНИТЕ ECM (для 1AD-FTV) (Нажмите здесь)

B
ЗАМЕНИТЕ ECM (для 2AD-FHV) (Нажмите здесь)

C
ЗАМЕНИТЕ ECM (для 1ND-TV) (Нажмите здесь)
D

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
